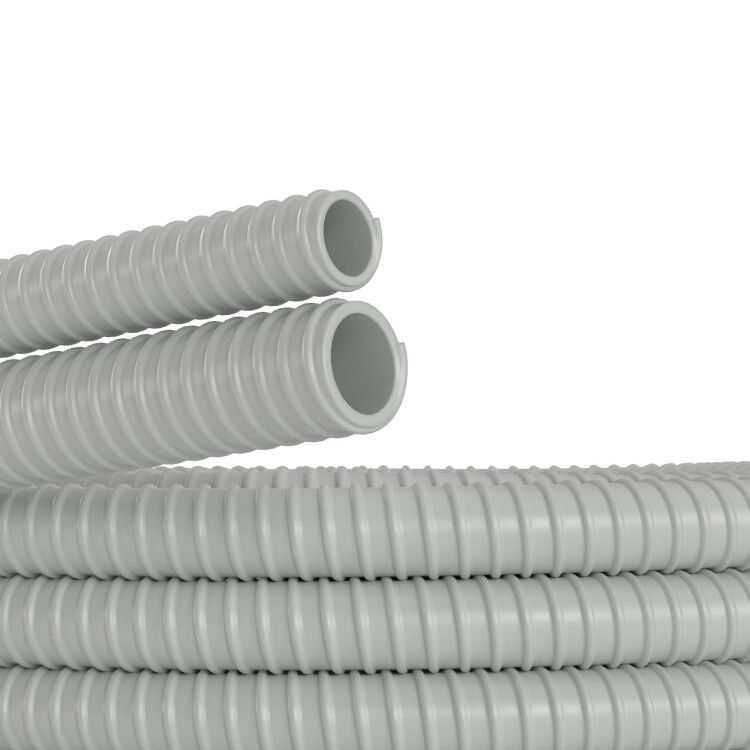

Труба армированная гибкая 22 мм - 57022 ДКС

Труба гибкая армированная ПВХ диаметр 22 мм (упаковка 30 м) от DKC (ДКС) - это армированная труба для прокладки электропроводки в условиях вибраций, влажности и переменных нагрузок. Артикул 57022 входит в серию Express и предназначена для внутренней и открытой прокладки в помещениях, на фасадах и в бетонных конструкциях.

Назначение и область применения

Труба гибкая армированная ПВХ диаметр 22 мм (упаковка 30 м) используется для прокладки силовых и слаботочных кабелей там, где требуется гибкость и устойчивость к механическим воздействиям. Подходит для:

• монтажа проводки к станкам, конвейерам, роботам и другому движущемуся оборудованию;
• прокладки кабелей в местах с высокой вибрацией;
• скрытой и открытой прокладки в помещениях - офисах, производственных цехах, лабораториях;
• наружной установки на фасадах зданий благодаря устойчивости к УФ-излучению;
• монолитного бетонирования - труба выдерживает давление при заливке.

Технические характеристики

• Наружный диаметр: 27 мм
• Внутренний диаметр: 22,1 мм
• Номинальный диаметр: 22 мм - соответствует стандартным переходникам и фитингам
• Длина бухты: 30 м - удобно для крупных участков прокладки
• Материал: ПВХ с жесткой пластиковой спиралью внутри - обеспечивает прочность и гибкость одновременно
• Степень защиты IP65: полностью защищена от пыли и струй воды - подходит для влажных сред и открытых площадок
• Температурный диапазон: от –5 до +60 C - работает в холодных и теплых помещениях
• Статический радиус изгиба: 44 мм - минимальный допустимый радиус поворота без деформации
• Прочность на разрыв: 300 Н - выдерживает значительную тянущую нагрузку
• Прочность на сжатие: 320 Н - не мнётся при укладке под тяжёлыми элементами
• Ударопрочность: уровень 6 - устойчива к случайным ударам при монтаже
• Пожаробезопасность: не распространяет горение (соответствует ГОСТ Р 53313-2009)
• Устойчивость к УФ: да - не трескается и не теряет цвет на солнце
• Внутренняя поверхность: гладкая - снижает трение при протяжке кабеля
• Цвет: серый - совместим с другими элементами серии Express

Совместимость и монтаж

Труба гибкая армированная ПВХ диаметр 22 мм (упаковка 30 м) совместима с комплектующими серии Express: фитингами, муфтами, креплениями и корпусами Viva. Для монтажа:

• Используйте специальные зажимы и хомуты - они предотвращают перегибы и смещение.
• При прокладке через бетон - не сгибайте трубу резко; соблюдайте радиус изгиба ≥44 мм.
• Протяжка кабеля: благодаря гладкой внутренней поверхности легко проходит даже многожильные кабели.
• На открытом воздухе - закрепляйте каждые 80–100 см, чтобы избежать провисания.

Безопасность и стандарты

• Соответствует ГОСТ Р 53313-2009 - не поддерживает горение.
• Защита IP65 - безопасна в условиях пыли и брызг воды.
• Материал ПВХ не содержит свинца и других токсичных добавок - экологически безопасен для внутреннего использования.

Преимущества

• Высокая гибкость позволяет прокладывать трубу в труднодоступных местах без дополнительных соединений.
• Армирование спиралью исключает сплющивание при уплотнении бетона или придавливании.
• Устойчивость к вибрациям продлевает срок службы кабельных систем в промышленных условиях.
• Долговечность - материал не стареет, не расслаивается, сохраняет форму при температурных колебаниях.
• Легко режется обычными ножницами - не требует специнструментов.

Ограничения применения

• Не предназначен для прокладки под землей - не имеет защиты от механического воздействия грунта и коррозии.
• Не рекомендуется использовать при температурах ниже –5 C - материал становится менее эластичным.
• Не следует применять в контакте с растворителями, маслами и агрессивными химикатами - возможна деформация ПВХ.
• Запрещено перегибать радиусом меньше 44 мм - риск повреждения спирали и потери герметичности.

Примеры использования

• Электропроводка к промышленному роботу на конвейере - труба гибкая армированная ПВХ диаметр 22 мм (упаковка 30 м) двигается вместе с механизмом, не перегибаясь.
• Прокладка сигнальных кабелей в цеху с частыми вибрациями - труба не передаёт сотрясения на провода.
• Открытая прокладка на фасаде административного здания - устойчивость к УФ и IP65 обеспечивают долгий срок службы без ремонта.
• Монтаж в опалубке при заливке плит перекрытия - труба не деформируется под весом бетона.

Практические советы

• Перед монтажом раскатайте бухту - так труба принимает естественную форму и легче гнётся.
• При использовании в бетоне - проверьте целостность спирали после заливки: если есть смятие - замените участок.
• Для длинных трасс используйте несколько бухт - не тяните всю 30-метровую трубу в одном направлении без промежуточных точек крепления.
• Выбирайте фитинги того же производителя - DKC (ДКС) гарантирует плотное соединение и соответствие по диаметру.
• Храните в сухом месте при комнатной температуре - избегайте длительного прямого солнечного света даже при УФ-защите.
