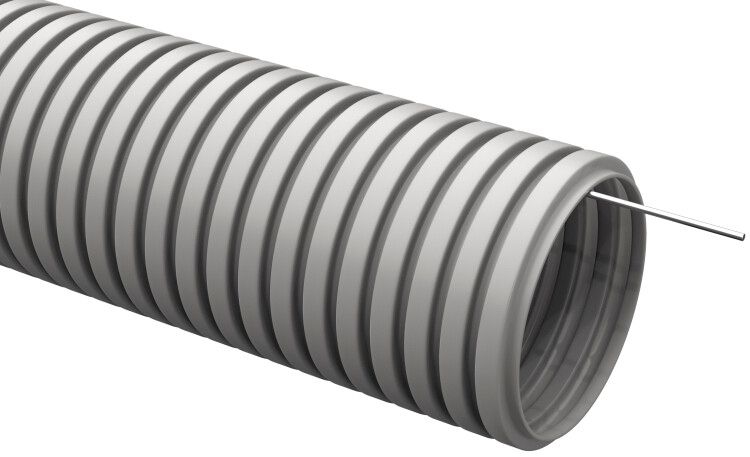

Труба гофрированная ПВХ d63мм с протяжкой сер. ELASTA (уп.15м) IEK CTG20-63-K41-015I

Труба гибкая гофрированная ПВХ диаметр 63 мм с протяжкой (15 м) от IEK предназначена для скрытой прокладки кабелей в зданиях - она сочетает гибкость, прочность и долговечность. Артикул ctg20-63-k41-015i подходит для электромонтажных работ в жилых, офисных и промышленных объектах.

Назначение и область применения

Труба гибкая гофрированная ПВХ диаметр 63 мм с протяжкой (15 м) используется для прокладки силовых и слаботочных кабелей внутри стен, полов, перегородок и потолков. Подходит для скрытой проводки в новых и реконструируемых зданиях. Применяется в жилых домах, офисах, торговых центрах, производственных помещениях. Гофра обеспечивает механическую защиту кабелей и упрощает монтаж за счёт гибкости и наличия протяжки.

Технические характеристики

• Наружный диаметр: 63 мм
• Внутренний диаметр: 53,2 мм - позволяет пропускать кабели большего сечения
• Длина бухты: 15 метров - оптимальна для участков средней протяжённости
• Материал: ПВХ - устойчив к влаге, химически инертен, не выделяет токсины при нормальной температуре
• Цвет: серый - стандартизирован для визуального отличия от других типов труб
• Температура эксплуатации: от –15 C до +60 C - подходит для помещений с обычным микроклиматом, не для холодильных камер или нагреваемых поверхностей
• Прочность при сжатии: 320–350 Н - выдерживает нагрузки от уплотнённого бетона и легких механических воздействий
• Степень защиты IP40 - предотвращает попадание твердых частиц крупнее 1 мм, но не защищает от воды
• Пожаробезопасность: не распространяет горение - самозатухающий материал, соответствует требованиям безопасности для внутренних систем
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Нормативный документ: ТУ 2248-002-18461115-2010

Совместимость и монтаж

Труба гибкая гофрированная ПВХ диаметр 63 мм с протяжкой (15 м) совместима с любыми кабелями, подходящими по внешнему диаметру - например, с кабелями ВВГнг, NYM, КГ, а также слаботочными (сетевые, сигнальные, видеокабели). Установка выполняется в штробах, каналах, пустотах плит перекрытия. Протяжка уже встроена - её достаточно закрепить на конце кабеля и протянуть через всю трубу. Для поворотов радиусом более 150 мм не требуется дополнительная фурнитура. Монтаж возможен вручную без специальных инструментов.

Безопасность и стандарты

Труба соответствует требованиям ТУ 2248-002-18461115-2010 и имеет класс пожарной опасности - не распространяет горение. Это делает её безопасной для использования в замкнутых пространствах. Однако IP40 не обеспечивает защиту от влаги - применение в сырых помещениях (ванная, подвал) допустимо только при наличии дополнительной герметизации или в сухих зонах. Серия ELASTA от IEK прошла проверку на соответствие требованиям к механической стойкости и термостойкости.

Преимущества

• Гибкость - легко формируется под углы и изгибы без разрезания
• Встроенная протяжка - экономит время при прокладке кабелей
• Высокая прочность при сжатии - сохраняет форму даже при заливке бетоном
• Долгий срок службы - 25 лет без потери свойств
• Легкий вес - удобно транспортировать и хранить
• Устойчивость к коррозии - не ржавеет, не разрушается под действием бытовых химикатов

Ограничения применения

• Не применяется на открытом воздухе - ПВХ хрупнет при длительном UV-воздействии
• Не подходит для мест с постоянным контактом с водой - IP40 не является водонепроницаемостью
• Запрещено использовать в условиях температур ниже –15 C - материал становится хрупким
• Не предназначен для прямого контакта с открытым пламенем или высокотемпературными поверхностями (>60 C)
• Не рекомендуется для прокладки в местах с частыми ударными нагрузками - лучше использовать металлические трубы

Примеры использования

• Прокладка кабеля питания для розеток в кирпичной стене
• Скрытая проводка освещения в потолке из гипсокартона
• Прокладка сетевых кабелей между этажами в многоквартирном доме
• Монтаж кабелей управления на производстве - для связи с датчиками и приводами
• Обустройство электропроводки в новостройках при заливке стяжки

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 53,2 мм достаточен для вашего кабеля - учитывайте изоляцию и оболочку
• При прокладке в бетоне используйте пластиковые муфты на концах - так предотвратите повреждение гофры при заливке
• Не перегибайте трубу резко - минимальный радиус изгиба должен быть не менее 150 мм
• Для длинных трасс (более 10 м) с несколькими поворотами - используйте протяжку как страховку: закрепите её на кабеле заранее
• Артикул ctg20-63-k41-015i - идеально подходит для стандартных квартирных проектов; для больших площадей берите несколько бухт
• Храните в сухом месте при комнатной температуре - не допускайте заморозки перед установкой
