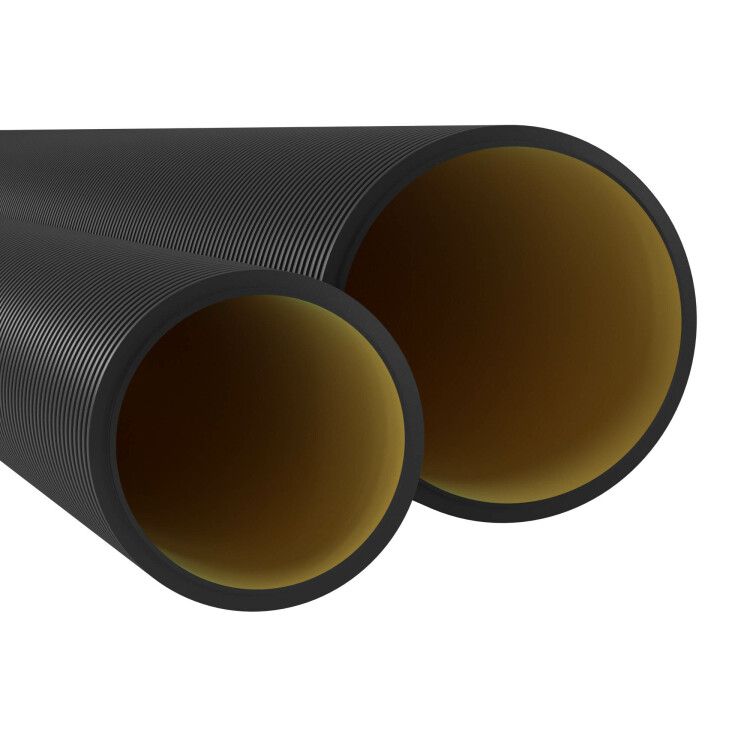

Труба гофрированная двустенная ПНД жесткая d125мм с муфтой для кабельной канализации SN10 980Н черн. (уп.6м) DKC 160912A ДКС

Труба двустенная жесткая ПНД для кабельной канализации 125мм, SN10, 6м, черная от DKC (ДКС) - это надежная защита кабелей в условиях высоких механических нагрузок и агрессивной среды. Артикул 160912a предназначена для скрытой укладки в земле или бетоне, обеспечивает долгий срок службы даже при экстремальных температурах.

Назначение и область применения

Труба двустенная жесткая ПНД для кабельной канализации 125мм, SN10, 6м, черная используется для защиты силовых и контрольных кабелей от повреждений при укладке в грунт, под дорожным покрытием, в бетонных конструкциях или при блочной системе прокладки. Подходит для сетей низкого и высокого напряжения. Применяется там, где требуется высокая устойчивость к сдавливанию - например, под автодорогами, железными путями, промышленными площадками.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД)
• Наружный диаметр: 125 мм
• Внутренний диаметр: 107 мм
• Форма: ребристая внешняя стенка, гладкая внутренняя стенка (цвет - желтый)
• Кольцевая жесткость: SN10 (высокая устойчивость к деформации)
• Длина одного отрезка: 6 метров
• Цвет: черная внешняя оболочка, желтая внутренняя
• Диапазон рабочих температур: от -40 C до +90 C
• Степень защиты: IP44 (защита от предметов >1 мм и брызг), IP55 (пылевлагозащищенная), IP67 (полную защиту от пыли и временного погружения в воду)
• Минимальный радиус изгиба: 5000 мм (не рекомендуется изгибать меньше этого значения)
• Поверхность: необработанная, без дополнительного покрытия
• Прозрачность: непрозрачная

Совместимость и монтаж

Каждый отрезок трубы двустенная жесткая ПНД для кабельной канализации 125мм, SN10, 6м, черная поставляется с одной соединительной муфтой - она совместима с другими элементами серии Octopus. Для герметизации стыков рекомендуется применять уплотнительные кольца, входящие в комплект муфты. Монтаж возможен только скрытым способом: в траншее, в бетоне или в ж/б конструкциях. Недопустим открытый монтаж на поверхностях или в воздухе. Кабели протягиваются через гладкую внутреннюю поверхность - это снижает трение и предотвращает повреждение изоляции.

Безопасность и стандарты

Труба соответствует требованиям ГОСТ 14254-96 по степени защиты IP44/IP55/IP67. Материал ПНД не выделяет токсичных веществ при нагреве и не поддерживает горение. Серия Octopus прошла испытания на кольцевую жесткость SN10, что гарантирует сохранение формы под нагрузкой до 10 кН/м².

Преимущества

• Высокая кольцевая жесткость SN10 - выдерживает значительные нагрузки от грунта, транспорта и строительной техники
• Двухслойная конструкция: ребристая наружная стенка усиливает прочность, гладкая внутренняя - облегчает протяжку кабелей
• Широкий температурный диапазон - работает в суровых климатических условиях, включая северные регионы
• Устойчивость к химически активным почвам, щелочам, маслам и другим агрессивным средам
• Легкий вес по сравнению с металлическими аналогами - снижает затраты на транспортировку и установку
• Готовый комплект с муфтой - исключает необходимость докупать фитинги отдельно

Ограничения применения

• Запрещен открытый монтаж - труба не рассчитана на постоянное воздействие УФ-лучей и механические удары вне земли
• Не применяется в качестве несущего элемента - нельзя использовать для подвески кабелей или оборудования
• Минимальный радиус изгиба 5000 мм - при меньших радиусах возможна потеря герметичности и деформация
• Не предназначен для транспортировки жидкостей или газов - только для кабельной защиты
• Не следует использовать в местах с частыми вибрациями от тяжелой техники без дополнительной бетонной заливки

Примеры использования

• Защита кабелей под автомагистралями и переездами
• Прокладка силовых линий в промышленных зонах с плотной застройкой
• Установка в бетонных плитах при строительстве парковок и объектов ЖКХ
• Прокладка кабелей в блочных системах - когда несколько труб укладываются рядом в одном канале
• Переходы под железными дорогами и трамвайными путями

Практические советы

• При укладке в траншею соблюдайте минимальную глубину залегания - не менее 80 см под дорогами, 50 см под пешеходными зонами
• Перед протяжкой кабеля проверьте внутреннюю поверхность на наличие острых кромок - хотя она гладкая, возможно попадание песка или камней
• При использовании нескольких отрезков - всегда используйте только муфты из комплекта, чтобы гарантировать герметичность
• При монтаже в бетоне - убедитесь, что труба полностью заключена в раствор, без воздушных прослоек
• При работе при температуре ниже -20 C - перед монтажом выдержите трубу при комнатной температуре 1–2 часа, чтобы избежать хрупкости материала
• Диаметр 125 мм позволяет прокладывать до 3–5 крупных кабелей одновременно - планируйте запас по свободному объему
