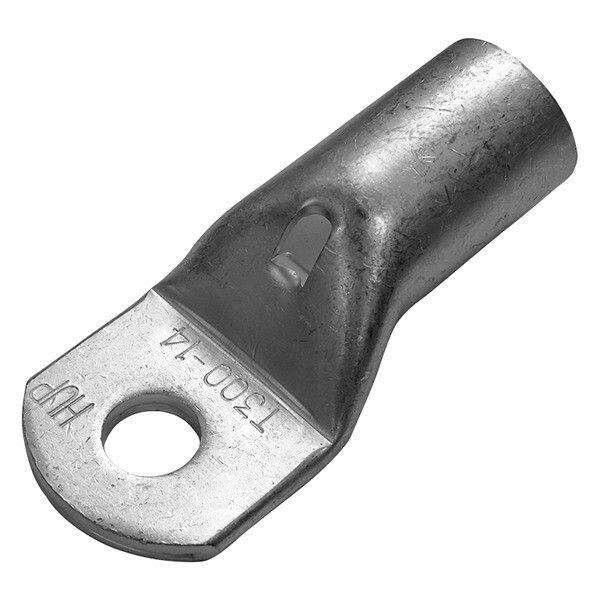

Наконечник кабельный облегченный 85 M10 HAUPA 294138

Наконечник кабельный облегченный 85M10 и 185M10 от Haupa - это надежный элемент для соединения силового кабеля сечением 185 мм2 через опрессовку. Продукт предназначен для работы в распределительных устройствах, на станциях и оборудовании, где важна прочная и долговечная электрическая связь. Артикул 294138 соответствует модели 185M10, которая отличается уменьшенным весом и компактностью за счет облегченной конструкции.

Назначение и область применения

Наконечник кабельный облегченный 85M10 и 185M10 используется для оконцовки медного кабеля перед подключением к зажимам, шинам или аппаратам. Подходит для систем высокой мощности: трансформаторов, автоматических выключателей, щитов управления, промышленных конвейеров и силовых цепей постоянного/переменного тока. Облегченная форма позволяет экономить место в плотных сборках, сохраняя при этом механическую и электрическую надежность.

Технические характеристики

• Сечение кабеля: 185 мм2
• Диаметр отверстия: 18,4 мм - совместим с болтами M16–M18
• Материал: 99,9% электролитическая медь (E-CU по DIN 40500)
• Покрытие: луженая поверхность - повышает коррозионную стойкость и улучшает пайку
• Форма контактной площадки: кольцевая - обеспечивает равномерное давление при затяжке
• Угол соединения: 90° - удобен для вертикального подключения к горизонтальным шинам
• Способ монтажа: опрессовка - требует специальных клещей
• Наличие смотрового отверстия: да - позволяет визуально контролировать глубину запрессовки
• Цвет: серый - стандартный цвет луженых медных изделий

Совместимость и монтаж

Наконечник кабельный облегченный 85M10 и 185M10 совместим с кабелями с однопроволочными или многопроволочными жилами, имеющими сечение до 185 мм2. Для монтажа требуется опрессовочные клещи с матрицей, подходящей под размер 185 мм2 и тип “облегченный”. Убедитесь, что диаметр болта или штыря, к которому будет подключен наконечник, не превышает 18,4 мм. Смотровое отверстие помогает проверить, что провод полностью вошел в трубку - это гарантирует надежный контакт.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями DIN 40500 и EN 60228. Луженая поверхность снижает риск окисления и увеличивает срок службы контактов в условиях повышенной влажности. Наконечник не предназначен для эксплуатации в средах с агрессивными химикатами или температурой выше +105 C.

Преимущества

• Облегченная конструкция - меньше масса и объем, чем у стандартных аналогов, без потери прочности
• Луженая медь - устойчивость к коррозии, особенно в помещениях с колебаниями влажности
• Смотровое отверстие - исключает ошибки при опрессовке, повышает качество монтажа
• Кольцевая форма - равномерное распределение усилия при затяжке, предотвращает деформацию
• Высокая проводимость - медь 99,9% минимизирует тепловые потери

Ограничения применения

• Не применяется для кабелей с сечением менее 120 мм2 - возможен люфт и плохой контакт
• Не рекомендован для частых демонтажей - после нескольких перезажимов металл теряет эластичность
• Не подходит для установки в открытых наружных сетях без дополнительной защиты - хотя лужение защищает от влаги, но не от прямого воздействия осадков и УФ
• Требуется точный подбор инструмента - использование неверных клещей приведёт к недопрессовке или разрушению наконечника

Примеры использования

• Подключение силового кабеля к шине в распределительном щите 10 кВ
• Запитка двигателя 110 кВт через частотный преобразователь
• Соединение кабеля с заземляющей шиной в промышленном цехе
• Монтаж в ячейках КРУ с ограниченным пространством

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - лишняя изоляция внутри вызывает нагрев
• Проверьте соответствие матрицы клещей: для 185 мм2 нужна матрица с пометкой “185” или “L” (light)
• После монтажа проверьте контакт рукой - он не должен шататься; если есть люфт - замените наконечник
• При работе в сыром помещении дополнительно используйте термоусадочные трубки на основание наконечника
• Артикул 294138 - это именно модель 185M10. Версия 85M10 имеет меньшее сечение и другое отверстие - не путайте!
