Наконечник медный ТМ 185-17-18.5 DT-185 - UNP22-185-18-16 IEK

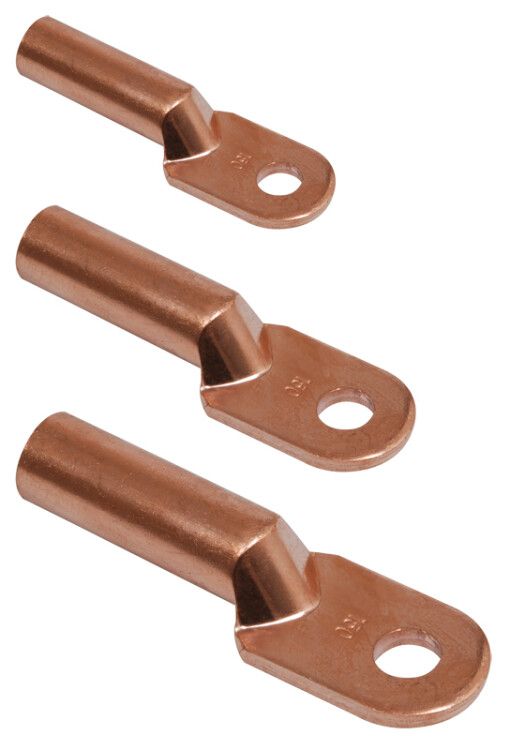

Наконечник медный прессованный кабельный DT-185 от IEK предназначен для надёжного соединения многожильных медных кабелей сечением 185 мм2 через опрессовку. Этот наконечник используется там, где важна механическая прочность и стабильность контакта - например, в распределительных щитах, на шинах и заземлениях. Артикул unp22-185-18-16 соответствует серийному ряду IEK.

Назначение и область применения

Наконечник медный прессованный кабельный DT-185 применяется для оконцевания многожильных медных проводов и кабелей. Он обеспечивает плотный и долговечный контакт между кабелем и клеммой, болтом или шиной. Подходит для установки в силовых щитах, трансформаторных подстанциях, на оборудовании с высокими токовыми нагрузками - например, на приводах, сварочных аппаратах, системах автоматизации.

Технические характеристики

• Поперечное сечение кабеля: 185 мм2 - рассчитан на токовые нагрузки до 400–450 А (при температуре +30C);
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность;
• Диаметр отверстия: 17 мм - совместим с болтами М16 и аналогичными креплениями;
• Наружный диаметр: 24 мм - учитывайте этот размер при выборе гильзы или корпуса;
• Форма контактной площадки: кольцевая - равномерно распределяет усилие при затяжке;
• Угол соединения: прямолинейный - удобен для компактной укладки в щитах;
• Защитное покрытие: отсутствует - требует дополнительной изоляции или смазки в агрессивных средах;
• Цвет: бронзовый - визуально отличает медные наконечники от алюминиевых;
• Срок службы: 5 лет - при соблюдении условий монтажа и эксплуатации в нормальных климатических условиях.

Совместимость и монтаж

Наконечник DT-185 монтируется исключительно методом опрессовки специальными клещами с матрицей под размер 185 мм2. Для качественного соединения используйте пресс-клещи с регулировкой давления. Убедитесь, что глубина запрессовки соответствует длине гильзы наконечника - недостаточная опрессовка снижает надёжность контакта, перегрузка повреждает жилу. Кабель должен быть зачищен точно на длину гильзы, без повреждений жил. После монтажа проверьте механическую прочность - попробуйте слегка потянуть кабель; он не должен выскальзывать.

Безопасность и стандарты

Наконечник медный прессованный кабельный DT-185 соответствует требованиям ГОСТ 7385 и IEC 60947-7-1. Применяется в электроустановках до 1000 В переменного тока. Отсутствие защитного покрытия делает его менее подходящим для открытых или влажных помещений без дополнительной защиты.

Преимущества

• Высокая проводимость меди минимизирует нагрев при больших токах;
• Кольцевая форма контактной площадки предотвращает деформацию при затяжке;
• Стандартный диаметр отверстия 17 мм обеспечивает универсальную совместимость с большинством клемм и шин;
• Прямолинейная форма позволяет экономить место в плотных распределительных устройствах.

Ограничения применения

• Не предназначена для одножильных проводов - возможен риск разрушения жилы при опрессовке;
• Без покрытия - не рекомендуется использовать в агрессивных средах (высокая влажность, химические пары, солевой туман) без антикоррозийной смазки или герметизации;
• Не подходит для частых демонтажей - после одной опрессовки восстановить целостность невозможно;
• Требует точного подбора инструмента - использование неподходящих клещей приведёт к плохому контакту или повреждению.

Примеры использования

• Подключение мощного двигателя к частотному преобразователю через кабель 185 мм2;
• Заземление распределительного щита с помощью медной шины и кабеля такого же сечения;
• Присоединение кабеля к шине PE в центральной подстанции;
• Соединение кабеля с клеммой автономного источника питания (АИП) или UPS.

Практические советы

• Перед монтажом зачистите жилу кабеля на длину гильзы - не более того, чтобы не ослабить проводник;
• Обязательно используйте пресс-клещи с матрицей, указанной для 185 мм2 - не заменяйте их другими;
• Если наконечник будет установлен во влажном месте, нанесите тонкий слой контактной смазки (например, LUBRIPLATE) перед сборкой;
• Проверяйте посадочный диаметр 17 мм на клемме или шине - не все клеммы подходят даже при правильном сечении;
• Храните наконечники в сухом месте - медь подвержена окислению, особенно при повышенной влажности.
