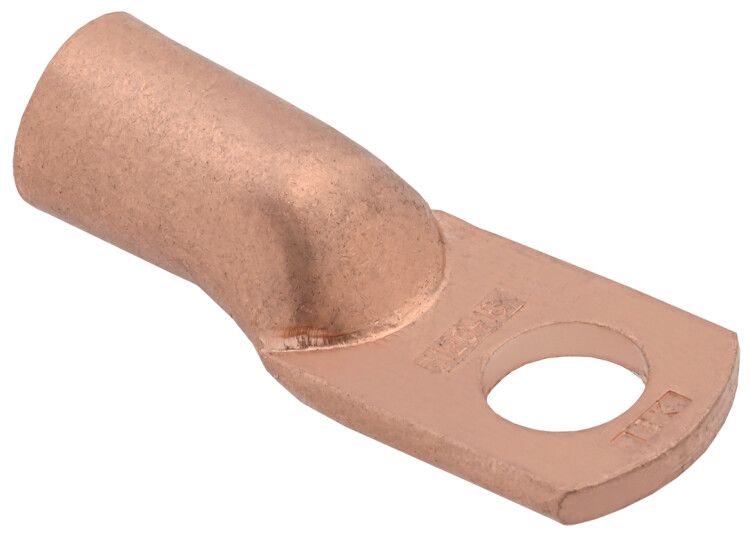

Наконечник медный ТМ 185–16–21 ГОСТ 7386 | UNP23-185-16-21 IEK

Наконечник медный ТМ 185–16–21 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания массивных медных жил сечением 185,1 мм2 методом опрессовки. Этот наконечник используется в силовых цепях до 10 000 В, особенно там, где важна механическая прочность и долгий срок службы - например, на подстанциях, распределительных щитах или в промышленном оборудовании.

Назначение и область применения

Наконечник медный ТМ 185–16–21 ГОСТ 7386 применяется для создания качественного электрического контакта между медным проводом и зажимом, шиной или другим элементом коммутационной аппаратуры. Он исключает ослабление соединения при вибрациях, перегрузках и температурных колебаниях. Подходит для установки в высоковольтных системах до 10 000 В, в том числе на трансформаторах, выключателях, автоматических рубильниках и других устройствах среднего и крупного энергообъектов.

Технические характеристики

• Материал: Медь - обеспечивает высокую электропроводность и термостойкость.
• Номинальное сечение провода: 185,1 мм2 - рассчитан на мощные кабели с многожильной или одножильной медной жилой.
• Диаметр отверстия: 16 мм - соответствует болтовому креплению M16 или аналогичному зажиму.
• Форма контактной площадки: Кольцевая - позволяет равномерно распределить нагрузку при затяжке болтом.
• Способ монтажа: Опрессовка - требует специального инструмента для плотного обжатия.
• Тип проводника: Массивная проводящая зона - совместим с цельными медными жилами, не рекомендован для гибких многопроволочных кабелей без предварительной уплотнённой подготовки.
• Напряжение: До 10 000 В - класс изоляционной прочности для высоковольтных сетей.
• Защитное покрытие: Без покрытия - поверхность не имеет антикоррозийного слоя; требуется защита внешней средой или смазка при эксплуатации в агрессивных условиях.
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.
• Цвет: Медный - визуально отличается от алюминиевых аналогов, что упрощает идентификацию.

Совместимость и монтаж

Наконечник медный ТМ 185–16–21 ГОСТ 7386 совместим с медными жилами сечением 185,1 мм2, имеющими диаметр, соответствующий внутреннему отверстию 16 мм. Для монтажа необходима опрессовка специальным клещами с матрицей, подходящей под этот тип наконечника. Убедитесь, что глубина обжатия соответствует требованиям ГОСТ 7386 - недостаточное или избыточное давление снижают надёжность контакта. После опрессовки проверьте герметичность соединения: металл должен полностью заполнить канал наконечника без зазоров. Болты M16 используются для фиксации на шинах и клеммах.

Безопасность и стандарты

Наконечник медный ТМ 185–16–21 ГОСТ 7386 изготовлен в соответствии с требованиями ГОСТ 7386, который регламентирует форму, размеры и механические свойства медных наконечников. Напряжение 10 000 В указывает на соответствие нормам для электроустановок до 10 кВ. Отсутствие изоляционного покрытия требует обязательного контроля за состоянием контакта и защиты от влаги, пыли и химически активных веществ.

Преимущества

• Высокая электропроводность меди минимизирует потери энергии и нагрев.
• Кольцевая форма контактной площадки обеспечивает равномерную нагрузку при затяжке болта, снижая риск деформации.
• Срок службы 30 лет делает изделие экономически выгодным для постоянных соединений.
• Стандартные размеры (16 мм отверстие, 185,1 мм2 сечение) обеспечивают широкую совместимость с промышленной аппаратурой.
• Отсутствие покрытия упрощает последующую пайку или применение тепловой смазки при необходимости.

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен гальванический эффект и быстрый выход из строя.
• Без защитного покрытия - не рекомендуется использовать во влажных, солёных или химически агрессивных средах без дополнительной изоляции или смазки типа Литол-24.
• Требует точного подбора инструмента для опрессовки - использование неподходящих клещей приведёт к плохому контакту или повреждению наконечника.
• Не подходит для гибких многопроволочных кабелей без предварительного уплотнения жилы - есть риск разрушения проводников при обжатии.

Примеры использования

• Подключение медного кабеля 185 мм2 к шине в распределительном щите 10 кВ.
• Завершение выводов трансформатора на подстанции.
• Соединение кабельных жил с зажимами автономных генераторов или преобразователей частоты.
• Монтаж заземляющих проводников в промышленных цехах с высокими токами замыкания.

Практические советы

• Перед монтажом зачистите жилу на длину, равную глубине гильзы наконечника - не более того, чтобы не оставались свободные проволочки.
• Обязательно используйте инструмент с правильной матрицей - для ТМ 185–16–21 нужна матрица, соответствующая ГОСТ 7386.
• После опрессовки проверьте усилие сцепления: попробуйте слегка повернуть наконечник на жиле - он не должен двигаться.
• В условиях повышенной влажности или коррозионной среды нанесите тонкий слой контактной смазки (например, Duralub или аналог) перед сборкой.
• При использовании в шинных системах следите за моментом затяжки болта - не превышайте допустимые значения, указанные в документации оборудования.
• Артикул unp23-185-16-21 - сохраняйте его при заказе запасных комплектов, так как другие производители могут иметь отличающиеся размеры даже при одинаковом названии.
