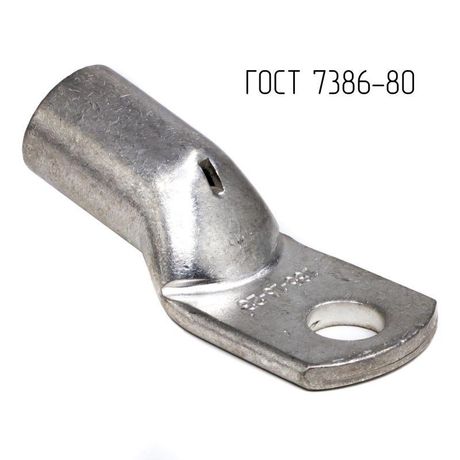

Наконечник 185-16-23-М-Т2 ГОСТ 7386-80 | CLC185-16-23G80T2 DKC ДКС

Наконечник кабельный трубчатый кольцевой 185 мм2 M16 ГОСТ 7386-80 от бренда DKC (ДКС) - надёжный элемент для оконцевания многожильных медных проводников сечением 185 мм2. Артикул clc185-16-23g80t2 соответствует ГОСТ 7386-80 и применяется там, где требуется прочное и долговечное соединение под болт М16.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 185 мм2 M16 ГОСТ 7386-80 используется для оконцевания медных жил кабелей и проводов перед подключением к зажимам, шинам или другим контактным устройствам. Подходит для силовых цепей с высокими токовыми нагрузками. Применяется в распределительных щитах, на подстанциях, в промышленном оборудовании - например, на станках, преобразователях частоты, контакторах и автоматических выключателях.

Технические характеристики

• Номинальное сечение проводника: 185 мм2
• Диаметр отверстия: 16 мм (для болта М16)
• Материал: медь М1 - высокая электропроводность и механическая прочность
• Покрытие: лужёное - защищает от окисления и коррозии
• Форма контактной площадки: кольцевая - обеспечивает равномерную нагрузку при затяжке
• Угол соединения: 180° - прямое расположение провода относительно болтового соединения
• Способ монтажа: обжим - требует специального инструмента
• Количество монтажных отверстий: одно
• Наличие смотрового отверстия: да - позволяет проверить глубину запрессовки жилы
• Класс проводника: несколько - совместим с многопроволочными жилами различного исполнения
• Номинальный ток: до 510 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 185 мм2 M16 ГОСТ 7386-80 совместим с болтами класса точности 4H/5H и гайками М16. Для монтажа необходим обжимной инструмент с матрицей, подходящей под сечение 185 мм2 и тип гильзы. Обязательно соблюдайте глубину запрессовки - смотровое отверстие позволяет визуально контролировать, что все проволочки вошли в гильзу. Не допускается использование плоскогубцев или других нештатных инструментов - это снижает надёжность соединения.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует форму, размеры и требования к материалам кабельных наконечников. Лужёное покрытие повышает безопасность эксплуатации в условиях повышенной влажности и агрессивной среды. Соответствует нормам ПУЭ-7 по допустимому току 510 А для медных жил указанного сечения.

Преимущества

• Высокая электропроводность меди М1 минимизирует потери энергии и нагрев
• Лужёная поверхность предотвращает образование оксидов - продлевает срок службы соединения
• Внутренняя фаска на гильзе облегчает введение жилы, снижает риск повреждения проводников при монтаже
• Стандартные размеры обеспечивают совместимость с широким спектром клемм и зажимов
• Смотровое отверстие исключает некачественный обжим - важна для контроля качества

Ограничения применения

• Не предназначена для однопроволочных (монолитных) жил - оптимальна только для многопроволочных
• Не рекомендуется использовать в условиях постоянного воздействия открытого огня или температур выше +90 C
• Запрещено применять с алюминиевыми проводами - возможна электрохимическая коррозия
• Не подходит для установки в помещениях с химически активной средой без дополнительной защиты

Примеры использования

• Подключение мощных двигателей к частотному преобразователю
• Соединение шины PE/N в распределительном щите 400 А
• Присоединение кабеля к выводам трансформатора или реактора
• Обустройство заземляющих контуров в промышленных объектах

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - не более и не менее
• Проверьте, чтобы все проволочки были полностью внутри гильзы - видно через смотровое отверстие
• Используйте обжимной инструмент с калиброванной матрицей, рассчитанной именно на 185 мм2
• После монтажа проверьте усилие затяжки болта М16 - согласно техническим требованиям, обычно 45–55 Нм
• Храните наконечники в сухом месте - даже лужёное покрытие не гарантирует защиту при длительном контакте с водой
