Наконечник кабельный ТМЛ 185-16-23 - 40912 КВТ

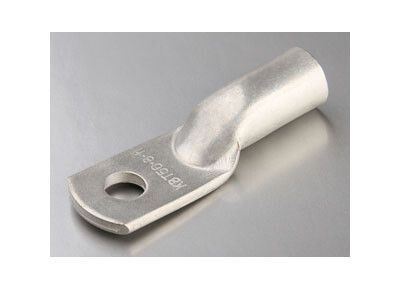

Наконечник кабельный медный луженый ТМЛ 185-16-23 под опрессовку (10 шт/упак) от бренда КВТ предназначен для надежного оконцевания многожильных медных кабелей сечением 185 мм2. Этот типовой элемент применяется в силовых электрических цепях до 35 кВ, особенно там, где требуется долговечное и устойчивое к коррозии соединение через опрессовку.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ 185-16-23 используется для оконцевания многожильных медных проводов и кабелей перед подключением к зажимам, шинам, коммутационным аппаратам или другим токоведущим элементам. Применяется в распределительных устройствах, трансформаторных подстанциях, промышленных установках, энергетических объектах и на объектах с повышенными требованиями к надежности контакта.

Технические характеристики

• Материал: электротехническая медь марки М2
• Номинальное сечение проводника: 185 мм2
• Диаметр отверстия хвостовика: 16 мм
• Наружный диаметр: 23 мм
• Форма контактной площадки: кольцевая
• Тип проводника: многожильный (5–6 класс гибкости)
• Угол соединения: 180°
• Покрытие: электролитическое лужение с добавками висмута
• Номинальное напряжение: 35 кВ
• Количество монтажных отверстий: 1
• Цвет: серый
• Стандарт: ГОСТ 7386-80
• Климатическое исполнение: Т2 (умеренный и холодный климат)
• Количество в упаковке: 10 штук

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ 185-16-23 монтируется методом опрессовки. Для этого используются матрицы MW-образной формы, соответствующие ГОСТ 7386-80. Такие матрицы совместимы с гидравлическими прессами КВТ. Установка требует предварительной подготовки кабеля: зачистка изоляции на длину хвостовика, удаление фаски с жилы и проверка глубины запрессовки. Не допускается использование неподходящих матриц - это снижает механическую прочность и электрическую надежность соединения.

Хвостовик рассчитан на кабели 5–6 класса гибкости. Для жил 2–3 класса гибкости необходимо использовать специальные таблицы подбора размеров - иначе возможен перегрев или плохой контакт.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, что обеспечивает соответствие требованиям безопасности и взаимозаменяемости. Луженое покрытие с висмутом повышает устойчивость к коррозии в условиях повышенной влажности и агрессивной среды. Напряжение 35 кВ позволяет применять наконечник в сетях высокого напряжения, однако обязательна проверка совместимости с изоляцией кабеля и условиями эксплуатации.

Преимущества

• Электролитическое лужение с легирующим висмутом - более равномерное и долговечное, чем блестящее покрытие из стран Юго-Восточной Азии
• Штамповка с последующим отжигом повышает пластичность меди, снижает риск трещин при опрессовке
• Обработка поверхности (снятие фаски, галтовка) исключает заусенцы - упрощает введение жилы и предотвращает повреждение изоляции
• Чёткая штампованная маркировка типа и бренда на каждом изделии - исключает путаницу при монтаже
• Производство полностью контролируется на заводе КВТ - единственном в России, выпускающем полный спектр типоразмеров по ГОСТ

Ограничения применения

• Не предназначена для одножильных проводов 2–3 класса гибкости без корректировки по таблице подбора
• Не следует использовать с кабелями, имеющими изоляцию, рассчитанную на меньшее напряжение, чем 35 кВ
• Запрещено применение с неподходящими матрицами - это нарушает герметичность опрессовки и увеличивает сопротивление контакта
• Не рекомендуется для открытых участков без защиты от механических воздействий и прямого попадания воды - хотя покрытие устойчиво к коррозии, сам наконечник не является герметичным устройством

Примеры использования

• Подключение медных кабелей 185 мм2 к шинам в распределительных щитах 10(35) кВ
• Оконцевание кабелей питания трансформаторов и реакторов
• Соединение кабелей с выводами автоматических выключателей и рубильников в промышленных цехах
• Монтаж в подземных кабельных коллекторах и канализациях с высокой влажностью

Практические советы

• Перед монтажом всегда проверяйте, чтобы внутренний диаметр хвостовика (16 мм) точно соответствовал внешнему диаметру жилы после зачистки
• Для многожильных кабелей используйте калибровочные трубки или обжимные клещи с правильным профилем - это предотвратит “распушивание” жил
• После опрессовки проверьте качество соединения: усилие на вырывание должно соответствовать нормам ГОСТ; визуально - нет трещин, деформаций, следов перегрева
• Храните наконечники в сухом месте - даже с лужением длительное воздействие влаги может вызвать окисление
• Если нужен наконечник для жилы другого сечения - обратите внимание на другие типоразмеры серии ТМЛ от КВТ: они имеют одинаковые технологические преимущества
