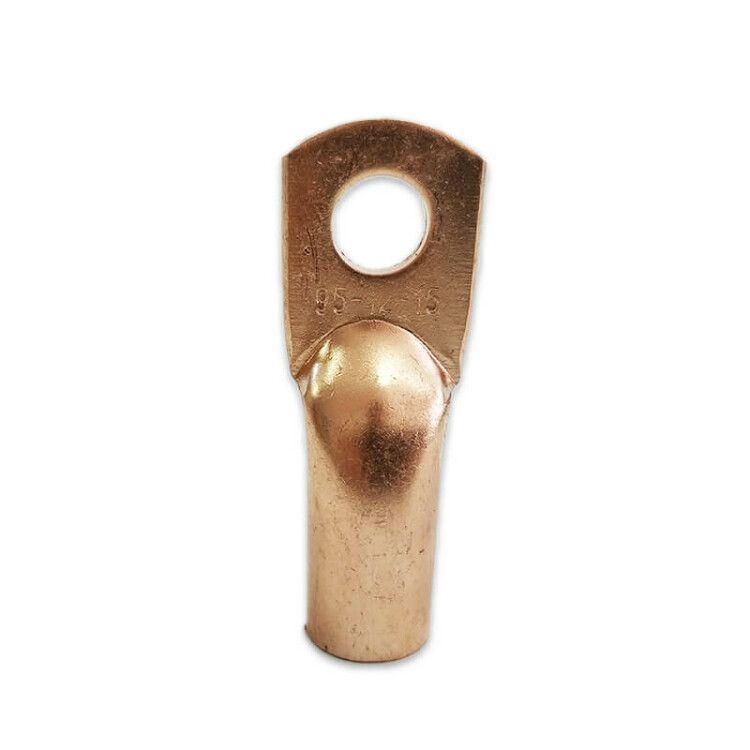

Наконечник медный Т 95-12-15 | zeta10723 ЗЭТАРУС (Завод электротехнической арматуры)

Наконечник медный Т 95-12-15 мм УХЛ3 от ЗЭТАРУС (артикул zeta10723) предназначен для надежного оконцевания многожильных медных проводников сечением 95 мм2. Применяется в силовых цепях до 35 кВ, где важна прочность соединения и устойчивость к агрессивной среде.

Назначение и область применения

Наконечник медный Т 95-12-15 мм УХЛ3 используется для оконцевания кабелей и проводов с медными жилами класса 2 (многопроволочные). Обеспечивает механическую и электрическую связь между проводом и зажимом, болтом или шиной. Подходит для установки в распределительных устройствах, щитах, на оборудовании с высокими токовыми нагрузками - например, на трансформаторах, выключателях, контакторах, промышленных станках и системах энергоснабжения.

Технические характеристики

• Материал: медь марки М2 (высокой чистоты)
• Поперечное сечение жилы: 95 мм2
• Диаметр отверстия: 12 мм - соответствует стандартному размеру болтов M12
• Внешний диаметр кабеля: до 15 мм - подбирается под изоляцию кабеля
• Тип монтажа: опрессовка (не требует пайки)
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Угол соединения: прямолинейный - удобен для компактной сборки
• Конструкция втулки: короткая - снижает объем и вес, подходит для ограниченного пространства
• Тонкий фланец: да - позволяет плотнее прилегать к поверхности зажима
• Защитное покрытие: отсутствует - требуется дополнительная изоляция или смазка в агрессивной среде
• Климатическое исполнение: УХЛ3 - работает при температуре от −60C до +40C, в условиях повышенной влажности и запыленности
• Количество монтажных отверстий: одно
• Стандарт: ГОСТ 7386-80

Совместимость и монтаж

Наконечник медный Т 95-12-15 мм УХЛ3 совместим с любыми медными жилами класса 2 (многопроволочными) сечением 95 мм2. Для монтажа необходим пресс с матрицей, подходящей под размер наконечника - обычно это матрица 12–14 мм. После опрессовки проверьте качество соединения: втулка должна быть равномерно деформирована, без трещин и перекосов. Не используйте плоскогубцы или другие инструменты вместо пресса - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, который регламентирует форму, размеры, материалы и требования к качеству медных наконечников. Климатическое исполнение УХЛ3 гарантирует работу в условиях холодного и влажного климата, что делает его пригодным для использования вне помещений, в промышленных зонах и на открытых объектах. Отсутствие покрытия не влияет на безопасность, но требует внимания к защите от коррозии в агрессивной среде.

Преимущества

• Высокая электропроводность меди обеспечивает минимальные потери и нагрев при больших токах
• Короткая втулка экономит место в щитах и корпусах оборудования
• Тонкий фланец повышает точность прижатия и снижает риск отслоения
• Опрессовка создаёт монолитное соединение - исключает ослабление контакта со временем
• Совместим с широким спектром зажимов и болтов M12

Ограничения применения

• Не предназначена для алюминиевых или комбинированных жил - возможен электрохимический эффект и разрушение контакта
• Отсутствие защитного покрытия делает её восприимчивой к коррозии в агрессивных средах (например, химические производства, побережья) - рекомендуется применять смазку типа Литол-24 или герметик
• Не подходит для жил сечением менее 70 мм2 или более 120 мм2 - не обеспечивается надёжная опрессовка
• Не использовать в местах постоянного механического воздействия без дополнительной защиты

Примеры использования

• Подключение медного кабеля 95 мм2 к шине в распределительном щите 10 кВ
• Соединение фазного провода с выводом автоматического выключателя в промышленной установке
• Оконцевание кабеля питания частотного преобразователя
• Монтаж заземления на металлоконструкции с использованием болта M12

Практические советы

• Перед опрессовкой зачистите жилу на длину втулки - не допускайте остатков изоляции внутри
• Проверьте соответствие диаметра отверстия (12 мм) и болта/зажима - не используйте M10 или M14
• Для работы в сырых помещениях нанесите тонкий слой антикоррозийной смазки на внутреннюю часть втулки перед установкой
• Упаковка содержит 30 штук - храните в сухом месте, чтобы предотвратить окисление меди
• При замене старого наконечника всегда проверяйте состояние жилы - при наличии обрывов или окисления замените участок кабеля
