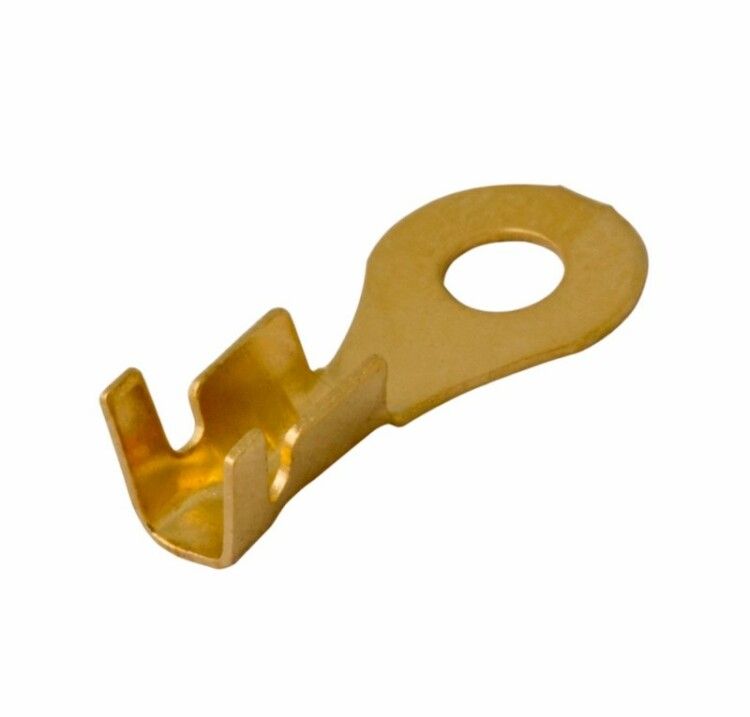

Наконечник кольцевой, 3.5 мм, 0.5-0.8 кв мм (НК 3-0,5-0,8), REXANT - 08-0072 MEET

Наконечник кольцевой ø 3.5 мм, 0.5–0.8 мм2 (НК 3-0,5-0,8) от REXANT - это обжимной контакт для надёжного подключения многожильных медных проводов к винтовым зажимам. Артикулы 08-0072 и etm08-0072 подходят для применений, где требуется частое отключение и высокая механическая прочность соединения.

Назначение и область применения

Наконечник кольцевой НК 3-0,5-0,8 используется для оконцовывания многожильных проводов сечением 0,5–0,8 мм2 перед установкой в винтовые клеммы. Его форма обеспечивает плотную фиксацию под гайкой или болтом, что особенно важно там, где возможны вибрации или частые переподключения.

Подходит для монтажа в автомобилях, железнодорожных вагонах, авиационном и судостроении, а также в климатических и телекоммуникационных устройствах, где требуется надёжность и долговечность контакта.

Технические характеристики

• Форма контактной площадки: кольцевая - позволяет равномерно распределить нагрузку при затяжке винта;
• Диаметр отверстия: 3,5 мм - совместим с винтами M3–M4;
• Номинальное сечение провода: 0,5–0,8 мм2 - оптимально для слаботочных цепей и сигнальных линий;
• Тип проводника: многожильный - специально адаптирован для гибких проводов;
• Угол соединения: 180° - провод выходит прямо назад от кольца, удобно при ограниченном пространстве;
• Материал: латунь - хорошая проводимость, коррозионная стойкость, достаточная жесткость для обжима;
• Покрытие: без покрытия - требует защиты от внешней среды при использовании вне закрытых корпусов;
• Количество монтажных отверстий: одно - классическая одиночная конструкция;
• Способ монтажа: обжимной - требует специальных клещей;
• Тонкий фланец: да - снижает габариты и позволяет использовать в компактных местах сборки.

Совместимость и монтаж

Наконечник кольцевой НК 3-0,5-0,8 от REXANT монтируется исключительно методом обжима. Для этого используются пресс-клещи, рекомендованные производителем:

• HT-202 (арт. 12-3031, 12-3032);
• HT-230 (арт. 12-3101, 12-3001);
• HT-301 (арт. 12-3020).

Не используйте обычные плоскогубцы - это повредит форму кольца и снизит надёжность контакта. Перед обжимом зачистите провод до нужной длины, чтобы он полностью вошёл в трубчатую часть наконечника. После обжима проверьте, что провод не выпадает и кольцо не деформировано.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электрической проводимости для бытовых и промышленных систем. Однако не имеет сертификации по международным стандартам IEC/EN. Применяйте в соответствии с нормами ГОСТ Р 50974 и внутренними регламентами предприятия.

Преимущества

• Высокая механическая стойкость - кольцо не рассыпается при многократных отключениях;
• Стабильный контакт - латунь сохраняет проводимость даже при температурных колебаниях;
• Экономия времени - можно быстро заменить провод без перепайки;
• Компактность - тонкий фланец позволяет использовать в плотных сборках;
• Низкая стоимость - экономичное решение для массового монтажа.

Ограничения применения

• Не предназначена для одножильных проводов - риск разрушения жил при обжиме;
• Не имеет изоляции - нельзя использовать в открытых участках без дополнительной защиты (термоусадка, трубки, корпуса);
• Работает только с винтовыми зажимами - несовместим с push-in или штыревыми клеммами;
• Не рекомендуется для постоянного погружения в воду или агрессивные среды - отсутствие покрытия делает материал восприимчивым к коррозии;
• Максимальное сечение - 0,8 мм2; использование более толстых проводов вызывает перегрузку и плохой обжим.

Примеры использования

• Подключение датчиков температуры в бортовой сети автотранспорта;
• Заземление плат управления в климатической технике;
• Присоединение сигналов к клеммным колодкам в пультах управления метро;
• Фиксация проводов питания в радиоэлектронных модулях судов;
• Переподключаемые тестовые точки в ремонтных мастерских.

Практические советы

• Выбирайте наконечники с учётом диаметра винта - 3,5 мм идеально для М3, но не подходит для М5;
• Проверяйте глубину входа провода в наконечник - он должен войти полностью, без торчащих жил;
• После обжима потяните провод - если он выскальзывает, замените наконечник или проверьте инструмент;
• При работе в условиях повышенной влажности - нанесите антикоррозийную смазку на контактную поверхность после установки;
• Артикулы 08-0072 и etm08-0072 взаимозаменяемы - различаются только номером в базе продавца, продукт одинаковый.
