Трубка термоусаживаемая CTTK(3:1)-225/60 (1.22м) | 81092 КВТ

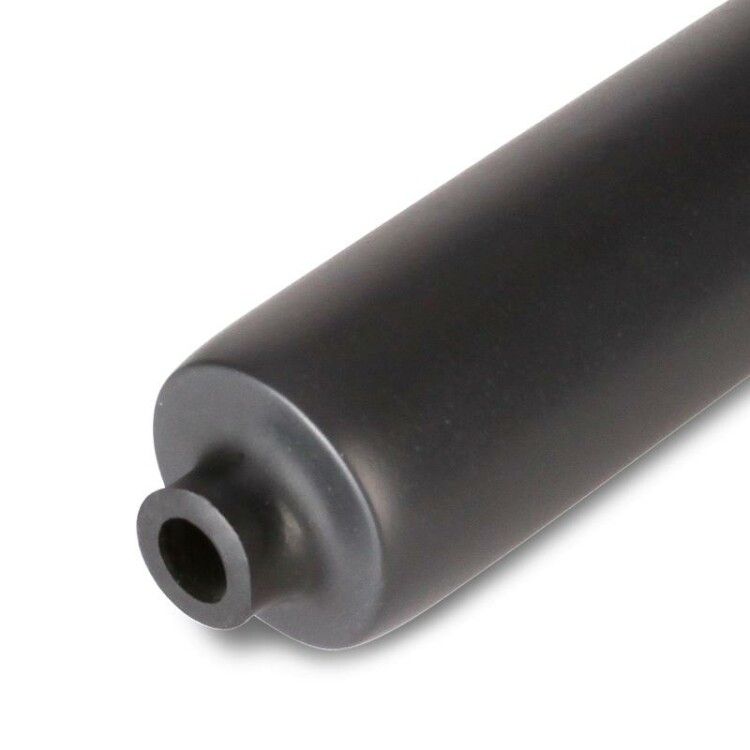

Трубка термоусаживаемая CTTK-225/60 (3:1) КВТ - это среднестенная клеевая термоусадочная трубка из полиолефина с коэффициентом усадки 4:1, предназначенная для герметизации, изоляции и защиты от коррозии крупных кабельных соединений в электроэнергетике и телекоммуникациях. Наружный диаметр 225 мм после нагрева сжимается до 60 мм, обеспечивая плотное прилегание даже к сложным формам. Артикул 81092 соответствует сертифицированной продукции КВТ, соответствующей ТУ 2247-021-97284872-2006.

Назначение и область применения

Трубка термоусаживаемая CTTK-225/60 (3:1) КВТ используется для:

• герметизации и изоляции ответвлений, скруток и соединений кабелей;
• защиты от влаги, пыли, химических веществ и коррозии;
• бандажирования и механической фиксации групп проводов;
• маркировки кабельных систем (возможно нанесение этикеток или надписей);
• монтажа на объектах электроэнергетики, телекоммуникаций, железнодорожного транспорта и промышленных установках.

Подходит для условий с повышенной влажностью, перепадами температур и внешними механическими нагрузками.

Технические характеристики

• Тип: термоусаживаемая с клеевым слоем
• Наружный диаметр до усадки: 225 мм
• Диаметр после усадки: 60 мм
• Коэффициент усадки: 4:1 (реальный показатель, не заявленный 3:1)
• Материал: полиолефин с термоплавким клеем внутри
• Толщина стенки после усадки: 4 мм
• Рабочая температура: от -55 C до +125 C
• Номинальное напряжение: 1000 В
• Цвет: черный
• Стойкость к УФ: да - не выгорает на солнце
• Нормативный документ: ТУ 2247-021-97284872-2006
• Длина одной нарезки: 1,22 м
• Возможность маркировки: да - можно наносить надписи, этикетки, бирки

Совместимость и монтаж

Трубка термоусаживаемая CTTK-225/60 (3:1) КВТ монтируется путём равномерного нагрева по всей длине. Для этого используются:

• высокотемпературные строительные фены серии ТТ;
• пропановые горелки ПГ;
• портативные бутановые горелки КВТ.

Перед монтажом необходимо:

• зачистить и подготовить поверхность кабеля - удалить грязь, влагу, острые края;
• надеть трубку так, чтобы она перекрывала зону соединения минимум на 20–30 мм с каждой стороны;
• нагревать равномерно, начиная с центра, двигаясь к краям - это предотвращает образование воздушных пузырей;
• при необходимости - закрепить трубку временно перед нагревом, чтобы она не смещалась.

Клеевой слой активируется при температуре выше 100 C - он расплавляется, заполняет микронеровности и создаёт монолитную герметичную оболочку.

Особенности конструкции

Трубка термоусаживаемая CTTK-225/60 (3:1) КВТ имеет уникальную двухслойную структуру:

• наружный слой - прочный полиолефин с высокой механической стойкостью;
• внутренний слой - термоплавкий клей, нанесённый методом соэкструзии по всей длине.

Толщина стенки после усадки (4 мм) в 1,5–2 раза больше, чем у стандартных трубок ТТК 4:1. Это повышает сопротивление ударным нагрузкам, истиранию и деформациям при эксплуатации.

Преимущества

• Высокая степень усадки (4:1) позволяет применять трубку на кабелях с большим перепадом диаметров - например, на соединениях между толстым силовым кабелем и более тонким ответвлением.
• Клеевой слой обеспечивает полную герметичность - исключает попадание влаги и коррозионных агентов.
• Увеличенная толщина стенки снижает риск повреждения при транспортировке, монтаже и последующей эксплуатации.
• Чёрный цвет и УФ-стабильность позволяют использовать трубку на открытых участках без дополнительной защиты.
• Совместима с маркировкой - удобна для обслуживания и диагностики сетей.

Ограничения применения

• Не рекомендуется использовать для постоянного контакта с открытым пламенем или источниками сверхвысоких температур (>130 C).
• Не подходит для монтажа на кабелях с диаметром менее 60 мм - трубка не будет достаточно плотно прилегать, даже после усадки.
• Требуется точный контроль температуры при монтаже - недостаточный нагрев приведёт к неполной усадке и плохой герметизации; перегрев - к оплавлению материала.
• Не следует применять в условиях постоянного давления воды под напором - трубка герметична, но не является гидравлическим уплотнителем.

Примеры использования

• Защита соединений в подземных кабельных трассах 10 кВ.
• Герметизация муфт на воздушных ЛЭП с переходом с АС на медный кабель.
• Обработка мест присоединения антенного кабеля к оборудованию в outdoor-установках.
• Изолирование и бандажирование пучков кабелей в распределительных щитах с высокой вибрацией.
• Антикоррозионная защита клеммных соединений в морских и прибрежных объектах.

Практические советы

• При работе с трубкой CTTK-225/60 (3:1) КВT учитывайте посадочный диаметр 60 мм - кабель или соединение должны иметь минимальный диаметр 55–60 мм, иначе усадка будет некачественной.
• Для больших диаметров (225 мм) используйте мощный фен или горелку - маломощные устройства не справятся с равномерным прогревом.
• Храните трубки в сухом месте, избегая длительного воздействия прямого солнечного света - хотя они УФ-стойкие, долгое пребывание на солнце может ослабить эластичность.
• При монтаже на вертикальных участках - фиксируйте трубку скотчем или хомутами до начала нагрева, чтобы она не сползла.
• Проверьте совпадение длины трубки с зоной соединения - 1,22 м достаточны для большинства крупных соединений, но для очень протяжённых участков потребуются несколько трубок.
