Трубка термоусаживаемая CTTK(3:1)-75/20 черная (1.22м) | 79204 КВТ

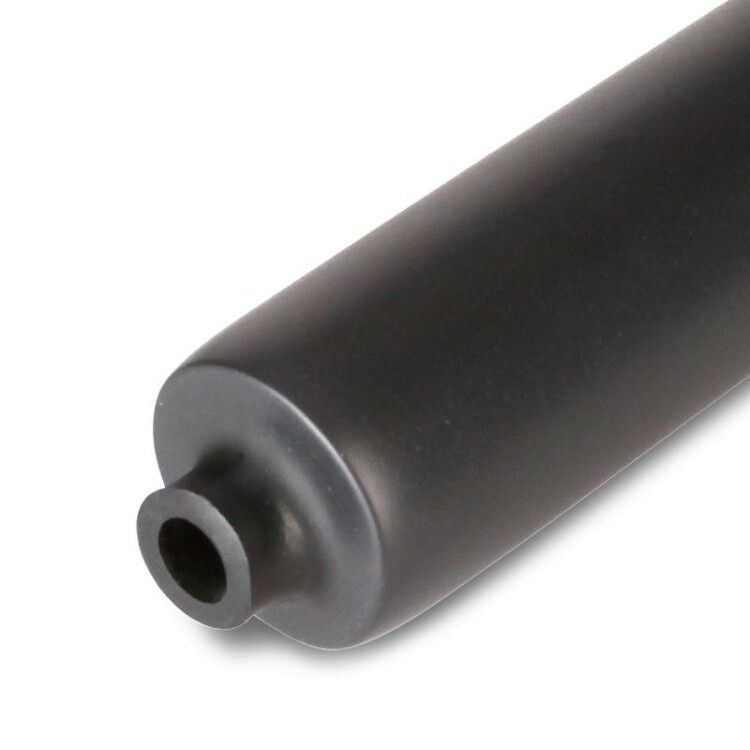

Трубка термоусаживаемая CTTK(3:1)-75/20 черная (1.22 м) КВТ - это среднестенная клеевая термоусадочная трубка из полиолефина с коэффициентом усадки 4:1, предназначенная для герметизации, изоляции и защиты от коррозии ответвлений и соединений кабелей в условиях повышенной механической нагрузки и внешних воздействий.

Назначение и область применения

Трубка термоусаживаемая CTTK(3:1)-75/20 черная (1.22 м) КВТ используется для изоляции и герметизации электрических соединений, особенно там, где важна надёжность и долговечность. Подходит для работы с кабелями, скрутками, муфтами и переходами, имеющими значительные перепады диаметров. Применяется в энергетике, телекоммуникациях, железнодорожном транспорте, промышленных установках и на открытых участках трасс.

Технические характеристики

• Диаметр до усадки: 75 мм
• Диаметр после усадки: 20 мм
• Коэффициент усадки: 4:1
• Номинальное напряжение: 1 кВ
• Толщина стенки после усадки: 3,6 мм
• Материал: полиолефин с добавлением безгалогенного состава
• Клеевой слой: да, равномерно нанесён по всей внутренней поверхности методом соэкструзии
• Рабочая температура: от −55 C до +125 C
• Цвет: чёрный
• Устойчивость к УФ-излучению: есть
• Длина одной нарезки: 1,22 м
• Маркировка: есть (для идентификации)

Совместимость и монтаж

Трубка термоусаживаемая CTTK(3:1)-75/20 черная (1.22 м) КВТ совместима с любыми кабелями и жилами, диаметр которых до усадки не превышает 75 мм, а после усадки помещаются в 20 мм. Для монтажа требуется источник тепла с контролируемой температурой:

• Высокотемпературный строительный фен серии ТТ
• Пропановая горелка ПГ
• Портативная бутановая горелка «КВТ»

Перед усадкой необходимо очистить поверхность от грязи, влаги и масла. Нагрев следует начинать с центра и двигаться к краям, чтобы избежать образования воздушных пузырей. Клеевой слой расплавится и вытеснит воздух, обеспечив плотное прилегание.

Безопасность и стандарты

Материал трубки соответствует требованиям к безгалогенным изоляционным материалам - при возгорании не выделяет токсичных галогенов. Номинальное напряжение 1 кВ гарантирует безопасную работу в сетях низкого напряжения. Устойчивость к УФ-излучению и широкий диапазон рабочих температур позволяют применять её в открытом виде вне помещений.

Преимущества

• Коэффициент усадки 4:1 позволяет покрывать соединения с крупными перепадами диаметров - лучше, чем стандартные трубки 3:1 или 2:1
• Средняя толщина стенки (3,6 мм после усадки) выше, чем у обычных ТТК, что повышает механическую прочность и стойкость к истиранию
• Клеевой слой создаёт монолитную герметичную структуру, предотвращая попадание влаги и коррозионных агентов
• Чёрный цвет и УФ-стабильность обеспечивают длительную службу на открытом воздухе
• Маркировка позволяет легко определить тип и размер трубки даже после монтажа

Ограничения применения

• Не предназначена для постоянного погружения под воду - хотя герметична, она не является водонепроницаемой в режиме давления
• Не рекомендуется использовать при температурах ниже −55 C - материал становится хрупким
• Не подходит для изоляции соединений с напряжением выше 1 кВ
• При использовании на сильно изогнутых участках кабеля возможны складки - необходим точный контроль нагрева

Примеры использования

• Герметизация соединений силовых кабелей 10 кВ в распределительных пунктах
• Защита ответвлений в системах автоматизации и управления
• Изоляция и бандажирование кабелей на железной дороге, где есть вибрации и перепады температур
• Закрытие муфт в подземных кабельных линиях с риском проникновения влаги
• Маркировка групп кабелей в шкафах и на панелях

Практические советы

• Выбирайте трубку с запасом по диаметру: если ваша скрутка имеет максимальный диаметр 70 мм, то 75 мм - идеальный вариант
• При работе с несколькими кабелями одновременно - используйте трубку CTTK(3:1)-75/20 черная (1.22 м) КВТ, так как её большой коэффициент усадки справится с неровностями
• Не режьте трубку перед монтажом - это снижает герметичность; если нужна меньшая длина - отмеряйте и отрезайте после усадки
• Храните в сухом месте, избегая прямого солнца - хоть трубка устойчива к УФ, длительное воздействие может изменить цвет и эластичность
• Проверяйте целостность клеевого слоя до начала монтажа: он должен быть равномерным, без трещин и вздутий
