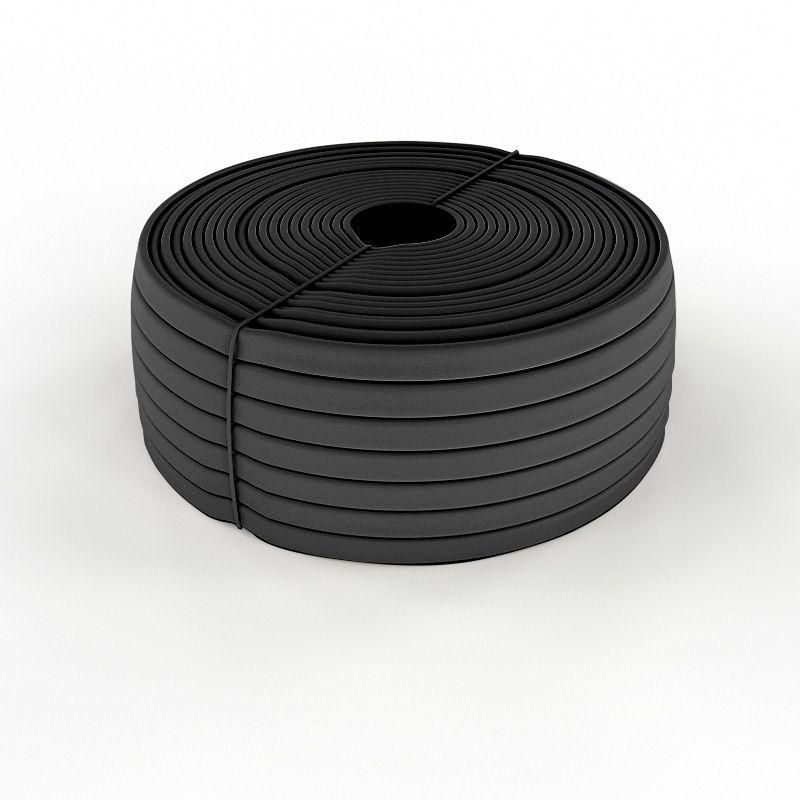

Трубка кембрик ТВ-40 ПВХ черный, Ø 1,5 мм | 49-5001-1 Rexant MEET

Трубка кембрик ТВ-40 ПВХ черная, диаметр 1,5 мм от Rexant — это тонкая изолирующая трубка из поливинилхлорида, предназначенная для защиты и маркировки тонких проводов и жил в электротехнических и электронных устройствах. Артикулы etm49-5001-1 и 49-5001-1 соответствуют одному продукту — устойчивой, недорогой и проверенной временем решению для мелкомасштабной изоляции.

Назначение и область применения

Трубка кембрик ТВ-40 ПВХ черная, диаметр 1,5 мм применяется для:

• электроизоляции концов токоведущих жил проводов и кабелей;
• механической защиты мест соединений и перегибов;
• цветовой маркировки проводов — особенно удобна при сборке сложных плат, панелей управления, устройств автоматизации;
• уплотнения и фиксации проводов в зонах прохода через корпуса или крепления.

Подходит для работы в бытовых приборах, радиоэлектронных модулях, контроллерах, пультах, малогабаритной аппаратуре, где важна компактность и точность.

Технические характеристики

• Внутренний диаметр: 1,5 мм — позволяет надевать на провода сечением до 0,2–0,3 мм²;
• Наружный диаметр: 1,9 мм — минимальный внешний габарит после установки;
• Материал: ПВХ (поливинилхлорид) — устойчив к воздействию масел, бензина, щелочей и большинства растворителей;
• Цвет: черный — обеспечивает высокую контрастность при маркировке, не выгорает на свету;
• Рабочее напряжение: до 1000 В — безопасно применять в цепях переменного и постоянного тока;
• Температурный диапазон: от –40 °C до +70 °C — работает в условиях холодных помещений и нагревающихся корпусах;
• Гарантийный срок эксплуатации: 7 лет — при соблюдении условий монтажа и эксплуатации;
• Гарантийный срок хранения: 7 лет — можно хранить в сухом месте при комнатной температуре.

Совместимость и монтаж

Трубка кембрик ТВ-40 ПВХ черная, диаметр 1,5 мм — **не** термоусаживающаяся, несмотря на указание типа “термоусаживаемая” в характеристиках. Это **обычная изолирующая трубка**, которая надевается вручную и не изменяет свои размеры при нагреве. Установка выполняется просто:

• отрезают нужную длину (обычно 5–20 мм);
• надевают на провод перед спайкой или клеммным соединением;
• при необходимости фиксируют клеем или термоклеем, чтобы предотвратить смещение.

Не используйте фен или горелку — нагрев не вызывает усадки, а может повредить ПВХ, сделав его хрупким.

Безопасность и стандарты

Изделие соответствует требованиям к электроизоляционным материалам для низковольтных цепей. Хотя явного указания стандарта (например, ГОСТ или IEC) в данных нет, материалы производства Rexant используются в серийном производстве оборудования, что подтверждает соответствие базовым нормам безопасности. Применяется в соответствии с правилами ПУЭ для изоляции вторичных цепей.

Преимущества

• Высокая эластичность — легко надевается даже на плотно заплетённые жилы;
• Стойкость к механическому трению — не деформируется при частых движениях проводов;
• Доступная цена — экономически выгодна для массового использования;
• Чёрный цвет — не требует дополнительной маркировки, хорошо виден на любых поверхностях;
• Долгий срок службы — сохраняет изоляционные свойства в течение 7 лет.

Ограничения применения

• Не предназначена для защиты проводов под высокими нагрузками (>1000 В) — не заменяет термоусаживаемые трубки с повышенной прочностью;
• Не рекомендована для открытого монтажа на улице — ПВХ не устойчив к длительному УФ-облучению;
• Не подходит для изоляции многожильных проводов с крупными сечениями — внутренний диаметр 1,5 мм ограничен;
• Не является герметичной — не защищает от попадания воды внутрь, только от контакта между проводами.

Примеры использования

• Изолирование выводов микросхем на печатных платах;
• Маркировка проводов в системах сигнализации, домашней автоматизации;
• Защита перемычек внутри компьютерных блоков питания;
• Фиксация проводов в пультах управления, медицинских приборах, тестере;
• Обмотка проводов в шлейфах LCD-дисплеев и других тонкопроводных устройствах.

Практические советы

• Выбирая диаметр, учитывайте, что провод должен свободно входить в трубку — оптимально, если диаметр жилы составляет 80–90% от внутреннего диаметра кембрика (до 1,3 мм для этой модели);
• Перед монтажом протяните трубку по всей длине провода — так легче добиться равномерного расположения;
• Для долговременного использования в помещениях с колебаниями температуры — избегайте прямого контакта с источниками тепла выше +70 °C;
• При использовании нескольких кембриков одного цвета — делайте метки на конце провода маркером, чтобы отличать цепи;
• Запасайтесь длинными отрезками — удобнее резать самому, чем покупать много коротких партий.
