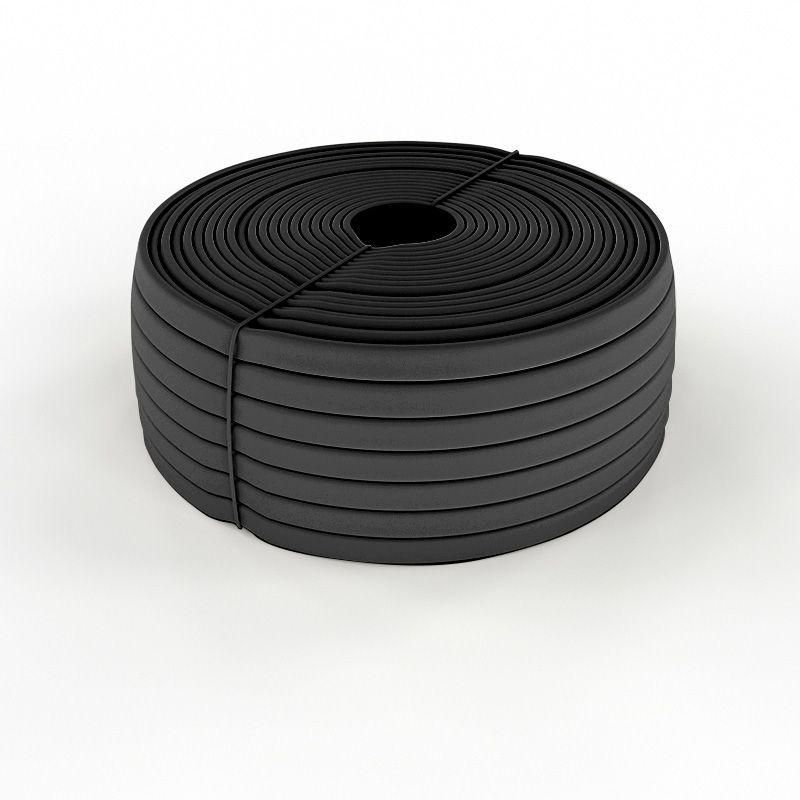

Трубка кембрик ТВ-40 ПВХ черный, Ø 3 мм | 49-5003-1 Rexant MEET

Трубка кембрик ТВ-40 ПВХ черная, диаметр 3 мм от Rexant — это изолирующая трубка из поливинилхлорида, предназначенная для защиты и маркировки проводов и кабельных жил. Артикулы 49-5003-1 и etm49-5003-1 подходят для монтажа в условиях широкого температурного диапазона и напряжений до 1000 В.

Назначение и область применения

Трубка кембрик ТВ-40 ПВХ черная, диаметр 3 мм применяется для электроизоляции концов проводов и кабельных жил, предотвращая замыкание между соседними проводниками. Также её используют для цветовой маркировки цепей — особенно удобно при сборке сложной аппаратуры, где важно быстро отличать функциональные группы проводов. Подходит для работы в бытовой и промышленной электронике, пультах управления, распределительных щитах, силовых шкафах и оборудовании с низкими механическими нагрузками.

Технические характеристики

• Наружный диаметр: 3,4 мм
• Внутренний диаметр: 3 мм — позволяет легко одевать на провода сечением до 0,5 мм²
• Материал: ПВХ (поливинилхлорид) — устойчив к воздействию масел, бензина и большинства растворителей
• Цвет: чёрный — обеспечивает высокую контрастность при маркировке
• Рабочая температура: от −40 °C до +70 °C
• Изолирующая способность: до 1000 В переменного и постоянного тока
• Тип изделия: термоусаживаемая — сужается при нагреве до плотного прилегания
• Гарантийный срок эксплуатации: 7 лет
• Гарантийный срок хранения: 7 лет

Совместимость и монтаж

Трубка кембрик ТВ-40 ПВХ черная, диаметр 3 мм надевается на провод до соединения, после чего равномерно прогревается феном до усадки. Усадка происходит без образования воздушных пузырей и перекосов. Диаметр 3 мм оптимален для медных жил сечением 0,2–0,5 мм². Для более толстых проводов (например, 0,75 мм²) возможна слабая усадка — лучше выбрать трубку с большим внутренним диаметром. Монтаж требует термовоздействия; использование открытого пламени запрещено — риск повреждения изоляции.

Безопасность и стандарты

Трубка кембрик ТВ-40 соответствует требованиям к электроизоляции для напряжений до 1000 В. Материал ПВХ не поддерживает горение и самозатухает при удалении источника огня. Соответствие нормам безопасности подтверждается сертификатами производителя Rexant, однако официальное соответствие ГОСТ/IEC в описании не указано — для ответственных объектов рекомендуется проверять документацию по партии.

Преимущества

• Удобство монтажа: просто надевается на провод перед соединением, затем усаживается теплом
• Стойкость к химическим веществам: не разрушается при контакте с маслами и растворителями
• Долгий срок службы: гарантия 7 лет при соблюдении условий эксплуатации
• Высокая эластичность: хорошо адаптируется к изгибам проводов
• Чёткая маркировка: чёрный цвет легко сочетается с другими цветными кембриками для систематизации цепей

Ограничения применения

• Не предназначена для внешней прокладки под прямыми солнечными лучами — ПВХ со временем становится хрупким
• Не подходит для мест с частыми механическими ударами или трением — может порваться
• Не использовать в средах с температурой выше +70 °C — материал деформируется
• Не применять в качестве основной изоляции для высоковольтных линий свыше 1000 В
• Запрещён контакт с открытым пламенем — возможно возгорание материала

Примеры использования

• Изоляция концов проводов в пультах управления станков
• Маркировка проводов в распределительных щитах (например, L/N/PE)
• Защита соединений в аудио- и видеооборудовании
• Изоляция выводов печатных плат в бытовой электронике
• Обозначение фаз в многожильных кабелях внутри корпусов автоматики

Практические советы

• Перед монтажом убедитесь, что диаметр провода меньше внутреннего диаметра кембрика — 3 мм подходит для жил до 0,5 мм²
• Используйте термофен с регулировкой температуры — слишком высокая температура вызывает оплавление ПВХ
• Для массового монтажа закупайте кембрик ТВ-40 ПВХ черная, диаметр 3 мм в бухтах — так удобнее резать нужную длину
• Храните в сухом месте, избегая перегрева и прямого света — даже при гарантийном сроке 7 лет старение материала ускоряется при неправильных условиях
• Если требуется яркая маркировка — комбинируйте чёрный кембрик с цветными (красный, синий, зелёный) для визуального различения цепей
