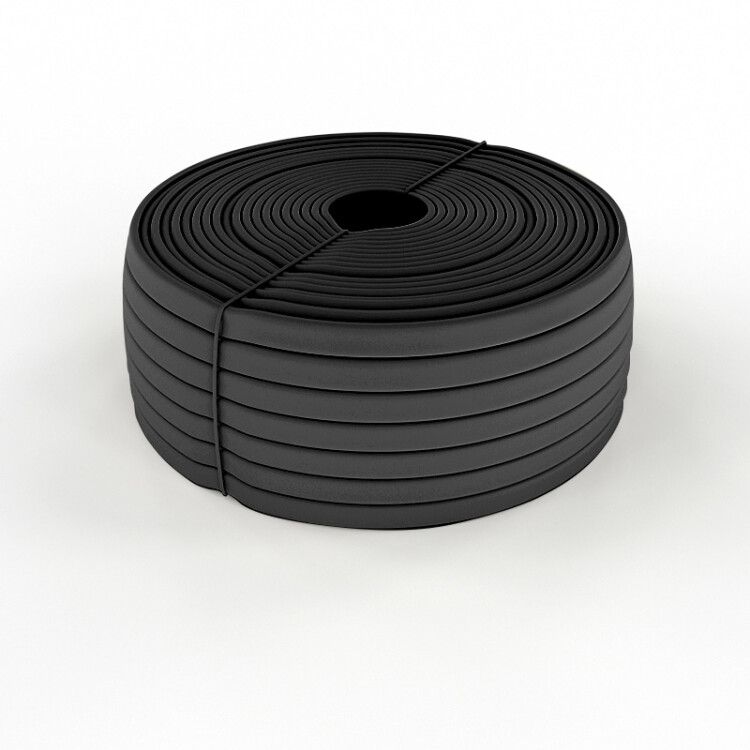

Трубка кембрик ТВ-40 ПВХ черный, Ø 4 мм | 49-5004-1 Rexant MEET

Трубка кембрик ТВ-40 ПВХ черный, диаметр 4 мм от Rexant — это изолирующая трубка из поливинилхлорида, предназначенная для защиты и маркировки проводов и кабельных жил. Артикулы 49-5004-1 и etm49-5004-1 подходят для монтажа в условиях широкого температурного диапазона и напряжений до 1000 В.

Назначение и область применения

Трубка кембрик ТВ-40 ПВХ черный, диаметр 4 мм применяется для электроизоляции концов проводов и кабельных жил, предотвращая замыкание между соседними проводниками. Также её используют для цветовой маркировки цепей — особенно удобно при сборке сложной аппаратуры, панелей управления или распределительных щитов. Подходит для работы в бытовой, промышленной и автомобильной электротехнике.

Технические характеристики

• Наружный диаметр: 4,6 мм
• Внутренний диаметр: 4 мм
• Материал: ПВХ (поливинилхлорид)
• Цвет: черный
• Тип: термоусаживаемая трубка
• Рабочее напряжение: до 1000 В
• Температурный диапазон: от –40 °C до +70 °C
• Гарантийный срок эксплуатации: 7 лет
• Гарантийный срок хранения: 7 лет

Совместимость и монтаж

Трубка кембрик ТВ-40 ПВХ черный, диаметр 4 мм устанавливается путём нагрева феном или другим источником тепла. После нагрева она равномерно сжимается вокруг провода, плотно облегая его поверхность. Для правильного монтажа важно, чтобы внешний диаметр провода или жилы был близок к 4 мм — слишком толстые провода не поместятся, слишком тонкие будут болтаться внутри. Усадка происходит без деформаций, обеспечивает герметичную изоляцию.

Безопасность и стандарты

Изготовлена из самозатухающего ПВХ, соответствует требованиям безопасности для изоляции в электротехнических устройствах. Материал не поддерживает горение и не выделяет токсичных веществ при нормальном режиме эксплуатации. Применяется в соответствии с ГОСТ Р 50820-2007 для изоляции проводов до 1000 В.

Преимущества

• Высокая механическая прочность после усадки
• Устойчивость к перепадам температур и влаге
• Не требует клея или дополнительных креплений
• Долгий срок службы — до 7 лет при соблюдении условий эксплуатации
• Чёрный цвет обеспечивает хорошую видимость при маркировке и не выгорает на свету

Ограничения применения

• Не предназначена для постоянного контакта с открытым пламенем или высокими температурами выше +70 °C
• Не рекомендуется использовать в местах с частыми механическими нагрузками, ударными воздействиями или трением
• Не подходит для изоляции проводов с диаметром более 4 мм — возможна недостаточная усадка и потеря герметичности
• Не является водонепроницаемой в условиях длительного погружения — хотя защищает от влаги, IP-класс не указан и не гарантируется

Примеры использования

• Изолирование концов медных жил в печатных платах
• Маркировка проводов в силовых шкафах (например, L/N/PE)
• Защита соединений в автомобильной проводке
• Изоляция выводов трансформаторов и катушек
• Формирование пучков проводов в контроллерах и автоматике

Практические советы

• Перед установкой проверьте, что диаметр провода не превышает 4 мм — иначе трубка не сожмётся должным образом
• Используйте термофен с регулировкой температуры: перегрев повредит ПВХ, недостаточный нагрев — не вызовет усадку
• При работе с несколькими проводами одновременно — начинайте нагрев с середины трубки, двигаясь к краям, чтобы избежать образования воздушных пузырей
• Храните в сухом месте, избегая прямых солнечных лучей — даже при гарантийном сроке 7 лет, UV-лучи снижают эластичность ПВХ
• Артикулы 49-5004-1 и etm49-5004-1 — один и тот же продукт; различаются только системами кодирования продавца
