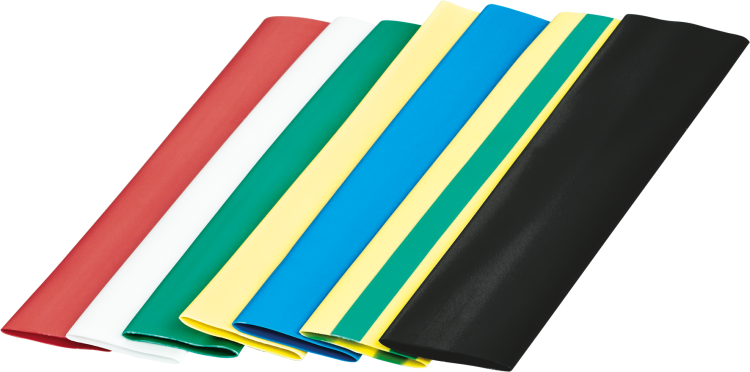

Набор термоусадочных трубок 14/7 (7 цветов по 3шт) 10см - 17367 Navigator 71122

Набор термоусадочных трубок 14/7 мм, 10 см, 21 шт, разноцветный от бренда Navigator - компактный набор для быстрой изоляции, защиты и маркировки проводов и кабелей. Каждая трубка из серии NST легко надевается на соединение, а при нагреве плотно обжимает поверхность, обеспечивая надежную герметизацию. Артикулы 17367 и 71122 подходят для монтажа в условиях ограниченного пространства.

Назначение и область применения

Набор термоусадочных трубок 14/7 мм, 10 см, 21 шт, разноцветный используется для:

• Электрической изоляции соединений проводов и кабелей;
• Защиты от влаги, пыли и коррозии;
• Механической защиты мест перегибов, спайки и оплетки;
• Цветовой маркировки фаз, полярности, цепей и функциональных групп;
• Уплотнения входов в корпуса, распределительные коробки и устройства управления.

Подходит для работы в электрооборудовании, автомобильной электронике, промышленных контроллерах, бытовой технике и телекоммуникационных системах.

Технические характеристики

• Наружный диаметр до усадки: 14 мм - позволяет свободно одевать на кабели и соединители большего диаметра;
• Внутренний диаметр после усадки: 7 мм - плотно облегает провода сечением до 2,5 мм2;
• Коэффициент усадки: 2:1 - при нагреве уменьшается вдвое по диаметру;
• Материал: полиолефин (PEX) - гибкий, долговечный, не выделяет токсины при нагреве;
• Толщина стенки после усадки: 0,7 мм - достаточна для механической прочности и изоляции;
• Рабочая температура: от –55 C до +105 C - работает в холодных и жарких средах;
• Цвета: 7 вариантов - белый, черный, красный, желтый, зеленый, синий, желто-зеленый (по ГОСТ 2892);
• Длина каждой трубки: 10 см - оптимальна для типичных соединений;
• Количество в наборе: 21 шт. - по 3 штуки каждого цвета.

Совместимость и монтаж

Трубки совместимы с любыми медными и алюминиевыми проводами, клеммами, разъемами и изолированными соединениями, где допустим диаметр до 7 мм после усадки. Для монтажа требуется тепловая пушка, фен или зажигалка - равномерно прогревайте трубку, начиная с середины, чтобы избежать складок. Убедитесь, что поверхность перед установкой сухая и чистая. Нельзя использовать на поверхностях с острыми кромками без предварительной зачистки или обмотки - риск повреждения стенки.

Безопасность и стандарты

Изготовлены из самозагасающегося материала - не поддерживают горение. Соответствуют требованиям к материалам для электрической изоляции. Материал устойчив к УФ-излучению, что делает возможным применение в открытых зонах с естественным освещением. Цветовая маркировка соответствует международным нормам (IEC 60445 / ГОСТ 2892).

Преимущества

• Высокая степень усадки (2:1) гарантирует плотное прилегание даже к неровным поверхностям;
• Яркая цветовая кодировка ускоряет диагностику и обслуживание;
• Стойкость к температурным колебаниям - не трескается на морозе и не деформируется при нагреве;
• Гибкость и эластичность после усадки позволяют работать в сложных пространствах;
• Не требует клея, ленты или дополнительных креплений.

Ограничения применения

• Не применяются на проводах с внешним диаметром более 7 мм после усадки - трубка не сможет плотно обжать;
• Не рекомендованы для постоянного контакта с растворителями, маслами и агрессивными химикатами - возможна деградация материала;
• Не заменяют основную изоляцию кабеля - используются только как вторичная защита;
• При использовании пламени (например, зажигалки) есть риск перегрева и прожига - лучше применять термофен.

Примеры использования

• Маркировка фаз L/N/PE в щитках - красный, синий, желто-зеленый;
• Изоляция пайки в автомобильной проводке - черная или белая трубка;
• Защита соединений в датчиках и контроллерах - зеленые или желтые для сигнальных цепей;
• Обработка входов кабелей в металлические корпуса - предотвращает попадание влаги;
• Сборка печатных плат - удержание проводов и минимизация коротких замыканий.

Практические советы

• Перед усадкой проверьте, что провод или соединение помещаются внутрь трубки с запасом - диаметр до усадки 14 мм должен свободно проходить через отверстие;
• Для многожильных проводов используйте трубку чуть длиннее места соединения - так избежите напряжения на конце;
• Храните набор в сухом месте, избегайте длительного воздействия прямого солнца - хотя материал УФ-стойкий, срок службы увеличится;
• Если трубка плохо садится - возможно, она была перегрета ранее или имеет микротрещины - замените её;
• Набор Navigator NST идеально подходит для сервисных мастерских и частных мастеров - экономит время на поиск нужного цвета и размера.
