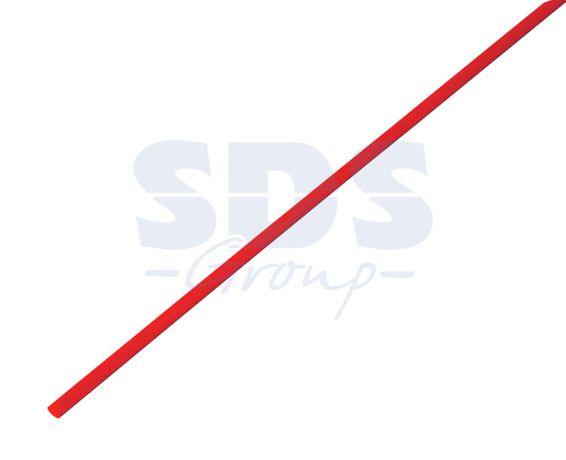

Термоусадочная трубка 6,0/3,0 мм, красная (бухта 100 м) | 49-0604 REXANT MEET

Термоусадочная трубка REXANT 6,0/3,0 мм, красная (бухта 100 м) предназначена для изоляции, герметизации и защиты электрических соединений, а также для маркировки проводов. Изготовлена из полиолефина, обеспечивает надежную усадку при нагреве и соответствует требованиям безопасности для промышленного и бытового использования.

Назначение и область применения

Термоусадочная трубка REXANT используется для:

• восстановления повреждённой изоляции на проводах и кабелях;
• изоляции электрических соединений (скруток, клемм, пайки);
• герметизации мест прохода кабелей через корпуса и отверстия;
• бандажирования жгутов проводов;
• цветовой маркировки проводников (красный цвет - часто применяется для положительного потенциала или фазы);
• защиты от коррозии, механических повреждений и внешних воздействий.

Подходит для работы в условиях повышенной влажности, перепадов температур и в помещениях с ограниченным доступом воздуха.

Технические характеристики

• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое (с 6 мм до 3 мм).
• Внутренний диаметр до усадки: 6 мм - позволяет легко надевать на провода и соединения большего диаметра.
• Внутренний диаметр после усадки: 3 мм - плотно облегает поверхность, исключая зазоры.
• Толщина стенки после усадки: 0,55 мм - оптимальная для тонкостенных применений, сохраняет гибкость.
• Материал: полиолефин - экологичный, безгалогенный, не выделяет токсичных веществ при нагреве.
• Рабочая температура: от –40 C до +125 C - стабильна в широком диапазоне условий.
• Температура усадки: около 150 C - нагрев происходит равномерно при использовании термофена.
• Электрическая прочность: ≥19,7 кВ/мм - обеспечивает защиту при рабочем напряжении до 600 В.
• Удельное электросопротивление: 1×10¹⁴ Ом·см - отличная изоляционная способность.
• Горючесть: не поддерживает горение - самозатухающая при удалении источника пламени.
• Прочность на растяжение: ≥10,4 МПа - устойчив к механическим нагрузкам после усадки.
• Относительное удлинение при разрыве: ≥200% - высокая эластичность даже после усадки.
• Соответствие UL: да - сертифицирована по американскому стандарту безопасности.
• Номинальное сечение провода: 7,07–28,26 мм2 - подходит для медных проводов диаметром до ~6 мм до усадки.

Совместимость и монтаж

Термоусадочная трубка REXANT 6,0/3,0 мм совместима с любыми проводниками, имеющими внешний диаметр до 6 мм перед усадкой. После нагрева плотно обволакивает поверхность, включая кабели, штекеры, клеммы и места пайки.

Рекомендации по монтажу:

• Перед установкой очистите поверхность от грязи, масла и острых кромок.
• Наденьте трубку на провод заранее, до выполнения соединения - так удобнее её переместить на нужное место.
• Нагревайте равномерно с помощью термофена (не газовой горелки, если требуется точность), начиная с одного конца и двигаясь к другому.
• Не допускайте перегрева - это может вызвать деформацию или прожиг материала.
• После усадки проверьте целостность изоляции и отсутствие пузырей или трещин.

Безопасность и стандарты

• Соответствует стандарту UL - подтверждает соответствие требованиям безопасности США.
• Не содержит галогенов - при возгорании не выделяет едких паров хлора или брома.
• Не поддерживает горение - снижает риск распространения огня в электроустановках.
• Работает в диапазоне температур, безопасном для человека и оборудования.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям.
• Эластичность и долговечность материала - сохраняет форму и свойства при циклических нагрузках.
• Легко маркируется маркером - можно помечать провода прямо по усаженной трубке.
• Стойкость к химическим средам и УФ-излучению - подходит для внутренней и некоторой наружной эксплуатации.
• Экологическая безопасность - материал не содержит токсичных компонентов и безопасен при обращении.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем или источниками сверхвысоких температур (>150 C длительно).
• Не рекомендуется использовать там, где возможны значительные механические удары или абразивное истирание - хотя прочная, она не заменяет металлические защитные кожухи.
• Не следует применять для изоляции высоковольтных линий выше 600 В - максимальное рабочее напряжение ограничено.
• Требует обязательного нагрева для активации - нельзя просто “приклеить” или закрепить без термообработки.

Примеры использования

• Изоляция паяных соединений в автомобильной электронике.
• Защита кабельных выводов в распределительных щитах.
• Маркировка фаз L1/L2/L3/N в трехфазных системах (красный - фаза).
• Герметизация входов кабелей в корпуса контроллеров и датчиков.
• Обмотка жгутов проводов в станках, конвейерах, системах автоматизации.

Практические советы

• Выбирайте длину трубки с запасом - при усадке она немного укорачивается (до 5–10%).
• Для многожильных проводов с большим диаметром используйте трубку с учётом суммарного сечения - не более 28,26 мм2.
• При работе в холодной среде (<0 C) предварительно согрейте трубку руками - это ускорит процесс усадки.
• Храните в сухом месте, избегая прямого солнечного света - продлевает срок службы.

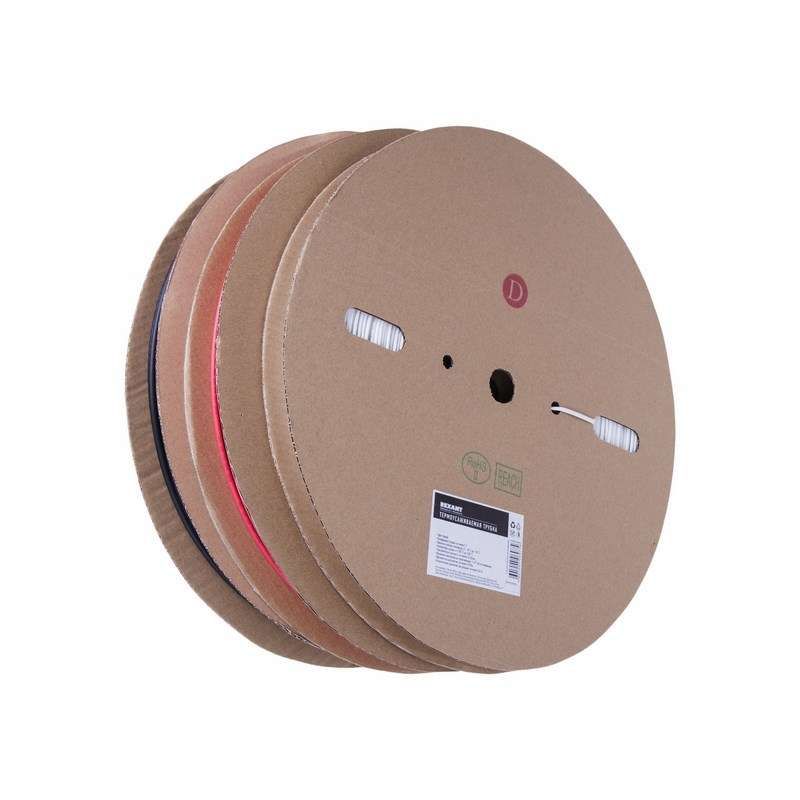

• Бухта 100 м - экономично для массового монтажа, лучше разматывать по частям, чтобы не спутать.
• Для точного контроля температуры используйте термофены REXANT - они обеспечивают равномерный прогрев без перегрева.
