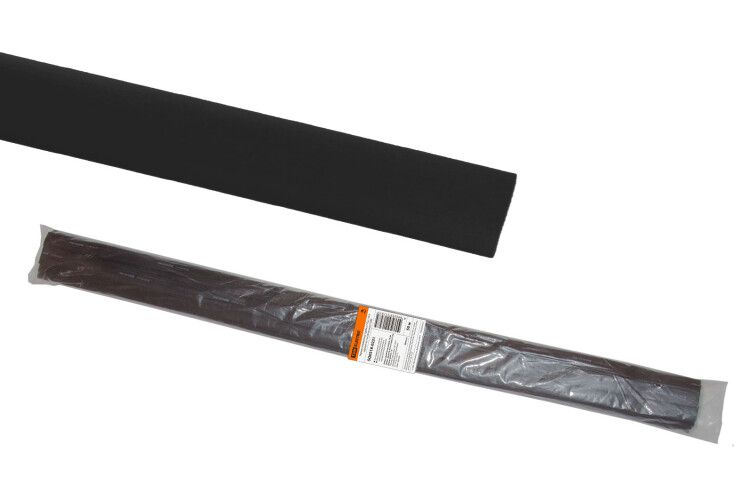

Термоусаживаемая трубка ТУТнг 10/5 черная по 1м (50 м/упак) | SQ0518-0221 TDM

Термоусаживаемая трубка ТУТнг 10/5 черная по 1 м (50 м/упаковка) от TDM ELECTRIC - тонкостенный изоляционный материал на основе полиолефина, который надежно защищает соединения проводов и кабелей после нагрева. Подходит для монтажа в условиях широкого температурного диапазона, обеспечивает герметичную изоляцию и возможность маркировки.

Назначение и область применения

Термоусаживаемая трубка ТУТнг 10/5 черная по 1 м (50 м/упаковка) используется для:

• Электроизоляции соединений, ответвлений и оконцеваний проводов;
• Защиты от влаги, пыли и механических повреждений;
• Маркировки кабелей и жил - можно наносить надписи маркером или этикетками;
• Декоративной отделки проводки в устройствах и панелях.

Подходит для работы в промышленном оборудовании, автоматике, силовой аппаратуре, автомобильной и судовой электросистемах.

Технические характеристики

• Диаметр до усадки: 10 мм - позволяет легко надеть на соединения и кабели большего диаметра;
• Диаметр после усадки: 5 мм - плотно облегает поверхность, исключая люфт;
• Коэффициент усадки: 2:1 - равномерное сжатие при нагреве;
• Материал: полиолефин (PEX) - прочный, эластичный, устойчивый к старению;
• Толщина стенки после усадки: 1 мм - достаточна для защиты, но не создаёт лишнего объема;
• Рабочая температура: от –55 C до +105 C - выдерживает экстремальные условия;
• Галогены: отсутствуют - безопасна при возгорании, не выделяет токсичных паров;
• Цвет: черный - маскирует загрязнения, подходит для промышленного дизайна;
• Площадь поперечного сечения: 78,5 мм2 - соответствует максимальному диаметру кабеля, который может быть изолирован после усадки;
• Маркировка: возможна - можно писать маркером, наклеивать бирки.

Совместимость и монтаж

Термоусаживаемая трубка ТУТнг 10/5 черная по 1 м (50 м/упаковка) совместима с любыми медными и алюминиевыми проводниками, имеющими внешний диаметр до 9–10 мм перед усадкой. После нагрева она плотно обтягивает поверхность, образуя герметичную оболочку.

Как монтировать:

1. Наденьте трубку на кабель до места соединения;
2. Выполните соединение (скрутка, клемма, пайка);
3. Передвиньте трубку так, чтобы она покрывала место соединения полностью;
4. Равномерно прогрейте феном (температура 120–140 C) - начните с центра, двигайтесь к краям;
5. Дождитесь полной усадки - трубка должна стать плотной, без пузырей и перегибов.

Не используйте открытый пламя - риск повреждения материала и пожара.

Безопасность и стандарты

Трубка изготовлена из галоген-free полиолефина, что соответствует требованиям безопасности при работе в закрытых помещениях и системах с высокой требовательностью к токсичности продуктов горения. Соответствует международным нормам для изоляционных материалов, применяемых в электротехнике.

Преимущества

• Высокая степень герметизации благодаря коэффициенту усадки 2:1;
• Стойкость к влаге, химическим веществам и УФ-излучению (при условии отсутствия длительного прямого солнца);
• Широкий рабочий температурный диапазон - подходит для холодных и жарких зон;
• Легко маркируется - удобно для обслуживания и диагностики;
• Не поддерживает горение - снижает риск распространения огня;
• Тонкая стенка - не увеличивает габариты сборки.

Ограничения применения

• Не предназначена для постоянного контакта с открытым огнем или высокотемпературными поверхностями выше +105 C;
• Не рекомендована для наружной установки под прямыми солнечными лучами - долгосрочное УФ-облучение может вызвать хрупкость;
• Не заменяет механическую защиту (например, гофру или кожух) при повышенных нагрузках на изгиб или удар;
• Не следует использовать для изоляции проводов с диаметром более 10 мм до усадки - трубка просто не наденется.

Примеры использования

• Изоляция паяных соединений в контроллерах ЧПУ;
• Маркировка кабелей управления в конвейерных линиях;
• Защита клеммных соединений в распределительных щитах;
• Обмотка проводов в автомобилях и спецтехнике;
• Изолирование выходов преобразователей частоты.

Практические советы

• Выбирайте длину с запасом - трубка немного удлиняется при нагреве; лучше взять на 10–15% больше нужного;
• При использовании нескольких слоев - нагревайте каждый последовательно, чтобы избежать деформаций;
• Храните в сухом месте при комнатной температуре - не допускайте перегрева или заморозки;
• Для точной маркировки используйте специальный маркер для термоусадки - обычные ручки могут смазаться;
• Учитывайте посадочный диаметр: если кабель имеет диаметр 8 мм, трубка 10/5 идеально подойдет - после усадки будет плотно прилегать.
