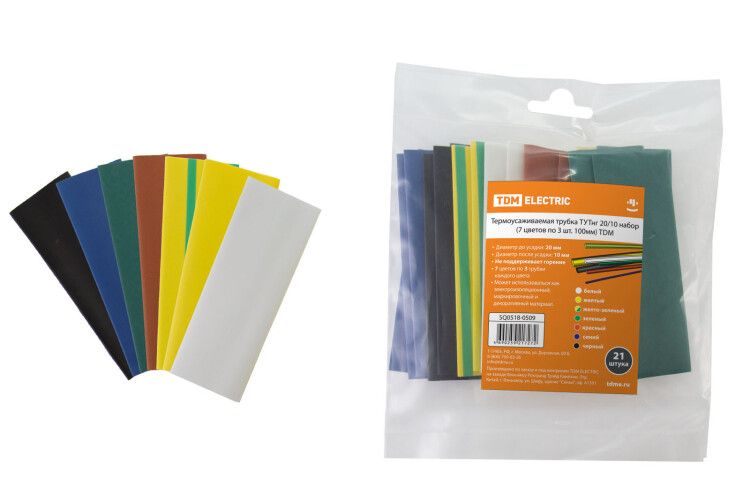

Термоусаживаемая трубка ТУТнг 20/10 набор (7 цветов по 3 шт. 100мм) | SQ0518-0509 TDM

Термоусаживаемая трубка ТУТнг 20/10 набор (7 цветов по 3 штуки 100 мм) от TDM ELECTRIC - это комплект изолирующих и маркирующих трубок на основе полиолефина, предназначенный для защиты и идентификации проводов и соединений в электротехнических системах.

Назначение и область применения

Термоусаживаемая трубка ТУТнг 20/10 набор (7 цветов по 3 штуки 100 мм) используется для:

• электроизоляции соединений, ответвлений и мест перегиба проводов;
• цветовой маркировки фаз, полярности, цепей или функциональных групп;
• защиты от влаги, пыли и механических повреждений;
• декоративной отделки кабельных сборок.

Подходит для работы в бытовой, промышленной и транспортной электротехнике - например, в щитах, пультах управления, автомобильной проводке, станках и оборудовании с высокими требованиями к надёжности.

Технические характеристики

• Материал: полиолефин - термостойкий, химически стойкий и долговечный пластик;
• Диаметр до усадки: 20 мм; после усадки: 10 мм - обеспечивает плотную посадку на провода и кабели;
• Длина каждой трубки: 100 мм - оптимальна для изоляции типичных соединений;
• Цвета: 7 различных цветов (по 3 штуки каждого - всего 21 элемент в наборе);
• Рабочий температурный диапазон: от –55 C до +105 C - выдерживает экстремальные условия;
• Степень защиты: водонепроницаемая, герметичная после усадки;
• Горючесть: не поддерживает горение - соответствует требованиям пожарной безопасности.

Совместимость и монтаж

Трубка совместима с любыми проводами и кабелями, внешний диаметр которых не превышает 20 мм перед усадкой. После нагрева она сужается до 10 мм, плотно облегая поверхность.

Для монтажа требуется тепловая пушка или обычный фен. Нагревать равномерно, начиная с одного конца, чтобы избежать пузырей и неравномерной усадки. Убедитесь, что поверхность сухая и свободна от острых кромок - они могут повредить стенки трубки.

Безопасность и стандарты

Термоусаживаемая трубка ТУТнг 20/10 набор (7 цветов по 3 штуки 100 мм) изготовлена из самозатухающего полиолефина, не поддерживающего горение. Хотя точные сертификаты не указаны, материал соответствует общепринятым требованиям к изоляционным материалам в электротехнике. Для применений в взрывоопасных зонах или с особыми нормами (например, ГОСТ Р 50571) рекомендуется проверить соответствие документации заказчика.

Преимущества

• Широкая цветовая гамма позволяет легко различать цепи даже при сложной коммутации;
• Высокая степень усадки (2:1) гарантирует прочное и герметичное покрытие;
• Устойчивость к широкому диапазону температур делает её пригодной для использования в суровых условиях;
• Набор из 7 цветов снижает необходимость закупать несколько партий - экономит время и место на складе;
• Эластичность и прочность материала предотвращают растрескивание при вибрациях и перегибах.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем или высокотемпературными поверхностями выше +105 C;
• Не заменяет основную изоляцию кабелей - применяется только как вторичная защита и маркировка;
• При использовании на проводах с диаметром более 20 мм трубка не сможет плотно обхватить поверхность - возможен риск отслоения;
• Не рекомендуется для длительного воздействия агрессивных химических сред (кислоты, растворители) - хотя материал устойчив, прямой контакт может повредить структуру.

Примеры использования

• Маркировка фаз L1/L2/L3 в распределительном щите;
• Обозначение плюса и минуса в цепях постоянного тока;
• Защита пайки на печатных платах в автономных устройствах;
• Изоляция клемм в бортовой сети автомобиля или спецтехники;
• Цветовое разделение сигналов в системах автоматизации (IO-Link, сенсоры, приводы).

Практические советы

• Перед усадкой протестируйте подходящую длину - лучше немного длиннее, чем короче;
• Используйте термоусадочные трубки ТУТнг 20/10 набор (7 цветов по 3 штуки 100 мм) в паре с кабельными стяжками - так сохранится порядок и эстетика;
• Храните в сухом месте, избегая прямого UV-света - это продлит срок службы;
• Если нужна большая длина - можно последовательно соединять трубки, но не забудьте про изоляцию места стыка;
• Для частого использования в мастерской удобно хранить набор в прозрачном контейнере - сразу видно, какой цвет закончился.
