Термоусаживаемая трубка 20,0 10,0 мм, желто-зеленая, упаковка 10 шт. по 1 м, REXANT - 22-0007 MEET

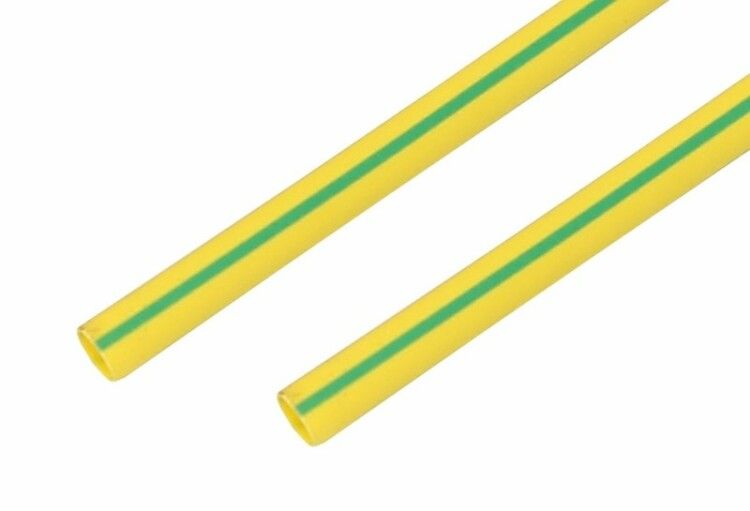

Трубка термоусадочная 20,0 / 10,0 мм, желто-зеленая, 1 м от REXANT - это тонкостенный изоляционный элемент с коэффициентом усадки 2:1, предназначенный для защиты и маркировки электрических соединений. Артикул etm22-0007 соответствует требованиям UL и используется там, где важны надежная изоляция, цветовая идентификация и устойчивость к перепадам температур.

Назначение и область применения

Трубка термоусадочная 20,0 / 10,0 мм, желто-зеленая, 1 м применяется для:

• восстановления поврежденной изоляции на проводах и кабелях;
• изоляции электрических соединений, пайки и клемм;
• герметизации мест прохода кабелей через корпуса и отверстия;
• бандажирования жгутов проводов;
• цветовой маркировки заземляющих проводников (желто-зеленый цвет - стандарт IEC 60446);
• защиты от коррозии, механических повреждений и внешних воздействий.

Подходит для работы в условиях повышенной влажности, в электрооборудовании, на транспорте, в промышленных установках и бытовых системах.

Технические характеристики

• Диаметр до усадки: 20 мм
• Диаметр после усадки: 10 мм
• Коэффициент усадки: 2:1 - позволяет плотно облегать поверхности большего диаметра
• Толщина стенки после усадки: 0,8 мм
• Материал: полиолефин - эластичный, нетоксичный, устойчивый к химикатам
• Рабочая температура: от –40 C до +125 C
• Температура усадки: 110 C - равномерная усадка при нагреве феном
• Номинальное поперечное сечение: 78,5–314 мм2 - подходит для проводов сечением до 35 мм2
• Электрическая прочность: ≥19,7 кВ/мм
• Рабочее напряжение: 600 В
• Удельное электросопротивление: 10¹⁴ Ом·см
• Горючесть: не поддерживает горение - самозатухающая
• Относительное удлинение при разрыве: ≥200%
• Прочность на растяжение: ≥10,4 МПа
• Соответствие стандартам: безгалогеновый состав, UL, IEC 60684-2
• Исполнение: тонкостенная - сохраняет гибкость после усадки
• Возможность маркировки: да - можно использовать маркеры, этикетки, печать

Совместимость и монтаж

Трубка термоусадочная 20,0 / 10,0 мм, желто-зеленая, 1 м совместима с любыми проводниками, имеющими диаметр до 10 мм до усадки. После нагрева плотно обтягивает поверхность, обеспечивая механическую и электрическую защиту.

Как монтировать:

• Наденьте трубку на провод до соединения - лучше заранее, чтобы не мешать доступу к контактам.
• Соедините провода, затем переместите трубку на место соединения.
• Нагрейте равномерно феном (температура ~110 C) или газовой горелкой - начинайте с одного конца, двигайтесь к другому.
• Не допускайте перегрева - может возникнуть деформация или оплавление.
• После остывания проверьте плотность прилегания - трубка должна полностью обхватить поверхность без воздушных пузырей.

Для удобства рекомендуются фены REXANT - они обеспечивают точную регулировку температуры.

Безопасность и стандарты

• Соответствует стандарту UL - сертифицирована для использования в США и странах с аналогичными нормами.
• Состав без галогенов - при горении не выделяет токсичных газов, что важно для закрытых помещений.
• Не поддерживает горение - при удалении источника пламени самотушится.
• Работает в широком температурном диапазоне - не трескается на холоде и не деформируется на жаре.

Преимущества

• Высокая степень усадки (2:1) - позволяет использовать одну трубку для различных диаметров проводов.
• Желто-зеленый цвет - сразу идентифицирует заземляющий провод, снижает риск ошибок при монтаже.
• Тонкостенная конструкция - не увеличивает объем соединения, легко вписывается в компактные пространства.
• Экологичный материал - полиолефин не содержит свинца, фталатов и других опасных веществ.
• Стойкость к влаге, маслам, УФ-излучению - долговечна даже в сложных условиях.
• Легко маркируется - можно нанести метки, номера, обозначения цепей.

Ограничения применения

• Не предназначен для постоянного контакта с открытым огнем - хотя не поддерживает горение, при длительном воздействии пламени разрушается.
• Не следует применять на поверхностях с острыми краями без предварительной подготовки - возможны порезы оболочки.
• Запрещено использование при температурах выше +125 C - материал начинает терять механическую прочность.
• Не заменяет основную изоляцию кабелей - служит лишь защитной и маркировочной оболочкой.
• При использовании на проводах сечением более 35 мм2 требуется проверка плотности прилегания - возможно недостаточное сжатие.

Примеры использования

• Защита соединений в распределительных щитах - особенно на заземляющих шинах.
• Изолирование клемм в автомобильной проводке - устойчива к вибрациям и перепадам температур.
• Обработка выходов кабелей из оборудования - предотвращает протирание изоляции.
• Маркировка групп проводов в панелях управления - сочетание цвета и надписей ускоряет обслуживание.
• Изоляция паяных соединений в радиоэлектронике - не требует больших объемов, легко вставляется.

Практические советы

• Перед усадкой всегда проверяйте, что провод или соединение имеют диаметр меньше 10 мм - иначе трубка не сможет плотно обжать.
• Если трубка слишком длинная - отмерьте нужный участок, отрежьте ножницами - не используйте пламя для резки.
• При работе в холоде (ниже 0 C) согрейте трубку руками перед надеванием - материал становится хрупким.
• Для многожильных проводов - убедитесь, что все жилы внутри соединения находятся в одной плоскости - иначе будет неравномерная усадка.
• Храните в сухом месте при комнатной температуре - гарантийный срок хранения 7 лет, как и срок службы.
• Артикул etm22-0007 и REXANT - проверенные решения для профессионального монтажа. Надежность подтверждена годами использования в промышленности.
