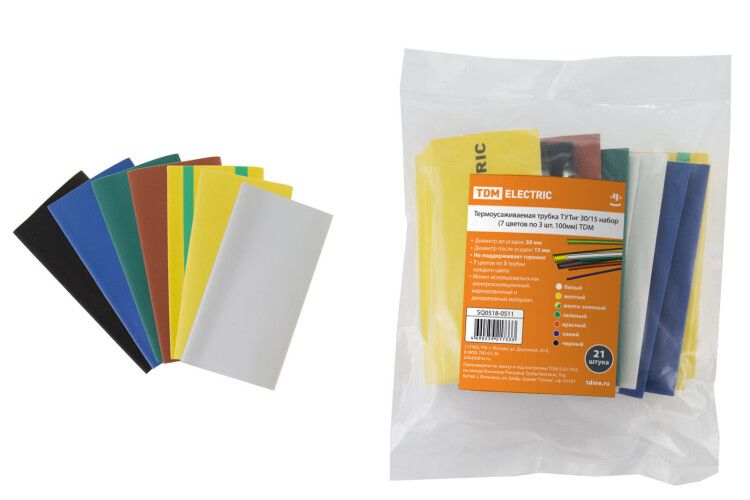

Термоусаживаемая трубка ТУТнг 30/15 набор (7 цветов по 3 шт. 100мм) | SQ0518-0511 TDM

Термоусаживаемая трубка ТУТнг 30/15 набор (7 цветов по 3 штуки 100 мм) от TDM ELECTRIC - это комплект из семи цветов для изоляции, маркировки и защиты проводов и соединений. Подходит для работ в условиях перепадов температур, влажности и механических нагрузок.

Назначение и область применения

Термоусаживаемая трубка ТУТнг 30/15 набор (7 цветов по 3 штуки 100 мм) используется для:

• Электроизоляции соединений, ответвлений и мест скрутки проводов;
• Цветовой маркировки фаз, полярности, цепей и каналов;
• Защиты от влаги, пыли и механических повреждений;
• Декоративной отделки кабельных сборок в оборудовании.

Подходит для работы в бытовой, промышленной и транспортной автоматике - например, на пультах управления, распределительных щитах, станках, автобусах и системах освещения.

Технические характеристики

• Диаметр до усадки: 30 мм
• Диаметр после усадки: 15 мм
• Коэффициент усадки: 2:1
• Материал: полиолефин
• Рабочий температурный диапазон: от –55 C до +105 C
• Длина каждой трубки: 100 мм
• Количество цветов в наборе: 7
• Количество экземпляров каждого цвета: 3 штуки

Полиолефин - термопластичный материал, который равномерно сжимается при нагреве, плотно облегает поверхность и сохраняет форму.

Совместимость и монтаж

Трубка совместима с любыми проводами и кабелями, чей диаметр до усадки не превышает 30 мм. После нагрева она сужается до 15 мм, обеспечивая надёжную посадку.

Для монтажа:

• Наденьте трубку на провод до соединения;
• Выполните соединение (скрутка, клемма, пайка);
• Передвиньте трубку на место соединения;
• Равномерно прогрейте её феном до полной усадки - не используйте открытый огонь.

Обязательно проверяйте, чтобы внутренняя поверхность трубки была чистой и сухой перед установкой.

Безопасность и стандарты

Материал не поддерживает горение - соответствует требованиям к самозатухающим изоляционным материалам. Применяется в средах с повышенными требованиями к пожарной безопасности. Нет указаний на сертификаты, поэтому рекомендуется использовать в соответствии с внутренними нормами предприятия.

Преимущества

• Водонепроницаемость - защищает от конденсата и брызг;
• Стойкость к широкому диапазону температур - работает в холодных и жарких условиях;
• Яркая цветовая гамма - позволяет легко различать цепи даже в сложных сборках;
• Легкий монтаж - требует только теплового воздействия, без клея или крепежа;
• Нет необходимости в запасе множества длин - все трубки одинаковой длины (100 мм), что удобно для типовых задач.

Ограничения применения

• Не предназначена для постоянного контакта с открытым пламенем или высокими температурами выше +105 C;
• Не подходит для защиты кабелей под значительным механическим натяжением - не является силовым элементом;
• Не рекомендуется применять в средах с агрессивными химическими веществами (например, растворители, масла на основе ароматических углеводородов) без предварительной проверки совместимости;
• Длина 100 мм может быть недостаточной для крупных соединений - требуется дополнительная нарезка или использование других форматов.

Примеры использования

• Маркировка фаз L1/L2/L3/N/PE в распределительном щите;
• Изолирование паяных соединений в автомобильной электронике;
• Цветовое выделение цепей управления в станках ЧПУ;
• Закрытие концов многожильных кабелей для предотвращения расслоения;
• Декоративная окраска кабелей в медицинских и офисных устройствах.

Практические советы

• Выбирайте цвета заранее согласованно - например, красный = фаза, синий = ноль, зелёный = земля - так проще обслуживать оборудование в будущем;
• При работе в холоде (ниже 0 C) согрейте трубку руками перед надеванием - она станет более эластичной;
• Не перегревайте - при слишком высокой температуре материал может оплавиться или потрескаться;
• Если нужна большая длина - можно последовательно соединить две трубки, но не забудьте сделать нахлёст минимум 10 мм и хорошо прогреть переход;
• Артикул sq0518-0511 от TDM ELECTRIC - идеальный вариант для командной работы, где важно стандартизировать маркировку между несколькими специалистами.
