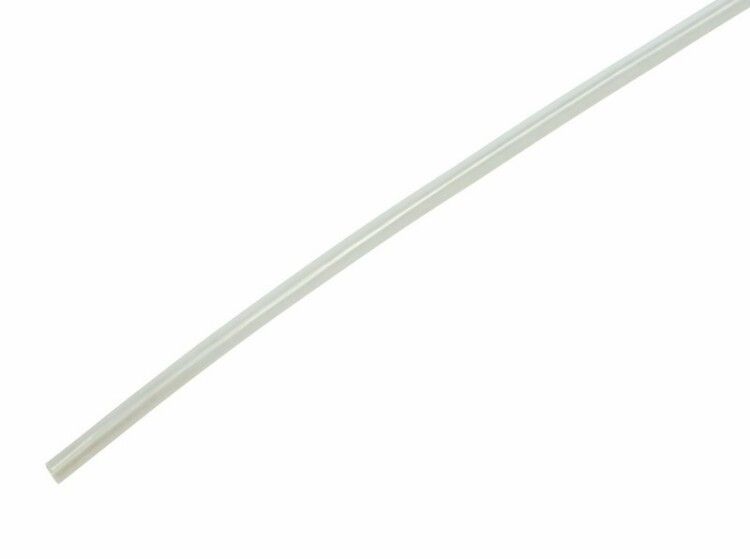

Термоусаживаемая трубка 3,5 1,75 мм, прозрачная, упаковка 50 шт. по 1 м, REXANT - 20-3509 MEET

Термоусадочная трубка 3,5/1,75 мм, прозрачная, упаковка 50 шт. по 1 м, Н-1 от REXANT - это тонкостенный изоляционный материал на основе полиолефина, предназначенный для защиты и изоляции электрических соединений, маркировки проводов и герметизации кабельных участков. Прозрачная форма позволяет контролировать состояние соединения после усадки.

Назначение и область применения

Термоусадочная трубка 3,5/1,75 мм, прозрачная, упаковка 50 шт. по 1 м, Н-1 используется для:

• изоляции и восстановления повреждённой оболочки кабеля;
• герметизации электрических соединений, особенно в условиях повышенной влажности;
• бандажирования пучков проводов для удобства сборки и снижения механических нагрузок;
• маркировки проводов и кабелей - благодаря прозрачности можно видеть метки, нанесённые маркером;
• защиты от коррозии и внешних воздействий на металлические элементы.

Подходит для работ в распределительных щитах, панелях управления, автомобильной электронике, бытовых приборах и промышленном оборудовании.

Технические характеристики

• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое, обеспечивая плотную посадку на поверхность.
• Диаметр до усадки: 3,5 мм - легко надевается на соединения и кабели большего диаметра.
• Диаметр после усадки: 1,75 мм - обеспечивает компактную и прочную изоляцию.
• Толщина стенки после усадки: 0,5 мм - оптимальна для малогабаритных соединений, не создаёт лишнего объема.
• Рабочая температура: от -40 C до +125 C - выдерживает широкий температурный диапазон, включая холодные условия и перегрев оборудования.
• Номинальное поперечное сечение кабеля: 2,4–9,62 мм2 - соответствует проводам сечением до 1,5 мм2 (медный) в типичных условиях.
• Рабочее напряжение: 600 В - допустимо применение в сетях до этого значения.
• Электрическая прочность: ≥19,7 кВ/мм - высокая изоляция даже при минимальной толщине.
• Удельное электрическое сопротивление: 10¹⁴ Ом/см - практически идеальная изоляция.
• Материал: полиолефин - экологически безопасен, не содержит галогенов, не выделяет токсичных веществ при нагреве.
• Прочность на растяжение: ≥10,4 МПа - устойчив к механическим нагрузкам после усадки.
• Относительное удлинение при разрыве: ≥200% - сохраняет эластичность, не трескается при изгибе.
• Соответствие UL: да - сертифицирована по американскому стандарту безопасности.
• Цвет: прозрачный - позволяет визуально проверить качество соединения и наличие маркировки.
• Возможность маркировки: да - совместима с маркерами, этикетками и печатью.

Совместимость и монтаж

Термоусадочная трубка 3,5/1,75 мм, прозрачная, упаковка 50 шт. по 1 м, Н-1 надевается на кабель или соединение до его нагрева. После равномерного прогрева феном или газовой горелкой она сужается, плотно облегая поверхность.

• Не требует клея или дополнительных креплений - усадка происходит за счёт тепла.
• Рекомендовано использовать термофены REXANT для равномерного нагрева и предотвращения перегрева.
• Перед установкой убедитесь, что диаметр кабеля или соединения не превышает 3,5 мм - иначе трубка не сможет надеться.
• После усадки внутренний диаметр составляет 1,75 мм - учитывайте этот параметр при выборе кабелей с жилами в изоляции.
• Длина одной трубки - 1 м; в упаковке 50 штук - достаточно для множества точек монтажа.

Безопасность и стандарты

• Соответствует стандарту UL - подтверждает соответствие требованиям безопасности США.
• Не содержит галогенов - при возгорании не выделяет едких газов, безопасна для помещений с людьми.
• Рабочее напряжение 600 В - не рекомендуется для высоковольтных систем выше этого значения.
• Работает в диапазоне -40…+125 C - не подходит для длительного контакта с открытым пламенем или сварными зонами.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям.
• Прозрачность позволяет контролировать целостность соединения без демонтажа.
• Полиолефиновый состав - долговечен, устойчив к УФ, маслам и большинству химических сред.
• Легко маркируется - подходит для цветового кодирования цепей.
• Небольшая толщина стенки - не увеличивает габариты сборки, важна для компактных устройств.
• Гарантийный срок эксплуатации и хранения - 7 лет, что указывает на стабильность материалов.

Ограничения применения

• Не применяется для изоляции соединений с рабочим напряжением выше 600 В.
• Не подходит для мест с постоянным контактом с открытым огнём или температурой выше 125 C.
• Трубка не рассчитана на значительные механические нагрузки - не заменяет бронированные рукава или кабельные каналы.
• При использовании в условиях сильного вибрации требуется дополнительная фixация (например, хомуты).
• Не следует применять на кабелях с диаметром более 3,5 мм - трубка просто не наденется.

Примеры использования

• Изоляция пайки в плате микроконтроллеров - минимизация риска КЗ между соседними выводами.
• Защита соединений в автомобильной проводке - устойчивость к вибрации и температурным колебаниям.
• Маркировка кабелей в серверных стойках - прозрачность позволяет читать подписи через оболочку.
• Герметизация входов кабелей в корпуса - предотвращает попадание влаги и пыли.
• Обмотка многожильных проводов перед установкой в клеммы - предотвращает расплетение жил.

Практические советы

• Перед усадкой протестируйте подходящую длину - лучше взять немного больше, чем меньше.
• Нагревайте равномерно, начиная с одного конца и двигаясь к другому - так избежите пузырей и неравномерной усадки.
• Используйте термофен REXANT - он обеспечивает контроль температуры и исключает перегрев.
• Для маркировки используйте перманентные маркеры - они хорошо держатся на полиолефине.
• Храните в сухом месте при комнатной температуре - не требуют особых условий, но избегайте прямого солнечного света.
• Проверьте посадочный диаметр кабеля: если жила с изоляцией имеет диаметр около 3 мм - трубка подойдёт идеально.
