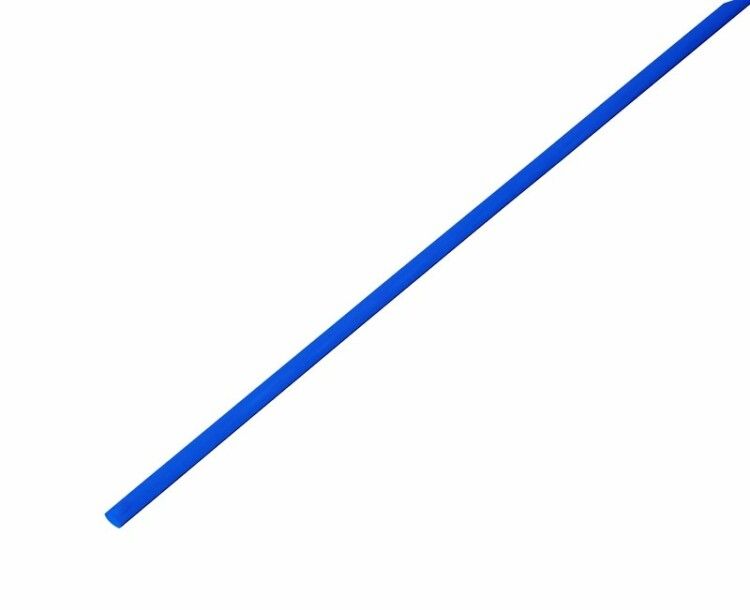

Термоусаживаемая трубка 3,0 1,5 мм, синяя, упаковка 50 шт. по 1 м, REXANT - 20-3005 MEET

Термоусадочная трубка 3,0/1,5 мм, синяя, упаковка 50 шт. по 1 м от REXANT - это тонкостенный изоляционный материал на основе полиолефина с коэффициентом усадки 2:1, подходящий для защиты и маркировки электрических соединений. Артикулы 20-3005 и etm20-3005 обеспечивают надежную изоляцию даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Термоусадочная трубка 3,0/1,5 мм, синяя, упаковка 50 шт. по 1 м используется для:

• изоляции электрических соединений и мест спайки проводов;
• герметизации кабельных выводов и разъемов;
• бандажирования пучков проводов и кабелей;
• маркировки жил по цвету - удобна для идентификации цепей;
• защиты от коррозии и механических повреждений на металлических поверхностях;
• восстановления поврежденной изоляции на малогабаритных проводах.

Подходит для работ в электрооборудовании, автомобильной промышленности, судостроении, системах автоматизации и бытовой электронике.

Технические характеристики

• Диаметр до усадки: 3 мм - позволяет легко надеть на соединения и кабели большего диаметра;
• Диаметр после усадки: 1,5 мм - плотно облегает поверхность, исключая люфт;
• Коэффициент усадки: 2:1 - равномерное сжатие при нагреве без деформаций;
• Материал: полиолефин (PEX) - термостойкий, эластичный, долговечный;
• Толщина стенки после усадки: 0,4 мм - оптимальна для компактных сборок;
• Рабочая температура: от -40 C до +125 C - работает в экстремальных условиях;
• Номинальное поперечное сечение: 1,77–7,07 мм2 - соответствует проводам от 0,75 до 4 мм2;
• Рабочее напряжение: 600 В - безопасно для сетей переменного тока до 600 В;
• Электрическая прочность: ≥19,7 кВ/мм - высокая изоляция даже при пробоях;
• Удельное электрическое сопротивление: 10¹⁴ Ом·см - минимальный ток утечки;
• Цвет: синий - стандартизирован для маркировки нулевых или сигнальных линий;
• Стандарты: безгалогеновая формула, соответствие UL - безопасна при горении, не выделяет токсичных газов;
• Прочность на растяжение: ≥10,4 МПа - сохраняет целостность при нагрузках;
• Относительное удлинение при разрыве: ≥200% - гибкая и устойчивая к трещинам.

Совместимость и монтаж

Термоусадочная трубка 3,0/1,5 мм, синяя, упаковка 50 шт. по 1 м совместима с любыми медными и многожильными проводами, имеющими внешний диаметр до 2,5 мм до усадки. Для монтажа требуется равномерный нагрев:

• Используйте термофены REXANT - они обеспечивают контролируемый прогрев без перегрева;
• Не применяйте открытый пламя - риск локального перегрева и прожига;
• Перед усадкой проверьте, что соединение зачищено и не имеет острых краев - они могут порвать трубку;
• Наденьте трубку до соединения, затем согрейте её от середины к краям - так предотвращаются пузыри и складки;
• После усадки трубка плотно прилегает - не требует дополнительной фixации.

Безопасность и стандарты

• Соответствует требованиям UL - сертифицирована для использования в США и странах с аналогичными нормами;
• Безгалогеновый состав - при возгорании не выделяет хлора, брома и других ядовитых веществ;
• Самозагасающая - не поддерживает горение вне зоны воздействия огня;
• Работает при напряжении до 600 В - соответствует классу безопасности для бытовых и промышленных установок.

Преимущества

• Высокий коэффициент усадки 2:1 - одна трубка заменяет несколько размеров;
• Тонкостенная конструкция - экономит место в плотных сборках;
• Яркий синий цвет - упрощает визуальную диагностику и обслуживание;
• Долгий срок службы - гарантия 7 лет при правильном монтаже;
• Устойчивость к влаге, маслам и УФ-излучению - подходит для внутренней и ограниченной наружной эксплуатации;
• Легко маркируется - можно использовать маркеры, печать или этикетки.

Ограничения применения

• Не предназначен для постоянного контакта с открытыми источниками тепла выше 125 C - возможна потеря формы;
• Не рекомендован для использования в средах с постоянным воздействием растворителей (например, ацетона, бензола);
• Не следует применять для изоляции высоковольтных линий свыше 600 В - требуется более толстая изоляция;
• При температурах ниже -40 C становится хрупкой - не допускается механическое напряжение;
• Не подходит для герметизации под давлением - служит только для изоляции и защиты, а не для герметизации под давлением жидкостей или газов.

Примеры использования

• Изоляция паяных соединений в плате управления кондиционера;
• Маркировка фазных и нулевых проводов в распределительном щите;
• Защита кабелей в двигателе автомобиля от вибраций и брызг;
• Обмотка проводов в системах освещения на улице - предотвращает окисление;
• Запайка концов многожильных проводов перед установкой в клеммы.

Практические советы

• Выбирайте длину трубки с запасом - минимум на 10–15 % больше, чем участок изоляции;
• Храните в сухом месте при комнатной температуре - срок хранения 7 лет при соблюдении условий;
• Для массового монтажа используйте упаковку по 50 штук - экономично и удобно;
• Проверяйте диаметр провода до усадки - он должен входить в трубку свободно, без усилия;
• Если трубка плохо садится - возможно, недостаточно прогрета или слишком длинная - попробуйте сократить длину на 20%;
• Артикулы 20-3005 и etm20-3005 - один и тот же продукт, различие лишь в системе учета - выбирайте любой.
