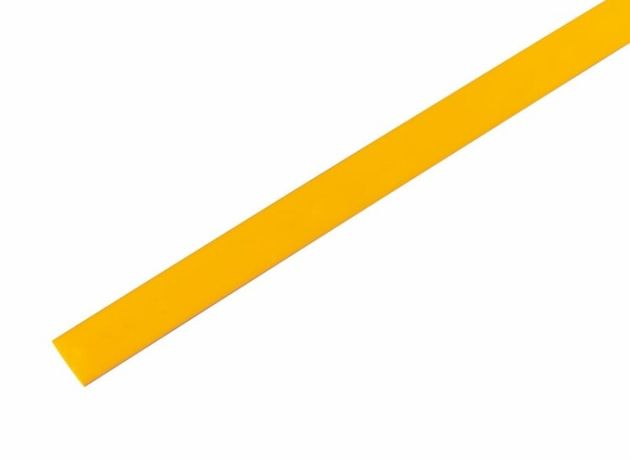

Термоусаживаемая трубка 9,0 4,5 мм, желтая, упаковка 50 шт. по 1 м, REXANT - 20-9002 MEET

Термоусадочная трубка 9,0/4,5 мм, желтая, упаковка 50 шт. по 1 м от REXANT - это тонкостенный изоляционный материал на основе полиолефина с коэффициентом усадки 2:1, подходящий для защиты и маркировки электрических соединений, кабелей и проводов. Артикулы etm20-9002 и 20-9002 соответствуют требованиям UL и обеспечивают надежную изоляцию при рабочем напряжении до 600 В.

Назначение и область применения

Термоусадочная трубка 9,0/4,5 мм, желтая, упаковка 50 шт. по 1 м используется для:

• изоляции электрических соединений и мест скруток проводов;
• герметизации кабельных вводов и зон, подверженных воздействию влаги;
• бандажирования пучков проводов и кабелей;
• цветовой маркировки цепей и жил (желтый цвет легко различим);
• защиты от коррозии и механических повреждений на металлических поверхностях.

Подходит для работ в условиях промышленного оборудования, автоматизации, автомобильной электронике, энергетике и бытовой электропроводке.

Технические характеристики

• Диаметр до усадки: 9 мм
• Диаметр после усадки: 4,5 мм
• Коэффициент усадки: 2:1 - позволяет плотно облегать поверхности с диаметром до 4,5 мм
• Материал: полиолефин - эластичный, устойчивый к старению и химическим воздействиям
• Толщина стенки после усадки: 0,6 мм - оптимальна для легкой изоляции без увеличения объема
• Рабочая температура: от -40 C до +125 C - работает в широком температурном диапазоне
• Рабочее напряжение: 600 В - подходит для сетей переменного и постоянного тока до этого значения
• Электрическая прочность: ≥19,7 кВ/мм - высокая изоляция даже при повышенных нагрузках
• Удельное электрическое сопротивление: 10¹⁴ Ом·см - минимальный риск утечки тока
• Поперечное сечение провода: 15,9–63,59 мм2 - совместима с медными и алюминиевыми жилами указанного сечения
• Цвет: желтый - удобен для визуальной идентификации
• Содержание галогенов: отсутствует - при горении не выделяет токсичных газов
• Соответствие UL: да - сертифицирована по американскому стандарту безопасности
• Прочность на растяжение: ≥10,4 МПа
• Относительное удлинение при разрыве: ≥200%

Совместимость и монтаж

Термоусадочная трубка 9,0/4,5 мм, желтая, упаковка 50 шт. по 1 м монтируется путем равномерного нагрева. Для точного и безопасного выполнения рекомендуется использовать:

• электромонтажный термофен REXANT - контролируемый прогрев без перегрева;
• газовую горелку REXANT - для крупных участков или труднодоступных мест.

Перед усадкой трубка должна свободно надеваться на провод или соединение. После нагрева она сама сужается и плотно обхватывает поверхность. Учитывайте посадочный диаметр - максимальный внешний диаметр объекта, на который можно надеть трубку до усадки, не должен превышать 9 мм.

Безопасность и стандарты

• Не поддерживает горение - при удалении источника пламени самостоятельно затухает
• Соответствует стандарту UL - гарантирует соответствие требованиям безопасности США
• Безгалогеновая формула - снижает опасность при пожаре, особенно в закрытых помещениях
• Работает в диапазоне -40…+125 C - сохраняет целостность при экстремальных температурах

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям
• Тонкостенная конструкция (0,6 мм) минимизирует объем изоляции, что важно в компактных сборках
• Желтый цвет улучшает визуальный контроль и ускоряет диагностику
• Возможность маркировки - можно писать маркером, наносить этикетки или печатать надписи
• Стойкость к влаге, маслам, УФ-излучению и большинству химических сред
• Длительный срок службы - 7 лет при правильной эксплуатации

Ограничения применения

• Не применяется для изоляции соединений с напряжением выше 600 В
• Не подходит для установки в условиях постоянного контакта с открытым пламенем
• Требует теплового воздействия - нельзя применять без термофена или аналогичного устройства
• При температуре ниже -40 C становится хрупкой - возможны трещины при механическом воздействии
• Не предназначен для использования в качестве основной силовой изоляции в высоковольтных системах (>1 кВ)

Примеры использования

• Изоляция соединений в распределительных щитах и пультах управления
• Защита клеммных соединений в автомобилях и спецтехнике
• Маркировка фаз A/B/C в трехфазных цепях (желтый = фаза B)
• Обработка входов кабелей в корпуса устройств для предотвращения попадания влаги
• Закрепление и группировка проводов в панелях ЧПУ и робототехники

Практические советы

• Перед усадкой проверьте, чтобы внутренняя часть провода или соединения имела диаметр меньше 4,5 мм - иначе трубка не сможет плотно обтянуть ее после усадки
• Нагревайте равномерно, начиная с одного конца и двигаясь к другому - так избежите образования пузырей и неравномерной усадки
• Не используйте открытый огонь (например, зажигалку) - он вызывает локальное перегревание и деформацию
• Храните в сухом месте при комнатной температуре - срок хранения составляет 7 лет
• Для массового монтажа выбирайте упаковку по 50 метров - экономично и практично для сервисных служб
• Желтый цвет хорошо сочетается с другими цветами в системах маркировки - используйте как сигнал “внимание” или “фаза”
