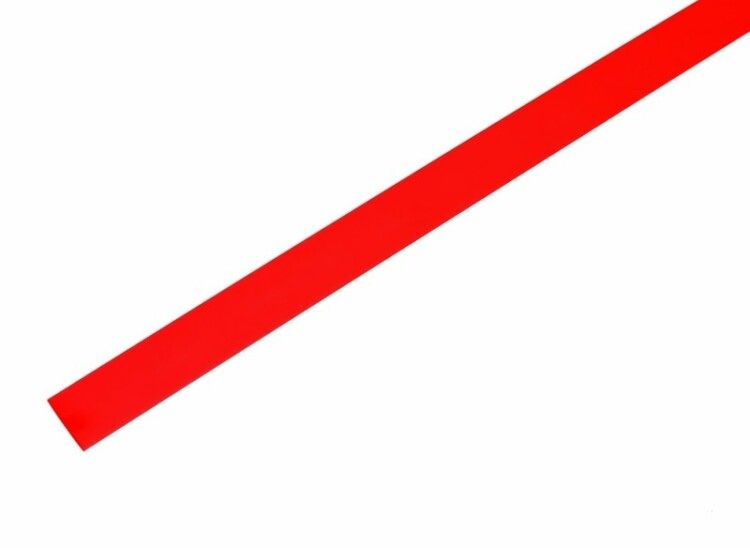

Термоусаживаемая трубка 9,0 4,5 мм, красная, упаковка 50 шт. по 1 м, REXANT - 20-9004 MEET

Термоусадочная трубка 9,0/4,5 мм, красная, упаковка 50 шт. по 1 м от REXANT - это тонкостенный изоляционный материал на основе полиолефина с коэффициентом усадки 2:1, подходящий для защиты электрических соединений, маркировки проводов и герметизации кабельных пучков. Артикулы etm20-9004 и 20-9004 соответствуют требованиям UL и обеспечивают надежную изоляцию при рабочем напряжении до 600 В.

Назначение и область применения

Термоусадочная трубка 9,0/4,5 мм, красная, упаковка 50 шт. по 1 м используется для:

• изоляции и восстановления повреждённой оболочки кабелей и проводов;
• герметизации электрических соединений от влаги, пыли и коррозии;
• бандажирования жгутов проводов для удобства сборки и фиксации;
• цветовой маркировки цепей, фаз, полярности или функциональных групп;
• защиты мест сварки, опрессовки и пайки от механических воздействий.

Подходит для применения в бытовой, промышленной и автомобильной электронике, на станках, в распределительных щитах, в системах управления и силовых цепях.

Технические характеристики

• Диаметр до усадки: 9 мм
• Диаметр после усадки: 4,5 мм
• Коэффициент усадки: 2:1 - трубка сужается вдвое при нагреве
• Материал: галоген-free полиолефин - экологичный, не выделяет токсичных газов при перегреве
• Толщина стенки после усадки: 0,6 мм - достаточна для механической защиты, но сохраняет гибкость
• Рабочая температура: от -40 C до +125 C - работает в широком температурном диапазоне
• Рабочее напряжение: 600 В - подходит для сетей переменного и постоянного тока до этого значения
• Электрическая прочность: ≥19,7 кВ/мм - высокая изоляция даже при малой толщине
• Удельное электрическое сопротивление: 10¹⁴ Ом·см - минимальный риск утечки тока
• Прочность на растяжение: ≥10,4 МПа - устойчив к механическому растяжению
• Относительное удлинение при разрыве: ≥200% - эластична, не трескается при деформациях
• Соответствие UL: да - сертифицирована по американскому стандарту безопасности
• Цвет: красный - легко различим, подходит для цветового кодирования
• Возможность маркировки: да - можно помечать этикетками, маркерами, термотransферным способом

Совместимость и монтаж

Термоусадочная трубка 9,0/4,5 мм, красная, упаковка 50 шт. по 1 м совместима с любыми проводами и кабелями, внешний диаметр которых не превышает 9 мм до усадки. После нагрева она плотно облегает поверхность с диаметром до 4,5 мм.

Рекомендации по монтажу:

• Перед установкой проверьте, что диаметр объекта (например, соединения) меньше 9 мм - иначе трубка не наденется.
• Нагревайте равномерно с помощью термофена или газовой горелки REXANT - избегайте локального перегрева, чтобы не прожечь материал.
• Не используйте открытый пламя напрямую - это может вызвать обугливание или деформацию.
• При работе с многожильными проводами убедитесь, что изоляция между жилами не выпирает за пределы 9 мм - иначе трубка не закроет всё полностью.
• После усадки проверьте целостность изоляции: трубка должна быть без пузырей, трещин и неравномерного сжатия.

Безопасность и стандарты

• Соответствует стандарту UL - подтверждает соответствие требованиям безопасности США.
• Не содержит галогенов - при возгорании не выделяет едких паров хлора или брома.
• Самозатухающая - не поддерживает горение; после удаления источника огня прекращает гореть.
• Рабочее напряжение 600 В позволяет применять её в большинстве бытовых и промышленных цепей.

Преимущества

• Высокая степень усадки (2:1) - позволяет использовать одну трубку для различных диаметров проводов.
• Тонкостенная конструкция (0,6 мм) - минимизирует объем, не снижая прочность.
• Стойкость к температурным колебаниям - сохраняет свойства при -40 C и +125 C.
• Легко маркируется - идеальна для цветовой идентификации в сложных схемах.
• Долгий срок службы - гарантия 7 лет на эксплуатацию и хранение.

Ограничения применения

• Не применяется для изоляции соединений с напряжением выше 600 В - требуется более толстая или специализированная изоляция.
• Не рекомендуется для длительного контакта с растворителями, маслами и агрессивными химикатами - возможна потеря эластичности.
• Не заменяет основную изоляцию кабеля - служит лишь защитным и восстанавливающим слоем.
• Требует теплового воздействия - невозможно использовать без термофена или аналогичного устройства.
• Не подходит для помещений с постоянным давлением жидкости или пара - не является герметичным соединением типа “водонепроницаемый” без дополнительных мер.

Примеры использования

• Защита места пайки на печатной плате в автомобильной электронике.
• Цветовая маркировка фаз L1/L2/L3 в трехфазной сети 380 В.
• Обработка соединений в распределительном щите после опрессовки клемм.
• Фиксация и изоляция проводов в системах управления станков ЧПУ.
• Замена поврежденной изоляции на кабеле питания бытового оборудования.

Практические советы

• При использовании нескольких трубок подряд - оставляйте зазор 5–10 мм между ними, чтобы избежать слияния при нагреве.
• Для точной маркировки используйте термостойкие этикетки или маркеры с алкидной основой - обычные чернила могут смазаться.
• Храните в сухом месте при комнатной температуре - не допускайте попадания УФ-лучей и прямого солнца.
• При необходимости разрезать трубку - используйте острые ножницы, чтобы не повредить внутреннюю структуру.
• Для больших партий - разложите трубки перед работой, чтобы они не спутались; 50 штук по 1 метру - достаточно для крупного проекта.
