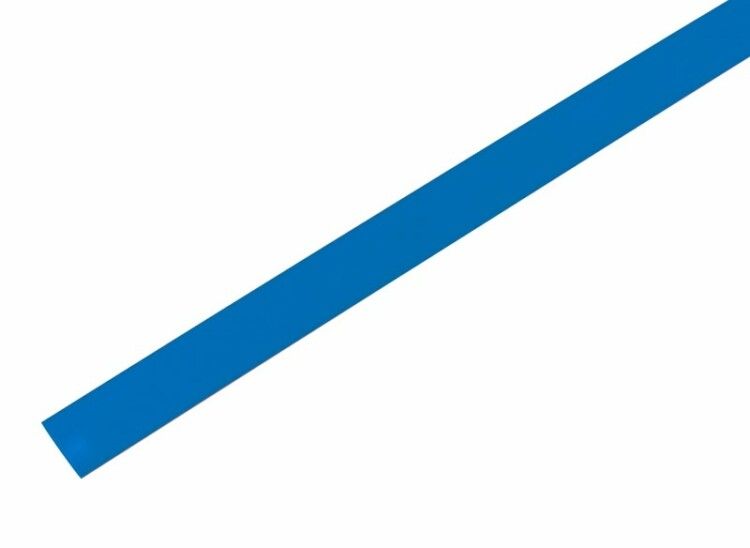

Термоусаживаемая трубка 9,0 4,5 мм, синяя, упаковка 50 шт. по 1 м, REXANT - 20-9005 MEET

Термоусадочная трубка 9,0/4,5 мм, синяя, упаковка 50 шт. по 1 м от REXANT - это тонкостенный изоляционный материал на основе полиолефина с коэффициентом усадки 2:1, подходящий для защиты и маркировки электрических соединений, кабелей и проводов. Артикулы 20-9005 и etm20-9005 обеспечивают надежную изоляцию при рабочем напряжении до 600 В.

Назначение и область применения

Термоусадочная трубка 9,0/4,5 мм, синяя, упаковка 50 шт. по 1 м используется для:

• изоляции электрических соединений и кабельных ответвлений;
• герметизации мест спайки, опрессовки и зажимов;
• бандажирования пучков проводов и кабелей;
• цветовой маркировки жил и цепей;
• защиты от коррозии, влаги и механических повреждений.

Подходит для работ в условиях промышленного оборудования, автомобильной электроники, силовых щитов, бытовой техники и систем автоматизации.

Технические характеристики

• Диаметр до усадки: 9 мм
• Диаметр после усадки: 4,5 мм
• Коэффициент усадки: 2:1 - позволяет плотно облегать поверхности с диаметром до 4,5 мм
• Толщина стенки после усадки: 0,6 мм - сохраняет гибкость и компактность
• Материал: полиолефин - устойчив к УФ, маслам, химикатам
• Рабочая температура: от -40 C до +125 C - подходит для экстремальных условий
• Номинальное поперечное сечение: 15,9–63,59 мм2 - соответствует проводам от 1,5 до 16 мм2
• Рабочее напряжение: 600 В
• Электрическая прочность: ≥19,7 кВ/мм
• Удельное электрическое сопротивление: 10¹⁴ Ом·см
• Прочность на растяжение: ≥10,4 МПа
• Относительное удлинение при разрыве: ≥200%
• Цвет: синий - стандартизирован для маркировки
• Галогены: отсутствуют - безопасна при пожаре
• Соответствие UL: да - сертифицирована по американским требованиям
• Возможность маркировки: да - можно использовать маркеры, принтеры, этикетки

Совместимость и монтаж

Термоусадочная трубка 9,0/4,5 мм, синяя, упаковка 50 шт. по 1 м совместима с любыми проводами и кабелями, чей диаметр после сборки не превышает 4,5 мм. Для монтажа требуется равномерный нагрев до 120–130 C.

• Перед усадкой трубка должна свободно надеваться на провод - используйте её до соединения контактов.
• Не рекомендуется применять пламя от обычной зажигалки - возможен перегрев и деформация.
• Оптимальный инструмент: термофен REXANT с регулировкой температуры.
• При работе с многожильными кабелями - предварительно зачистите и изолируйте жилы, затем наденьте трубку и прогрейте от центра к краям.

Безопасность и стандарты

• Соответствует стандарту UL - подтверждает соответствие требованиям безопасности США.
• Не содержит галогенов - при горении не выделяет токсичных паров.
• Самозатухающий материал - не поддерживает горение вне источника пламени.
• Рабочее напряжение 600 В - допущено для сетей переменного тока до 600 В.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям.
• Тонкостенная конструкция минимизирует объем изоляции без потери прочности.
• Стойкость к широкому диапазону температур - от глубоких холодов до высоких нагрузок.
• Цветовая маркировка упрощает идентификацию цепей и снижает риск ошибок при обслуживании.
• Долговечность: гарантийный срок эксплуатации и хранения - 7 лет.

Ограничения применения

• Не применяется для изоляции соединений с напряжением выше 600 В - требует дополнительной защиты.
• Не подходит для постоянного воздействия прямых солнечных лучей без внешней оболочки - хотя материал устойчив к УФ, долгосрочное воздействие может вызвать выцветание.
• Не рекомендовано использование в средах с постоянным контактом с растворителями, кислотами и щелочами - возможна деградация материала.
• При слишком быстром нагреве возможна неравномерная усадка - требуется контроль температуры.

Примеры использования

• Изоляция места пайки в печатной плате автомобиля.
• Защита клемм в распределительном щите с напряжением 220 В.
• Маркировка фаз A/B/C в трёхфазной сети цветом синего - согласно ЕСКД.
• Обмотка пучка проводов в системе управления станком для предотвращения перетирания.
• Герметизация входа кабеля в корпус устройства IP65.

Практические советы

• Выбирайте длину трубки с запасом - она уменьшится в длине на 5–8% при усадке.
• Для точной маркировки используйте термостойкие маркеры - обычная ручка может стереться.
• Храните в сухом месте при комнатной температуре - не замораживайте и не подвергайте перегреву до использования.
• При необходимости одновременной усадки нескольких участков - начинайте с самого удалённого от источника тепла.
• Артикулы 20-9005 и etm20-9005 - один и тот же продукт; различаются лишь форматы номера в каталогах.
