Трубка термоусаживаемая CTTK(3:1)-95/25 черная (1.22м) | 79205 КВТ

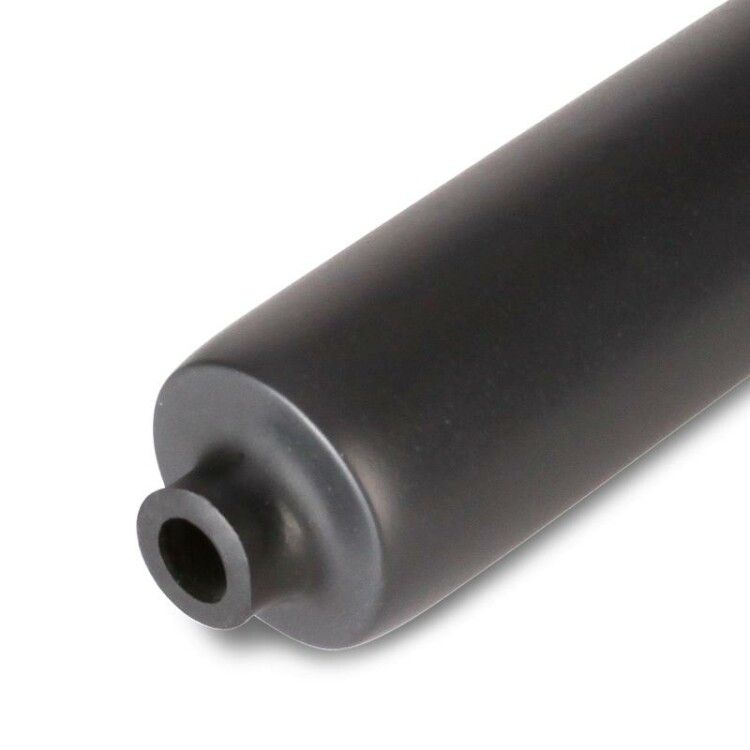

Трубка термоусаживаемая CTTK(3:1)-95/25 черная (1.22 м) КВТ - это среднестенная клеевая термоусадочная трубка из полиолефина, предназначенная для герметизации, изоляции и защиты от коррозии крупных кабельных соединений в условиях повышенной механической нагрузки и внешних воздействий. Продукт сочетает высокую степень усадки (3:1), усиленную стенку и надёжный клеевой слой, что делает его особенно эффективным для работы с кабелями сложного профиля.

Назначение и область применения

Трубка термоусаживаемая CTTK(3:1)-95/25 черная (1.22 м) КВТ используется для:

• герметизации и изоляции ответвлений, скруток и соединений кабелей;
• защиты от влаги, пыли, химических веществ и коррозии;
• усиления механической прочности мест соединений;
• монтажа на кабелях с выраженным рельефом - например, где есть переходы между жилами, экранами, бронёй или оплеткой.

Область применения - электроэнергетика, телекоммуникации, промышленное оборудование, энергообъекты на открытом воздухе. Подходит для установки в помещениях и на улице благодаря устойчивости к УФ-излучению и перепадам температур.

Технические характеристики

• Наружный диаметр до усадки: 95 мм
• Диаметр после усадки: 25 мм
• Коэффициент усадки: 3:1
• Толщина стенки после усадки: 3,8 мм
• Материал: полиолефин с термоплавким клеевым слоем
• Температура эксплуатации: от -55 C до +125 C
• Номинальное напряжение: 1000 В
• Цвет: чёрный
• Длина: 1,22 м
• Стандарт: ТУ 2247-021-97284872-2006

Клеевой слой нанесён по всей внутренней поверхности методом соэкструзии - он равномерно расплавляется при нагреве и заполняет все зазоры, образуя монолитную герметичную оболочку.

Совместимость и монтаж

Трубка термоусаживаемая CTTK(3:1)-95/25 черная (1.22 м) КВТ совместима с любыми кабелями, диаметр которых до усадки не превышает 95 мм, а после усадки соответствует 25 мм. Для монтажа требуется источник тепла с контролируемой температурой:

• строительный фен серии ТТ;
• пропановая горелка ПГ;
• портативная бутановая горелка «КВТ».

Рекомендуется начинать прогрев с центра трубки, двигаясь к краям - так предотвращаются складки и неравномерная усадка. Перед монтажом необходимо удалить с кабеля грязь, влагу и острые края, чтобы не повредить стенку при усадке.

Особенности конструкции

Трубка термоусаживаемая CTTK(3:1)-95/25 черная (1.22 м) КВТ относится к категории «среднестенных» - её стенка в 1,5–2 раза толще, чем у обычных трубок с коэффициентом 4:1. Это даёт:

• повышенную ударопрочность;
• большую стойкость к истиранию и механическим повреждениям;
• более надёжную защиту в условиях вибраций и трения.

Клеевой слой обеспечивает не только гидроизоляцию, но и дополнительную связь с основой - даже при деформациях кабеля оболочка остаётся плотно прилегающей.

Преимущества

• Высокий коэффициент усадки (3:1) позволяет применять трубку на кабелях с большим перепадом диаметров - например, на соединениях с бронёй или многослойной изоляцией.
• Усиленная стенка снижает риск повреждения при транспортировке, монтаже и эксплуатации.
• Клеевой слой создаёт полностью герметичную структуру без воздушных пузырей и капиллярных путей проникновения влаги.
• Чёрный цвет и UV-стабильный состав обеспечивают долговечность на открытом воздухе.
• Соответствие нормативу ТУ 2247-021-97284872-2006 гарантирует соответствие требованиям российских стандартов.

Ограничения применения

• Не рекомендуется использовать для постоянного контакта с открытым пламенем или при температурах выше +125 C - возможна потеря механических свойств.
• Не подходит для монтажа на кабелях с диаметром более 95 мм - трубка не сможет полностью охватить поверхность.
• При использовании на сильно изогнутых участках кабеля перед усадкой следует проверить радиус изгиба - слишком малый радиус может вызвать перегрузку материала.
• Не является заменой силовой изоляции - работает как защитная оболочка, но не рассчитана на изоляцию под напряжением свыше 1000 В.

Примеры использования

• Запайка соединений в силовых кабелях 10 кВ с медной бронёй и экранирующим слоем.
• Защита муфт в подземных кабельных линиях, где есть риск попадания воды и почвенной коррозии.
• Изоляция и бандажирование пучков проводов в промышленных станках с высокой вибрацией.
• Герметизация входов кабелей в щиты и корпуса оборудования на открытых площадках.
• Монтаж в телекоммуникационных шкафах, где важна защита от пыли и влаги.

Практические советы

• Перед монтажом убедитесь, что диаметр кабеля до усадки не превышает 95 мм - иначе трубка не закроет всю поверхность.
• При работе с несколькими трубками одновременно - используйте одинаковый режим нагрева, чтобы добиться равномерной усадки.
• Не допускайте перегрева: при температуре выше 200 C полиолефин начинает деградировать, а клей - вытекать.
• После усадки проверьте герметичность: если клей просочился через край - всё сделано правильно; если клей отсутствует - возможно, недостаточно нагрели или был загрязнён кабель.
• Храните трубку в сухом месте, избегая длительного воздействия прямого солнца - хотя она устойчива к УФ, длительное пребывание на свету может изменить цвет.
