Трубка термоусаживаемая ТТШ-10-50/20 зеленая | 84894 КВТ

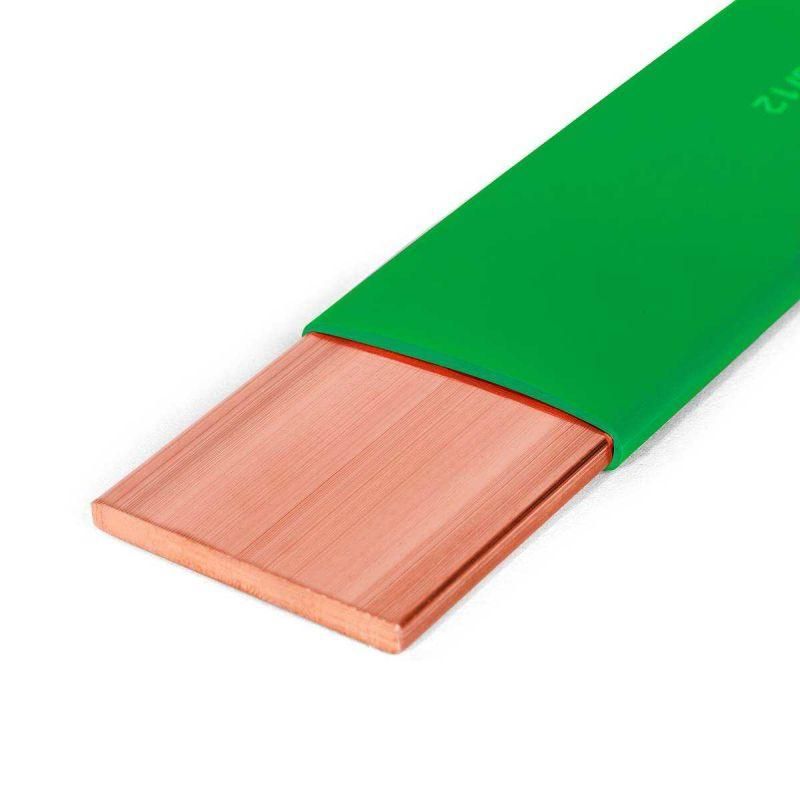

Трубка термоусадочная ТТШ-10-50/20 зеленая от КВТ предназначена для изоляции и защиты токоведущих шин в распределительных устройствах и на подстанциях. Благодаря коэффициенту усадки 2.5:1 и рабочему напряжению 10 кВ, она обеспечивает надежную электроизоляцию даже в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения.

Назначение и область применения

Трубка термоусадочная ТТШ-10-50/20 зеленая используется для изоляции медных и алюминиевых шин в электротехнических шкафах, распределительных устройствах и на открытых подстанциях. Применяется там, где требуется высокая электрическая прочность, защита от короткого замыкания, вызванного попаданием животных или пыли, а также снижение габаритов компоновки за счет уменьшения расстояния между фазами. Подходит для внутренней и наружной установки благодаря устойчивости к ультрафиолету.

Технические характеристики

• Тип: термоусаживаемая трубка
• Диаметр до усадки: 50 мм
• Диаметр после усадки: 20 мм
• Коэффициент усадки: 2.5:1 - позволяет плотно облегать шины различного диаметра
• Материал: полиолефин (PEX), безгалогенный состав - безопасен при возгорании, не выделяет токсичных газов
• Толщина стенки после усадки: 2 мм - достаточна для механической и электрической защиты
• Рабочая температура: от –55 C до +125 C - работает в экстремальных климатических условиях
• Рабочее напряжение: 10 кВ - рассчитана на средневольтовые сети
• Цвет: зеленый - соответствует цветовой маркировке фаз (L2)
• Стойкость к УФ-излучению - сохраняет целостность на открытом воздухе

Совместимость и монтаж

Трубка термоусадочная ТТШ-10-50/20 зеленая совместима со шинами диаметром до 20 мм после усадки. Для монтажа необходим источник тепла: высокотемпературный фен серии ТТ, пропановая горелка ПГ или портативная бутановая горелка КВТ. Нагрев следует равномерно распределять по всей поверхности, начиная с центра и двигаясь к краям. Перед монтажом проверьте, что шина чистая и сухая - грязь или влага могут нарушить адгезию материала.

Если для одной шины подходят две трубки - выбирайте большую по исходному диаметру (50 мм), чтобы гарантировать плотное прилегание после усадки.

Безопасность и стандарты

Трубка термоусадочная ТТШ-10-50/20 зеленая изготовлена из безгалогенного полиолефина, что соответствует требованиям безопасности при пожаре - материал не выделяет едких газов. Соответствует аналогам BPTM (Raychem) и BBI (3M) по уровню электрической прочности и термостойкости. Рабочее напряжение 10 кВ делает её пригодной для использования в сетях до 10 кВ согласно ГОСТ Р 50030.2–2010.

Преимущества

• Уменьшает расстояние между фазными шинами - экономит место в шкафах и щитах
• Защищает от короткого замыкания при контакте с животными или птицами
• Не подвержена химической коррозии - долговечна в агрессивных средах
• Высокая электрическая прочность - предотвращает пробои даже при перегрузках
• Устойчива к УФ-излучению - не трескается и не выцветает на открытом воздухе
• Экологически безопасна - не содержит галогенов, не опасна при горении

Ограничения применения

• Не применяется для изоляции проводов меньшего сечения - минимальный диаметр после усадки 20 мм требует соответствующего размера шины
• Не рекомендовано использование в местах постоянного механического трения или вибрации - возможна эрозия поверхности
• Не предназначен для работы при температурах выше +125 C - риск деформации и потери изоляционных свойств
• Не заменяет основную изоляцию в высоковольтных системах свыше 10 кВ

Примеры использования

• Изоляция фазных шин в ячейках КРУ 6–10 кВ
• Обмотка шин в распределительных пунктах (РП) и трансформаторных подстанциях (ТП)
• Защита контактных групп в силовых щитах на промышленных объектах
• Изолирование шин на открытых подстанциях в регионах с жестким климатом
• Монтаж в помещениях с высокой влажностью - цеха, насосные станции, холодильные камеры

Практические советы

• Перед монтажом прогрейте трубку термоусадочную ТТШ-10-50/20 зеленую равномерно - неравномерный нагрев вызывает складки и воздушные пузыри
• Используйте только сертифицированные источники тепла - некачественные фены могут повредить материал
• Проверяйте соответствие диаметра шины и усадочного профиля - если шина больше 20 мм, трубка не обеспечит герметичности
• При наружном монтаже убедитесь, что концы трубки закрыты - вода может попасть внутрь через незапечатанные торцы
• Цвет зеленый соответствует L2 - используйте для правильной фазной маркировки в соответствии с ПУЭ
