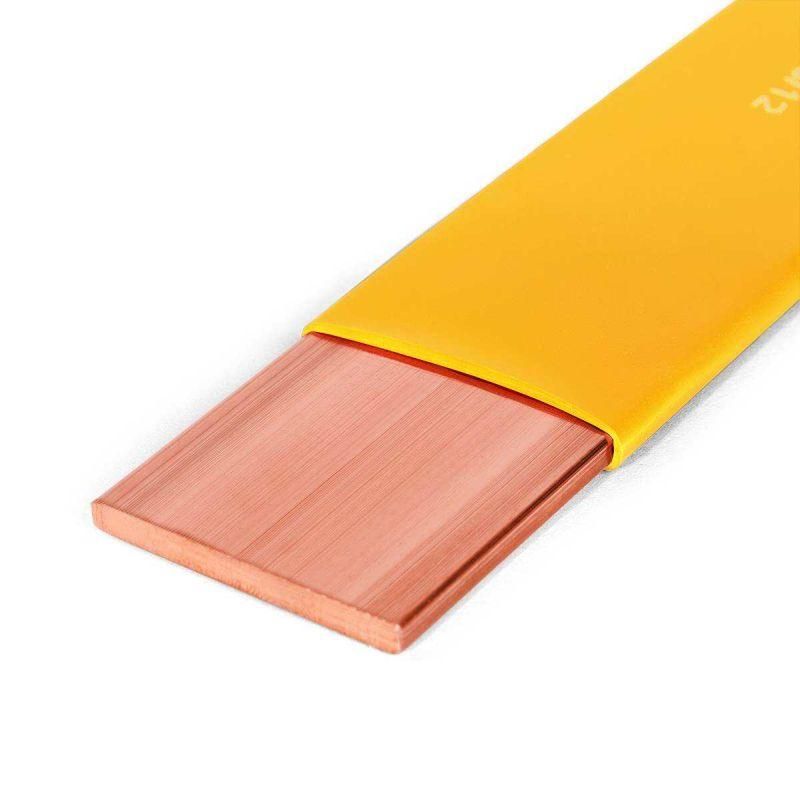

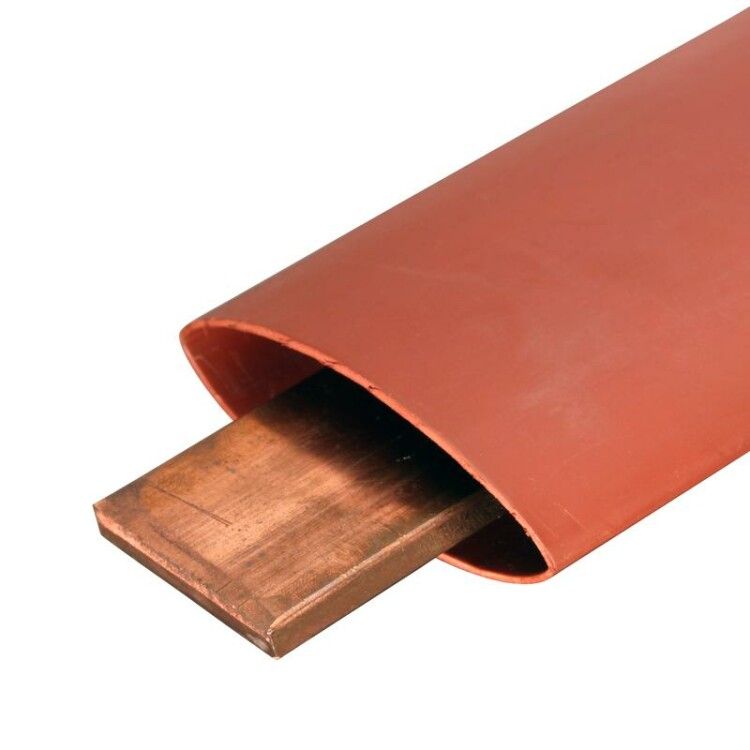

Трубка термоусаживаемая ТТШ-10-50/20 желтая | 84900 КВТ

Трубка термоусадочная ТТШ-10-50/20 желтая от КВТ предназначена для изоляции и защиты токоведущих шин в распределительных устройствах и на подстанциях. Благодаря коэффициенту усадки 2.5:1 и рабочему напряжению 10 кВ, она обеспечивает надёжную электроизоляцию даже в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения.

Назначение и область применения

Трубка термоусадочная ТТШ-10-50/20 желтая используется для изоляции медных и алюминиевых шин в электротехнических шкафах, распределительных устройствах и на открытых подстанциях. Применяется там, где требуется высокая электрическая прочность, защита от короткого замыкания, вызванного попаданием животных или птиц, а также защита от химической коррозии. Подходит для наружной установки благодаря устойчивости к ультрафиолету.

Технические характеристики

• Тип: термоусаживаемая трубка
• Диаметр до усадки: 50 мм
• Диаметр после усадки: 20 мм
• Коэффициент усадки: 2.5:1 - означает, что трубка сужается в 2.5 раза при нагреве
• Материал: полиолефин (PEX), без галогенов - не выделяет токсичных веществ при возгорании
• Толщина стенки после усадки: 2 мм
• Рабочая температура: от –55 C до +125 C
• Рабочее напряжение: 10 кВ
• Цвет: жёлтый - соответствует цветовой маркировке фазы L1 по ГОСТ
• Исполнение: среднестенная - оптимальное соотношение прочности и гибкости

Совместимость и монтаж

Трубка термоусадочная ТТШ-10-50/20 желтая подходит для шин с внешним диаметром до 50 мм. После нагрева плотно облегает поверхность, образуя герметичную изоляцию. Для монтажа используются:

• Высокотемпературные строительные фены серии ТТ
• Пропановая горелка ПГ
• Портативные бутановые горелки КВТ

При выборе размера: если подходят две трубки - предпочтительнее большая, чтобы обеспечить равномерную усадку без перегрузки материала.

Безопасность и стандарты

Трубка термоусадочная ТТШ-10-50/20 желтая изготовлена из галоген-free материала - при пожаре не выделяет едких газов, что повышает безопасность в закрытых помещениях. Соответствует требованиям к изоляционным материалам для высоковольтных систем до 10 кВ. Устойчива к УФ-излучению, что делает её пригодной для наружного использования без дополнительной защиты.

Преимущества

• Обеспечивает надёжную изоляцию при напряжении до 10 кВ
• Уменьшает минимальное расстояние между фазными шинами - экономит место в шкафах
• Защищает от коротких замыканий из-за контакта с живностью
• Не подвержена химической коррозии - долгий срок службы в агрессивных средах
• Стойкость к экстремальным температурам - работает в холодных и жарких условиях
• Яркий жёлтый цвет - удобна для визуального контроля и соблюдения цветовой маркировки

Ограничения применения

• Не применяется для изоляции проводов с малым диаметром - слишком велика начальная форма
• Требует обязательного нагрева для усадки; не подходит для самосжимающихся решений
• Не рекомендовано использование в местах постоянного механического трения или abrasion - материал не предназначен для защиты от истирания
• Не следует применять при температурах выше +125 C - возможна деформация

Примеры использования

• Изоляция фазных шин в комплектных распределительных устройствах (КРУ) 6–10 кВ
• Закрытие соединений между шинами в ячейках КРУ на подстанциях
• Защита шин в outdoor-шкафах на промышленных объектах
• Изолирование ответвлений от главной шины в цеховых электрощитах

Практические советы

• Перед монтажом проверьте, что диаметр шины не превышает 50 мм - иначе трубка не сможет полностью обхватить поверхность
• Нагревайте равномерно, двигаясь от одного конца к другому - так избежите образования пузырей и неравномерной усадки
• Жёлтый цвет соответствует фазе L1; используйте другие цвета (красный, зелёный) для других фаз - соблюдайте цветовую стандартизацию
• При работе в сырых условиях - убедитесь, что шина перед монтажом сухая, иначе влага останется под трубкой и может вызвать пробой
• Аналоги: BPTM (Raychem), BBI (3M) - если нужна замена, эти модели совпадают по основным параметрам
