Трубка термоусаживаемая ТТШ-10-75/30 зеленая | 84895 КВТ

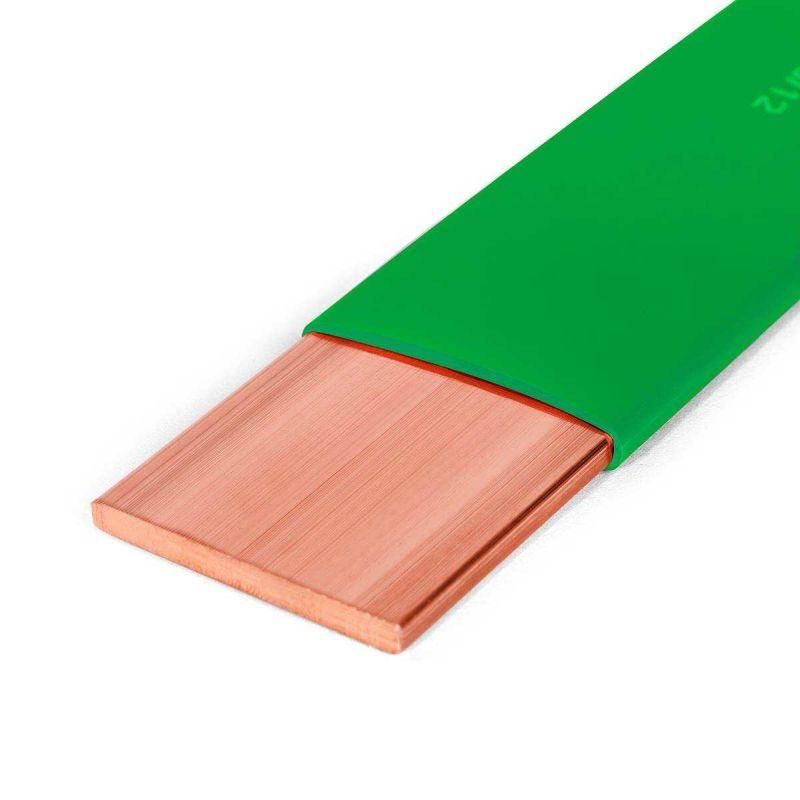

Трубка термоусадочная ТТШ-10-75/30 зеленая от КВТ предназначена для изоляции и защиты шин на электротехнических подстанциях и в распределительных щитах. Благодаря коэффициенту усадки 2.5 и рабочему напряжению 10 кВ, она обеспечивает надёжную изоляцию даже в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения.

Назначение и область применения

Трубка термоусадочная ТТШ-10-75/30 зеленая используется для изоляции медных и алюминиевых шин в распределительных устройствах, трансформаторных подстанциях и силовых шкафах. Применяется как внутри помещений, так и на открытых площадках - благодаря устойчивости к ультрафиолету и химическим воздействиям. Также защищает оборудование от коротких замыканий, вызванных попаданием птиц или мелких животных.

Технические характеристики

• Тип: термоусаживаемая трубка
• Диаметр до усадки: 75 мм
• Диаметр после усадки: 30 мм
• Коэффициент усадки: 2.5:1 - означает, что трубка сужается в 2.5 раза при нагреве
• Материал: полиолефин (PEX), без галогенов - безопасна при возгорании, не выделяет токсичных паров
• Толщина стенки после усадки: 2 мм
• Исполнение: среднестенная - оптимальное соотношение прочности и гибкости
• Цвет: зелёный - соответствует цветовой маркировке фазы
• Рабочий диапазон температур: от –55 C до +125 C
• Рабочее напряжение: 10 кВ

Совместимость и монтаж

Трубка термоусадочная ТТШ-10-75/30 зеленая совместима с шинами любого профиля, если их исходный диаметр не превышает 75 мм. После нагрева плотно облегает поверхность, образуя герметичную изоляцию.

Для монтажа требуется источник тепла:

• Высокотемпературный строительный фен серии ТТ
• Пропановая горелка ПГ
• Портативная бутановая горелка КВТ

При выборе размера: если подходят две трубки - предпочтительнее большая (75 мм), чтобы обеспечить равномерную усадку без перегрузки материала.

Безопасность и стандарты

Трубка термоусадочная ТТШ-10-75/30 зеленая изготовлена из галоген-free полиолефина, что соответствует требованиям безопасности при работе в закрытых помещениях. Отсутствие галогенов снижает риск образования едких газов при повреждении. Рабочее напряжение 10 кВ гарантирует соответствие нормам для средневольтовых систем.

Преимущества

• Увеличивает пробойное напряжение между фазами - позволяет сократить расстояния между шинами и компактнее размещать оборудование
• Защита от коррозии - материал устойчив к агрессивным средам, включая влажность и химические испарения
• Стойкость к УФ-излучению - сохраняет целостность при наружной установке
• Электроизоляционная прочность - предотвращает пробои даже при механическом контакте с посторонними предметами
• Легко монтируется - не требует сложных инструментов или специальной подготовки

Ограничения применения

• Не применяется для изоляции проводов с малым сечением - слишком крупный диаметр делает её неэффективной
• Не рекомендовано использование при температурах выше +125 C - возможна деформация
• Не предназначен для постоянного погружения в жидкости - хотя устойчива к влаге, не является герметичной оболочкой для подводных применений
• Требует точного контроля температуры при монтаже - перегрев может привести к прожигу или потере эластичности

Примеры использования

• Изоляция фазных шин в ячейках КРУ 6–10 кВ
• Обмотка шин в распределительном щите на промышленном предприятии
• Защита контактных групп на открытых подстанциях в регионах с высокой влажностью
• Изолирование переходов между шинами и коммутационными аппаратами

Практические советы

• Перед монтажом проверьте, что поверхность шины чистая и сухая - грязь или влага могут нарушить адгезию
• Нагревайте трубку равномерно, начиная с одного конца и двигаясь к другому - это предотвратит складки и пузыри
• Выбирайте зелёную трубку именно для фазы L2 - соблюдайте цветовую стандартизацию (L1 - жёлтая, L2 - зелёная, L3 - красная)
• Если трубка плохо садится - возможно, исходный диаметр шины меньше 60 мм; используйте более мелкий размер
• Храните в сухом месте, избегая длительного воздействия прямого солнечного света - даже устойчивые материалы со временем стареют
