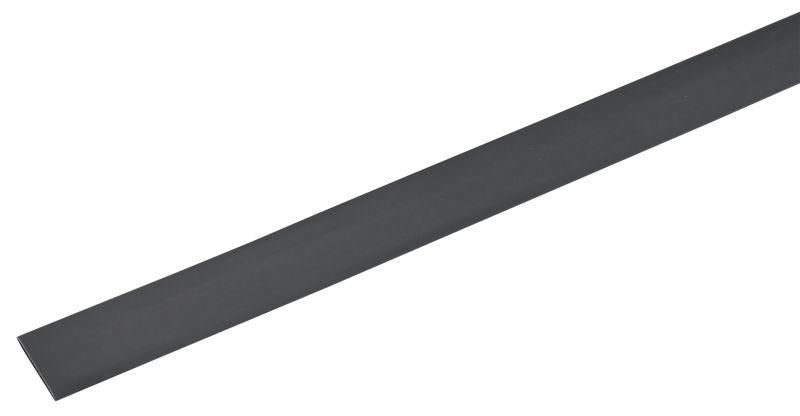

Трубка термоусадочная ТТУ 10/5 черная 1м | UDR10-010-005-001-K02-G GENERICA IEK

Трубка термоусадочная ТТУ 10/5 черная 1 метр от GENERICA - тонкостенный изоляционный элемент с коэффициентом усадки 2:1, предназначен для защиты и изоляции соединений проводов, пайки и маркировки кабелей. Артикул udr10-010-005-001-k02-g соответствует серийному исполнению, совместимому с большинством промышленных и бытовых задач.

Назначение и область применения

Трубка термоусадочная ТТУ 10/5 черная 1 метр используется для:

• Электрической изоляции соединений между проводами и кабелями;
• Защиты паяных участков от окисления, влаги и механических повреждений;
• Маркировки жил и кабельных групп по цвету и расположению;
• Фиксации и герметизации точек ответвлений в распределительных коробках и на оборудовании.

Подходит для работы в условиях постоянной вибрации, перепадов температур и повышенной запылённости - например, на станках, в щитовых, на автотранспорте и в системах автоматизации.

Технические характеристики

• Диаметр до усадки: 10 мм - позволяет надевать на крупные соединения, клеммы или пучки проводов;
• Диаметр после усадки: 5 мм - плотно облегает поверхность, обеспечивая надёжную фиксацию;
• Коэффициент усадки: 2:1 - материал равномерно сужается при нагреве, не образуя складок;
• Материал: полиэтилен высокого давления (ПЭВД) с добавлением EVA - сочетает гибкость, долговечность и устойчивость к химическим воздействиям;
• Толщина стенки после усадки: 0,42 мм - оптимальна для лёгких нагрузок, не увеличивает габариты сборки;
• Рабочая температура: от –30 C до +125 C - выдерживает экстремальные условия внутри шкафов и на улице;
• Цвет: чёрный - универсальный, не выгорает на свету, удобен для маскировки и маркировки;
• Исполнение: тонкостенное - минимизирует объём, сохраняет гибкость после усадки.

Совместимость и монтаж

Трубка термоусадочная ТТУ 10/5 черная 1 метр легко надевается на провода любого типа - медные, алюминиевые, многожильные, одножильные. Для монтажа требуется тепловая пушка или фен с регулируемой температурой (не выше 180 C). Нагрев следует начинать с центра, двигаясь к краям, чтобы избежать воздушных пузырей. Учитывайте посадочный диаметр: перед усадкой внутренний диаметр 10 мм позволяет использовать её даже на клеммах с большим шагом. После усадки - 5 мм - идеально для проводов сечением до 2,5 мм2.

Безопасность и стандарты

Трубка термоусадочная ТТУ 10/5 черная 1 метр соответствует требованиям к электроизоляционным материалам, применяемым в соответствии с ГОСТ Р МЭК 60688. Не содержит свинца и других токсичных веществ. Применима в помещениях с нормальной влажностью и в закрытых корпусах оборудования. Не рекомендована для длительного пребывания под прямыми солнечными лучами вне защитного кожуха.

Преимущества

• Высокая степень усадки (2:1) гарантирует плотное прилегание даже к неровным поверхностям;
• Тонкая стенка снижает вес и объём сборки - важно для компактных устройств;
• Стабильность свойств в широком диапазоне температур - от мороза до нагрева в шкафах управления;
• Удобство монтажа: не требует клея, заливки или сложных инструментов;
• Чёрный цвет не выцветает и хорошо контрастирует с другими изоляторами при визуальном контроле.

Ограничения применения

• Не предназначена для использования в открытых наружных установках без дополнительной защиты от УФ-излучения;
• Не подходит для мест с постоянным контактом с острыми кромками - возможны порезы тонкой стенки;
• Не обеспечивает водонепроницаемости при погружении - для этого нужны трубки с клеевым слоем (например, TTV);
• При температурах выше 125 C материал начинает деформироваться - не применяйте рядом с мощными нагревательными элементами без теплоизоляции.

Примеры использования

• Изоляция пайки в печатных платах и блоках питания;
• Закрытие соединений в силовых кабелях на конвейерах;
• Маркировка фаз L/N/PE в распределительных щитах IEK и аналогичных;
• Защита кабелей в автомобилях - особенно в зонах прохода через металлические детали;
• Группировка проводов в панелях управления станков и роботов.

Практические советы

• Перед использованием проверьте, что внешний диаметр соединения меньше 10 мм - иначе трубка не наденется;
• Обрезайте лишнюю длину до нагрева - после усадки изменить размер невозможно;
• Для длинных участков используйте несколько отрезков по 1 метру - не тяните одну трубку на 2–3 метра, она может не равномерно усесться;
• Храните в сухом месте при комнатной температуре - избыток влаги может затруднить усадку;
• Артикул udr10-010-005-001-k02-g - это именно версия от GENERICA; аналоги от IEK имеют другие параметры толщины и состава - не заменяйте без проверки.
