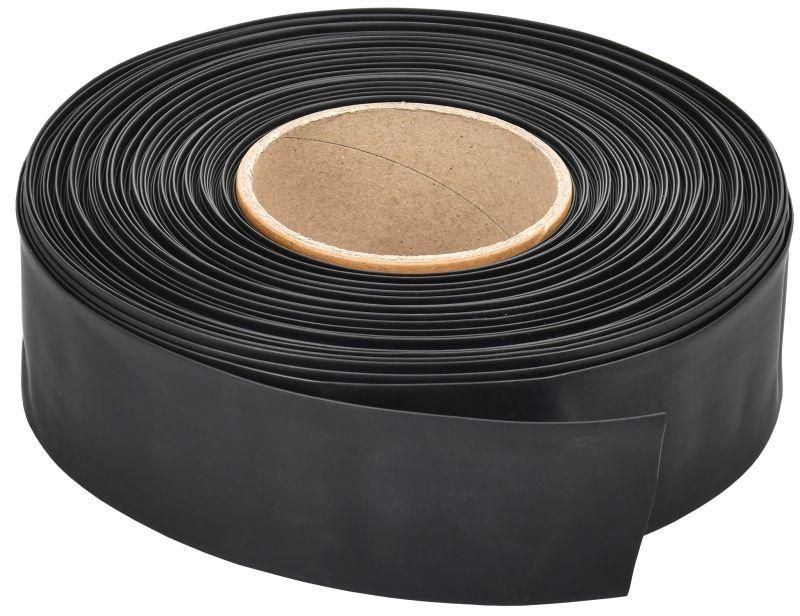

Трубка термоусадочная ТТУ 22/11 черная 100м | UDR10-022-014-100-K02-G GENERICA IEK

Трубка термоусадочная ТТУ 22/11 черная 100м (2:1) 24/13.2мм от бренда GENERICA - тонкостенный изоляционный элемент на основе полиэтилена, который сжимается при нагреве, плотно облегая провода, соединения и пайки. Артикул udr10-022-014-100-k02-g рассчитана на длительную работу в широком температурном диапазоне и подходит для промышленной и бытовой электромонтажной практики.

Назначение и область применения

Трубка термоусадочная ТТУ 22/11 черная 100м (2:1) 24/13.2мм используется для:

• Электрической изоляции соединений проводов, клемм и пайки;
• Защиты мест соединений от влаги, пыли, механических повреждений и химических воздействий;
• Маркировки кабелей и жил - цветовая идентификация при монтаже;
• Фиксации и герметизации ответвлений в распределительных коробках, щитах, оборудовании.

Подходит для работы в условиях производства, на транспорте, в энергетике, автоматизации и ремонте электрооборудования.

Технические характеристики

• Тип: термоусаживаемая, из полиэтилена высокого давления
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое
• Диаметр до усадки: 24 мм - позволяет надевать на крупные соединения и кабели
• Диаметр после усадки: 13.2 мм - плотно фиксируется на проводе или кабеле
• Толщина стенки после усадки: 0.6 мм - оптимальна для легкой, гибкой изоляции
• Рабочая температура: от –30 C до +125 C - выдерживает экстремальные условия
• Цвет: черный - универсальный, не выгорает на свету
• Исполнение: тонкостенная - снижает объем и вес, сохраняет гибкость
• Длина бухты: 100 метров - экономичный формат для масштабных работ

Совместимость и монтаж

Трубка термоусадочная ТТУ 22/11 черная 100м (2:1) 24/13.2мм совместима с любыми медными и алюминиевыми проводниками, кабелями и соединениями, имеющими внешний диаметр до 24 мм перед усадкой. После нагрева плотно обволакивает поверхность, образуя прочную изоляцию.

Как монтировать:

1. Перед установкой отключите питание и зачистите участок соединения.
2. Наденьте трубку на провод так, чтобы она перекрывала место соединения с запасом по 1–2 см с каждой стороны.
3. Нагрейте равномерно феном или теплогенератором - начинайте с центра, двигаясь к краям, чтобы выдавить воздух.
4. Не допускайте перегрева - материал может деформироваться или потечь при температуре выше 180 C.

Посадочный диаметр 24 мм позволяет использовать её даже на многожильных кабелях с изоляцией или разъемами.

Безопасность и стандарты

Трубка термоусадочная ТТУ 22/11 черная 100м (2:1) 24/13.2мм соответствует требованиям к электрической изоляции и не содержит токсичных веществ при нормальном использовании. Материал - полиэтилен - не поддерживает горение, не выделяет едких паров при усадке. Применяется в соответствии с ГОСТ Р 50971 и IEC 60684.

Преимущества

• Высокая степень усадки (2:1) обеспечивает надежное прилегание даже к неровным поверхностям.
• Тонкая стенка (0.6 мм) не увеличивает габариты сборки, удобна для плотной укладки в шкафах и каналах.
• Стабильность свойств в широком диапазоне температур - от мороза до нагрева оборудования.
• Черный цвет не выцветает, хорошо сочетается с большинством кабельных систем.
• 100-метровая бухта снижает стоимость метража и подходит для серийного монтажа.

Ограничения применения

• Не применяется для изоляции под напряжением более 1 кВ - требуются специализированные материалы.
• Не рекомендовано использование в средах с постоянным контактом с растворителями, маслами и агрессивными химикатами - возможна деградация полиэтилена.
• Не заменяет изолирующие муфты для силовых кабелей с высоким давлением или в подземных сетях.
• Требует обязательного нагрева - нельзя применять как самоклеящуюся изоляцию.

Примеры использования

• Изоляция пайки в печатных платах и контроллерах управления.
• Герметизация соединений в освещении, датчиках, промышленных станках.
• Маркировка фаз L/N/PE в распределительных щитах IEK и других брендов.
• Защита кабельных выводов в автомобилях, судах, железнодорожной аппаратуре.
• Обработка концов многожильных проводов перед зажимом в клеммах.

Практические советы

• Выбирайте длину с запасом - лучше взять больше, чем недостаточно; усадка не удлиняет трубку.
• Для точного контроля используйте термофен с регулировкой температуры - не направляйте пламя прямо.
• Храните в сухом месте, избегайте прямых солнечных лучей - УФ-излучение может ослабить материал.
• На одной бухте можно выполнить сотни соединений - экономьте, резая нужные отрезки, а не разматывая всю длину.
• Артикул udr10-022-014-100-k02-g от GENERICA совместим с продукцией IEK - можно использовать как аналог при закупке.
