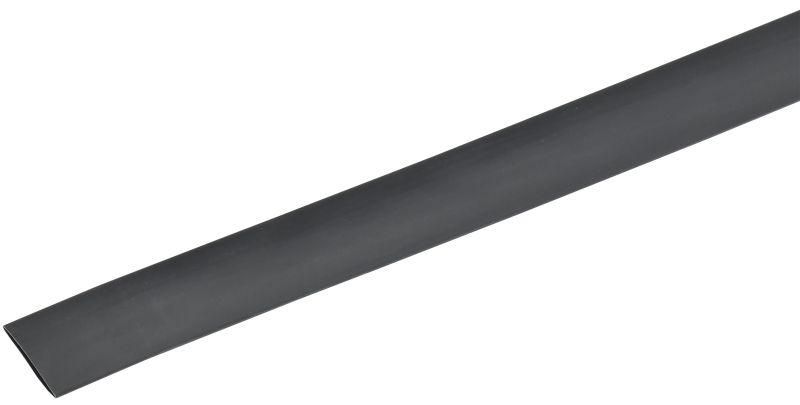

Трубка термоусадочная ТТУ 16/8 черная 1м | UDR10-016-008-001-K02-G GENERICA IEK

Трубка термоусадочная ТТУ 16/8 черная 1 метр от GENERICA - тонкостенный изоляционный элемент на основе полиэтилена, который надежно защищает и изолирует соединения проводов, пайки и кабельные ответвления. Артикул udr10-016-008-001-k02-g подходит для бытовой и промышленной электромонтажной практики.

Назначение и область применения

Трубка термоусадочная ТТУ 16/8 черная 1 метр используется для:

• Электрической изоляции соединений проводов и кабелей;
• Защиты пайки, клемм и разъемов от влаги, пыли и механических повреждений;
• Маркировки кабелей по цвету и группам;
• Фиксации жил в многожильных проводах перед спайкой.

Подходит для работы в условиях сухих помещений, на улице, в щитовых, на оборудовании с невысокими требованиями к гибкости - например, в автоматике, освещении, бытовых приборах и панелях управления.

Технические характеристики

• Тип: термоусаживаемая, коэффициент усадки 2:1 - при нагреве сужается вдвое по диаметру;
• Диаметр до усадки: 16,7 мм - позволяет легко одеть на крупные соединения;
• Диаметр после усадки: 9,6 мм - плотно облегает провод или кабель диаметром до 8–9 мм;
• Материал: полиэтилен высокого давления (ПЭВД) - прочный, химически стойкий, не выделяет токсинов при нагреве;
• Толщина стенки после усадки: 0,48 мм - оптимальна для легких нагрузок, не увеличивает объем соединения;
• Цвет: черный - универсальный, не выгорает на свету;
• Рабочий температурный диапазон: от –30 C до +125 C - выдерживает перепады в большинстве условий эксплуатации;
• Исполнение: тонкостенная - экономична по материалу, удобна для плотных мест монтажа.

Совместимость и монтаж

Трубка термоусадочная ТТУ 16/8 черная 1 метр совместима с любыми медными и алюминиевыми проводниками, имеющими внешний диаметр до 8 мм. Перед установкой необходимо:

• Зачистить и заизолировать соединение (например, с помощью клеммы или пайки);
• Надеть трубку на провод до места соединения - она должна свободно перемещаться;
• После сборки сместить её на участок, требующий изоляции;
• Равномерно прогреть феном (температура 110–130 C) от центра к краям - так предотвращаются складки и пузыри.

Не используйте открытый пламя - это вызывает деформацию и горение материала.

Безопасность и стандарты

Трубка термоусадочная ТТУ 16/8 черная 1 метр соответствует требованиям к электроизоляционным материалам для низковольтных систем. Материал не поддерживает горение, не содержит свинца и фталатов. Применима в соответствии с ГОСТ Р 50589-93 для изоляции до 1000 В переменного тока.

Преимущества

• Высокая степень усадки (2:1) гарантирует плотную посадку даже на неровные поверхности;
• Тонкая стенка сохраняет гибкость соединения - не создаёт жесткую точку;
• Стойкость к температурным колебаниям - работает в холодных и теплых средах;
• Чёрный цвет маскирует загрязнения и не требует частой замены;
• Легко режется обычными ножницами - не нужен специнструмент.

Ограничения применения

• Не рекомендована для постоянного контакта с растворителями, бензином, маслами - возможна потеря эластичности;
• Не подходит для защиты соединений с диаметром более 9 мм - после усадки будет слишком тугая посадка;
• Не является герметичной конструкцией - не заменяет IP67/IP68-корпуса при прямом попадании воды;
• При температурах выше 125 C материал начинает мягчиться - не использовать рядом с мощными нагревательными элементами.

Примеры использования

• Изоляция пайки между двумя проводами в блоке питания;
• Обжим соединения в распределительной коробке;
• Маркировка фазных проводов в щите управления;
• Защита кабельного входа в корпус станка или насоса;
• Фиксация жил в многожильном кабеле перед установкой в клемму.

Практические советы

• Выбирайте длину с запасом - минимум 20–30 мм больше зоны изоляции, чтобы можно было равномерно протянуть трубку;
• Перед усадкой проверьте, что все провода находятся в правильном положении - после усадки исправить нельзя;
• Для массового монтажа используйте термофен с регулировкой температуры - это снижает риск перегрева;
• Артикул udr10-016-008-001-k02-g часто применяют в паре с трубками меньшего диаметра - например, для многослойной изоляции;
• Храните в сухом месте, избегайте длительного воздействия УФ-лучей - хотя черный цвет устойчив, долгий свет снижает срок службы.
