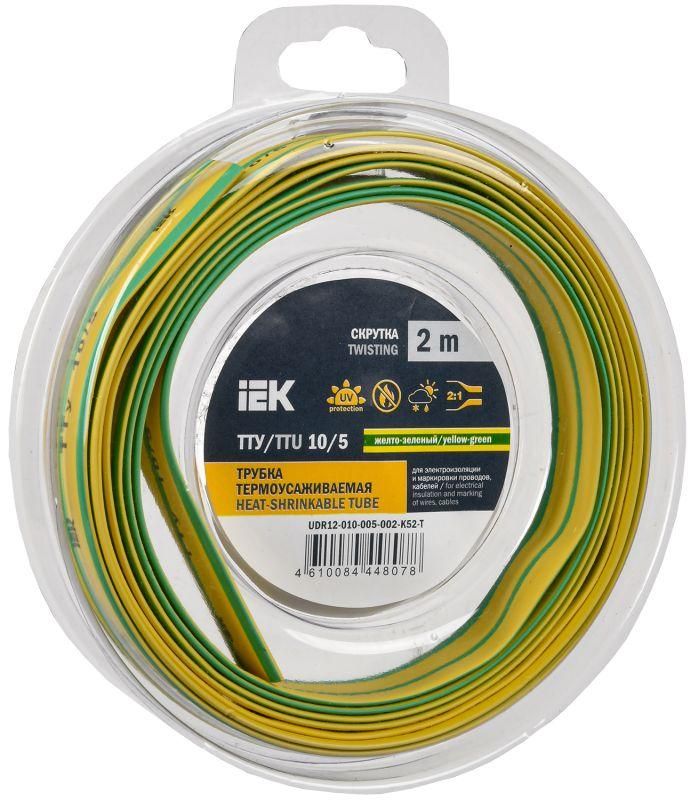

Трубка термоусадочная ТТУ нг-LS 10/5 жел-зел. (2м/упак) IEK | UDR12-010-005-002-K52-T

Трубка термоусадочная ТТУ нг-LS 10/5 мм желто-зеленая (2 м/упаковка) от IEK используется для изоляции и цветовой маркировки проводов и кабелей. Благодаря коэффициенту усадки 2:1 и негорючему составу, она надежно защищает соединения в условиях повышенной нагрузки и требует минимального пространства для установки.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 10/5 мм желто-зеленая (2 м/упаковка) применяется для:

• Электроизоляции мест соединений проводов и кабелей;
• Цветовой маркировки жил - особенно важна для заземления (желто-зеленый цвет соответствует ГОСТ Р 50462);
• Защиты от механических повреждений, влаги и пыли на участках с высокой плотностью трассировки;
• Монтажа в распределительных щитах, шкафах управления, на оборудовании и в слаботочных системах.

Технические характеристики

• Тип: термоусаживаемая, тонкостенная
• Диаметр до усадки: 10 мм - позволяет легко одеть на кабель или соединение
• Диаметр после усадки: 5 мм - плотно облегает поверхность, исключая люфт
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве
• Рабочая температура: от –55 C до +125 C - подходит для экстремальных условий
• Толщина стенки после усадки: 0,56 мм - достаточна для защиты, но не увеличивает габариты
• Цвет: желто-зеленый - стандартизированный цвет для PE-проводника (защитное заземление)
• Длина: 2 метра в упаковке - оптимальный запас для типичных задач монтажа
• Маркировка: можно наносить этикетки, маркеры или печать - совместима с большинством пишущих средств

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 10/5 мм желто-зеленая (2 м/упаковка) совместима с медными и алюминиевыми проводниками, кабелями с внешним диаметром до 8–9 мм перед усадкой. Для монтажа:

• Наденьте трубку на провод до выполнения соединения;
• Запаяйте или закрутите контакты;
• Передвиньте трубку на место соединения;
• Равномерно прогрейте феном (температура 120–150 C) - начните с центра, двигаясь к краям.

Не используйте открытый пламя - риск возгорания материала. Усадка происходит автоматически при достижении рабочей температуры.

Безопасность и стандарты

• Исполнение нг-LS: не поддерживают горение, малое выделение дыма и газов при воздействии огня - соответствие требованиям пожарной безопасности для помещений с большим скоплением людей;
• Материал - модифицированный полиэтилен, сертифицированный для работы в электротехнических системах;
• Цвет соответствует международному стандарту IEC 60446 / ГОСТ Р 50462 для заземляющих проводников.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотную адгезию даже к неровным поверхностям;
• Тонкая стенка сохраняет компактность сборки - важно в плотных пучках кабелей;
• Стойкость к широкому диапазону температур - работает в холодных помещениях и рядом с нагревательными элементами;
• Удобная упаковка по 2 метра - минимум отходов, легко брать с собой на объект;
• Возможность маркировки снижает время на идентификацию жил при ремонтах и проверках.

Ограничения применения

• Не предназначена для постоянного нахождения под прямыми солнечными лучами - материал не UV-стабилизирован;
• Не рекомендована для использования в средах с постоянным контактом с маслом, растворителями или агрессивными химикатами;
• При температуре выше 125 C возможна деформация - не использовать вблизи мощных нагревателей без теплоизоляции;
• Не заменяет основную изоляцию кабеля - применяется только как вторичная защита и маркировка.

Примеры использования

• Маркировка заземляющего провода в щитовой квартиры или офиса;
• Изоляция скруток в распределительных коробках;
• Защита концов кабелей на промышленном оборудовании (станки, конвейеры, насосы);
• Обозначение цепей в системах автоматизации и АСУ ТП;
• Фиксация и изоляция перемычек в силовых блоках.

Практические советы

• Выбирайте трубку с внутренним диаметром до усадки больше, чем внешний диаметр кабеля - иначе не получится надеть;
• Для многожильных кабелей с жесткой оболочкой предварительно снимите немного изоляции, чтобы трубка легла ровнее;
• При работе в ограниченном пространстве используйте термофен с регулируемой температурой - избегайте перегрева;
• Храните в сухом месте, избегая длительного воздействия тепла (>40 C) - это продлит срок службы;
• Если требуется длинная трубка - соединяйте несколько отрезков, но не допускайте перекрытия более 10 мм - это создаст лишнюю массу и жесткость.
