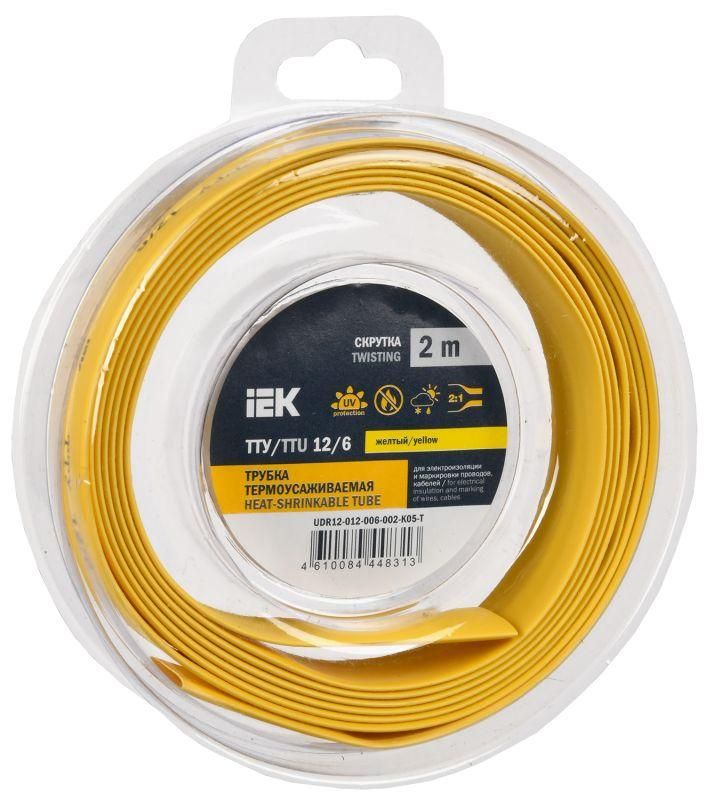

Трубка термоусадочная ТТУ нг-LS 12/6 желтая (2м/упак) IEK | UDR12-012-006-002-K05-T

Трубка термоусадочная ТТУ нг-LS 12/6 желтая (2 метра в упаковке) от IEK используется для изоляции и маркировки проводов и кабелей. После нагрева она плотно обжимает жилы, обеспечивая надёжную защиту и визуальную идентификацию. Артикул udr12-012-006-002-k05-t соответствует стандартному исполнению для бытовых и промышленных сетей.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 12/6 желтая применяется для электрической изоляции соединений, ответвлений и оконцеваний проводов. Также служит для цветовой маркировки фаз, нулевых и заземляющих жил. Подходит для внутренней установки в распределительных щитах, на станках, в пультах управления и других местах, где требуется защита от механических повреждений и коротких замыканий.

Технические характеристики

• Тип изделия: термоусаживаемая трубка
• Диаметр до усадки: 12 мм
• Диаметр после усадки: 6 мм
• Коэффициент усадки: 2:1 - при нагреве трубка сужается вдвое
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия
• Исполнение: тонкостенная - минимальный внешний размер после усадки
• Толщина стенки после усадки: 0,56 мм - достаточна для защиты, но не увеличивает габариты
• Цвет: жёлтый - стандартизирован для обозначения фазы L
• Возможность нанесения маркировки: да - можно использовать маркер или этикетку
• Длина в упаковке: 2 метра - оптимально для типичных задач монтажа

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 12/6 желтая совместима с любыми медными и алюминиевыми проводниками, диаметр которых до усадки не превышает 6 мм. Для монтажа необходимо:

• надеть трубку на провод до соединения;
• выполнить соединение (скрутка, клемма, пайка);
• передвинуть трубку на место соединения;
• равномерно прогреть поверхность феном до равномерной усадки.

Не используйте открытый пламя - риск возгорания материала. Убедитесь, что посадочный диаметр жилы не больше 6 мм - иначе трубка не сможет плотно обжать контакт.

Безопасность и стандарты

Материал изготовлен из модифицированного полиэтилена с добавками, снижающими горючесть (нг = не поддерживающий горение). Соответствует требованиям к материалам для электромонтажа в помещениях с повышенными требованиями к пожаробезопасности. Не содержит галогенов (LS - low smoke), поэтому при воздействии высоких температур выделяет мало дыма и токсичных веществ.

Преимущества

• Высокий коэффициент усадки 2:1 позволяет использовать одну трубку для различных диаметров проводов
• Тонкая стенка после усадки сохраняет компактность сборки - важно в плотных шкафах и панелях
• Жёлтый цвет соответствует ГОСТ Р 50462 - легко отличить фазу от других жил
• Стойкость к широкому диапазону температур - работает даже в холодных условиях
• Легко маркируется - можно указывать номер цепи, оборудование или направление

Ограничения применения

• Не предназначен для наружной эксплуатации под прямыми солнечными лучами - материал не UV-стойкий
• Не рекомендуется применять там, где возможны постоянные механические нагрузки (например, на движущихся участках кабельных трасс)
• Не обеспечивает герметизации - для защиты от влаги требуются дополнительные решения (термоусадочные муфты с клеевым слоем)
• Не подходит для изоляции высоковольтных соединений выше 1 кВ - требуется специальная изоляция

Примеры использования

• Маркировка фазы L в распределительном щите
• Изоляция места пайки в контроллере станка
• Защита контактов реле или клеммника в автоматике
• Обозначение заземления в системах безопасности
• Изолирование переходов между кабелями в пульте управления

Практические советы

• Перед использованием проверьте, чтобы провод был чистым и сухим - грязь снижает адгезию
• Греете равномерно - начинайте с середины, двигаясь к краям, чтобы избежать пузырей
• Храните в сухом месте при комнатной температуре - избегайте перегрева и прямого света
• На один проект берите запас - особенно если делаете много однотипных соединений
• Трубка ТТУ нг-LS 12/6 желтая от IEK хорошо сочетается с другими изделиями серии - можно комбинировать с красными, синими и чёрными для системы цветового кодирования
