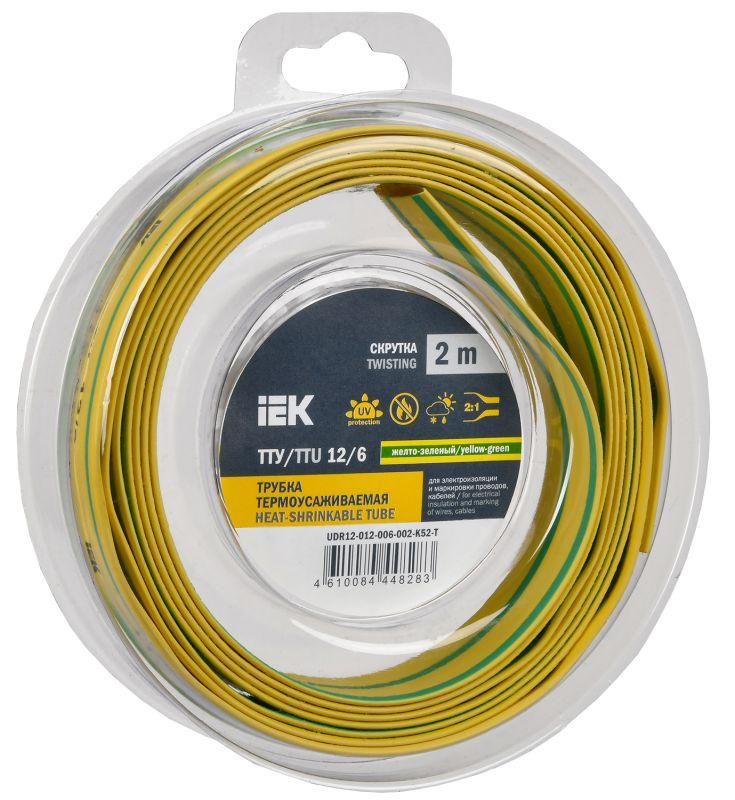

Трубка термоусадочная ТТУ нг-LS 12/6 жел-зел. (2м/упак) IEK | UDR12-012-006-002-K52-T

Трубка термоусадочная ТТУ нг-LS 12/6 желто-зеленая (2 м/упак) от IEK используется для изоляции и цветовой маркировки проводов и кабелей. Благодаря коэффициенту усадки 2:1 и устойчивости к широкому диапазону температур, она надежно фиксируется на соединениях и подходит для постоянной эксплуатации в условиях промышленного оборудования.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 12/6 желто-зеленая (2 м/упак) применяется для защиты и идентификации электрических соединений. Её основная задача - обеспечить электроизоляцию мест скруток, опрессовок и пайки, а также визуально выделить заземляющие провода благодаря стандартному желто-зеленому цвету. Подходит для использования в распределительных щитах, на производстве, в системах автоматизации и других объектах с жесткими требованиями к безопасности электромонтажа.

Технические характеристики

• Тип: термоусаживаемая трубка
• Внутренний диаметр до усадки: 12 мм
• Внутренний диаметр после усадки: 6 мм
• Коэффициент усадки: 2:1 - значит, трубка сужается ровно вдвое при нагреве
• Толщина стенки после усадки: 0,56 мм - достаточна для механической защиты без избыточного объема
• Рабочая температура: от –55 C до +125 C - работает в холодных помещениях и рядом с нагревающимся оборудованием
• Цвет: желто-зеленый - соответствует ГОСТ Р 50462 для обозначения защитного заземления
• Исполнение: тонкостенная - удобна для плотной укладки в ограниченном пространстве
• Возможность нанесения маркировки: да - можно помечать буквами или символами маркером
• Материал: модифицированный полиэтилен
• Длина одной упаковки: 2 метра

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 12/6 желто-зеленая (2 м/упак) совместима с любыми медными и алюминиевыми проводниками, диаметр которых до усадки не превышает 12 мм. Для установки достаточно равномерно надеть её на место соединения и прогреть феном до полной усадки. Учитывайте, что после усадки внутренний диаметр станет 6 мм - проверьте, чтобы провод или клемма помещались в этот размер. Монтаж возможен даже в труднодоступных местах благодаря гибкости материала.

Безопасность и стандарты

Трубка термоусадочная ТТУ нг-LS выполнена по нормам для изделий с пониженным дымо- и газовыделением (нг-LS), что делает её безопасной для закрытых помещений. Соответствует требованиям к самозатуханию и минимальной токсичности продуктов горения. Цветовое исполнение соответствует международному стандарту IEC 60446 для заземляющих проводов.

Преимущества

• Высокий коэффициент усадки 2:1 позволяет использовать одну трубку для проводов разного диаметра
• Тонкая стенка снижает объемную нагрузку при компактной укладке кабелей
• Стойкость к экстремальным температурам гарантирует долгую службу в сложных условиях
• Желто-зеленый цвет исключает путаницу при идентификации заземления
• Возможность маркировки ускоряет диагностику и обслуживание системы

Ограничения применения

• Не рекомендуется применять там, где есть риск механического повреждения острыми предметами - материал эластичный, но не ударопрочный
• Не предназначен для длительного воздействия открытого пламени или высоких температур выше 125 C
• При использовании на проводах с диаметром более 6 мм после усадки требуется предварительно проверить соответствие размеров
• Не следует применять в качестве замены полноценной изоляционной муфты при высоких напряжениях (>1 кВ)

Примеры использования

• Заземление шины в распределительном щите
• Изолирование контактов частотного преобразователя
• Маркировка проводов на станках ЧПУ
• Защита соединений в цепях управления лифтами и конвейерами
• Обозначение PE-проводника в групповых автоматах

Практические советы

• Перед усадкой обязательно протестируйте трубку на одном проводе - убедитесь, что диаметр после усадки (6 мм) свободно проходит через клемму или корпус
• Грейте равномерно, начиная с середины, чтобы избежать пузырей и перегрева
• Для точной маркировки используйте масляный маркер - он лучше сохраняется на поверхности полиэтилена
• Храните в сухом месте, избегая прямого UV-излучения - хотя материал стойкий, длительное солнце может изменить цвет
• На один участок берите запас 1–2 см - это позволит точно покрыть всю площадь соединения без растяжения
