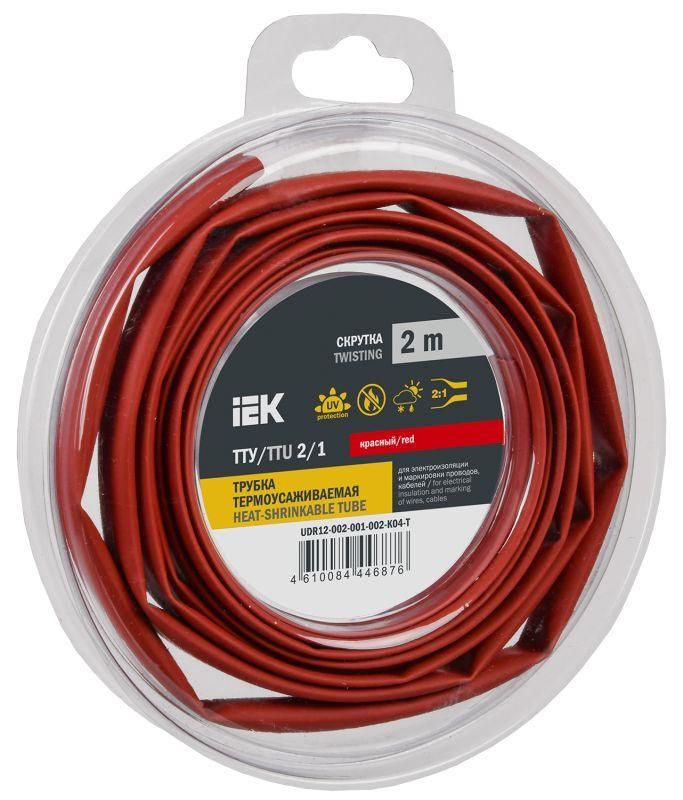

Трубка термоусадочная ТТУ нг-LS 2/1 красная (2м/упак) IEK | UDR12-002-001-002-K04-T

Трубка термоусадочная ТТУ нг-LS 2/1 красная (2 метра в упаковке) от IEK используется для изоляции и маркировки тонких проводов и кабелей. После нагрева она плотно обжимает поверхность, обеспечивая надёжную защиту и визуальную идентификацию. Артикул udr12-002-001-002-k04-t подходит для точечных работ в щитах, панелях и на оборудовании.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 2/1 красная применяется для:

• Электроизоляции соединений, ответвлений и мест повреждения изоляции проводов;
• Маркировки жил по цвету - например, фаза L, постоянный ток +;
• Защиты от механических воздействий, влаги и пыли на участках с малым диаметром;
• Монтажа в распределительных щитах, пультах управления, бытовой и промышленной аппаратуре.

Технические характеристики

• Тип изделия: термоусаживаемая трубка
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое
• Диаметр до усадки: 2 мм - подходит для проводов до 1 мм2
• Диаметр после усадки: 1 мм - плотно облегает изолируемую поверхность
• Толщина стенки после усадки: 0,45 мм - достаточна для защиты, но не для высоких нагрузок
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия
• Исполнение: тонкостенная - оптимальна для компактных сборок
• Цвет: красный - легко различим, соответствует стандартам маркировки
• Возможность нанесения маркировки: да - можно помечать маркером, этикеткой или термопереводом
• Длина в упаковке: 2 метра - достаточно для нескольких соединений

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 2/1 совместима с любыми медными и алюминиевыми проводами, имеющими внешний диаметр до 1 мм до усадки. Для монтажа:

• Наденьте трубку на провод до соединения;
• Выполните соединение (скрутка, пайка, клемма);
• Передвиньте трубку на место соединения;
• Равномерно прогрейте феном до полной усадки - не допускайте перегрева.

Не используйте открытый пламя - риск возгорания материала. Усадка происходит равномерно, без пузырей и деформаций при правильном нагреве.

Безопасность и стандарты

Трубка термоусадочная ТТУ нг-LS выполнена из модифицированного полиэтилена с добавками, обеспечивающими:

• Самозатухание (нг) - не распространяет горение при удалении источника огня;
• Низкое выделение дыма и газов (LS) - безопасна для замкнутых помещений;
• Соответствие требованиям ГОСТ Р МЭК 60688 и IEC 60688.

Преимущества

• Плотная усадка исключает зазоры и попадание влаги;
• Стойкая к ультрафиолету и химическим средам поверхность;
• Легко маркируется - позволяет быстро идентифицировать цепи;
• Компактная упаковка - удобна для переноски и хранения в ящике инструментов;
• Подходит для автоматизации - может использоваться в сборочных линиях.

Ограничения применения

• Не предназначен для изоляции проводов с диаметром более 1 мм до усадки - не будет плотно облегать;
• Не рекомендуется для силовых кабелей с током выше 10 А - недостаточная толщина стенки;
• Не защищает от прямого контакта с острыми краями металла - возможны порезы;
• Не использовать в условиях постоянного трения или вибрации без дополнительной защиты.

Примеры использования

• Изоляция паяных соединений в аудиоаппаратуре;
• Маркировка проводов в системах автоматизации (PLC, датчики);
• Обмотка кабельных жил в шкафах ЧПУ и станков;
• Замена изоляции на перемычках в распределительных щитах;
• Фиксация и изоляция проводов в автомобильной электронике.

Практические советы

• Выбирайте красную трубку для фазных проводов - это соответствует принятой цветовой маркировке;
• Перед усадкой проверьте, что провод не имеет острых кромок - они могут повредить тонкую стенку;
• Для многожильных проводов убедитесь, что суммарный диаметр не превышает 1 мм до усадки;
• Храните в сухом месте, избегая прямого солнечного света - продлевает срок службы;
• Артикул udr12-002-001-002-k04-t - идеален для мелкосерийного ремонта и точечного монтажа; если нужна большая длина - рассчитывайте количество упаковок заранее.
