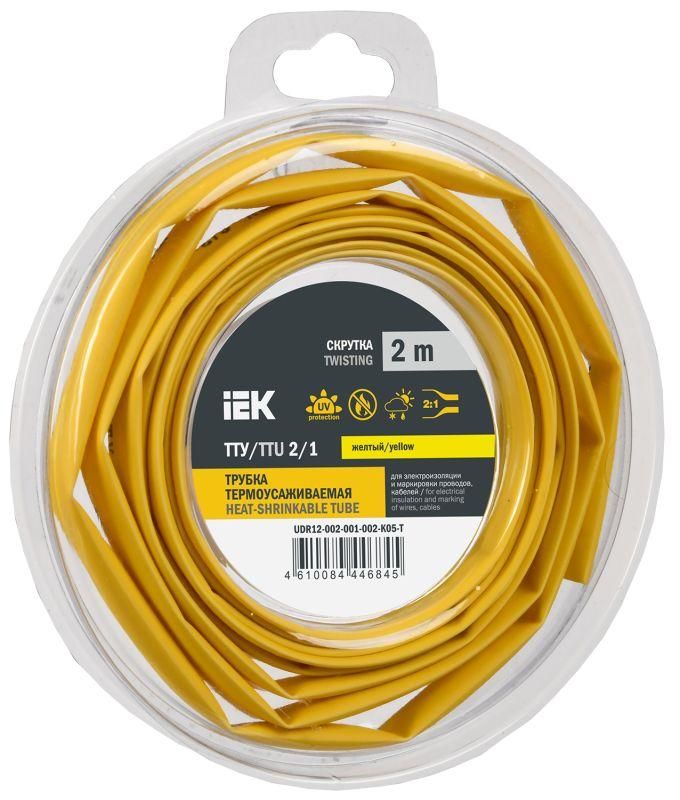

Трубка термоусадочная ТТУ нг-LS 2/1 желтая (2м/упак) IEK | UDR12-002-001-002-K05-T

Трубка термоусадочная ТТУ нг-LS 2/1 желтая (2 м/упаковка) от IEK используется для изоляции и маркировки тонких проводов и кабелей. Благодаря малому диаметру и высокой степени усадки, она идеально подходит для точечной работы в плотных сборках, например, в аппаратуре управления, автоматике и электронных устройствах.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 2/1 желтая применяется для:

• Электроизоляции соединений, ответвлений и мест перегиба тонких проводов;
• Маркировки жил по цвету - особенно удобна для сложных схем с множеством цепей;
• Защиты от механических повреждений, влаги и химических воздействий на участках с ограниченным пространством;
• Монтажа в распределительных щитах, контроллерах, платформах автоматизации и бытовых электронных устройствах.

Технические характеристики

• Тип: термоусаживаемая трубка на основе модифицированного полиэтилена;
• Диаметр до усадки: 2 мм - позволяет надевать на тонкие провода и кабели без усилий;
• Коэффициент усадки: 2:1 - при нагреве сужается вдвое, плотно облегает поверхность;
• Диаметр после усадки: 1 мм - минимальный зазор между изоляцией и проводником;
• Толщина стенки после усадки: 0,45 мм - сохраняет гибкость, не создаёт лишнего объема;
• Цвет: желтый - хорошо виден, легко отличить от других цветов при визуальном осмотре;
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия внутри оборудования;
• Исполнение: тонкостенная - оптимальна для компактных сборок;
• Маркировка: можно наносить этикетки, штрих-коды или надписи маркером - совместима с большинством пишущих средств;
• Длина: 2 метра в упаковке - достаточно для нескольких десятков соединений.

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 2/1 желтая подходит для проводов с внешним диаметром до 1 мм после изоляции. Для монтажа:

• Наденьте трубку на провод до соединения;
• Выполните соединение (пайка, клемма, обжим);
• Передвиньте трубку на место соединения;
• Равномерно прогрейте феном до полной усадки - не допускайте перегрева, чтобы не повредить изоляцию провода.

Не используйте открытый пламя - риск возгорания материала. Подходит для ручного и автоматического монтажа.

Безопасность и стандарты

Трубка термоусадочная ТТУ нг-LS выполнена по нормам для материалов с низкой дымообразующей способностью и самозатухающими свойствами (нг-LS). Это значит:

• Не поддерживает горение - при прекращении действия источника огня материал самостоятельно затухает;
• Минимизирует выделение токсичных веществ при повышенных температурах - безопасна для закрытых помещений и систем с постоянной работой.

Преимущества

• Минимальный размер после усадки - не занимает лишнее место в плотных сборках;
• Стабильная изоляция при широком диапазоне температур - надежна даже в условиях перепадов;
• Яркий желтый цвет - ускоряет поиск нужной жилы при диагностике и ремонте;
• Легко маркируется - можно использовать маркеры, этикетки, печать;
• Гибкая и прочная после усадки - не трескается при изгибе.

Ограничения применения

• Не предназначена для защиты от прямого контакта с открытыми токоведущими частями под напряжением выше 1 кВ - только вторичная изоляция;
• Не рекомендована для наружной установки без дополнительной защиты от УФ-излучения - материал не устойчив к длительному солнечному свету;
• Не подходит для крупных кабелей - внутренний диаметр 2 мм ограничивает применение только тонкими проводами (до 1,5 мм2).

Примеры использования

• Изоляция перемычек в PLC-модулях;
• Маркировка сигналов в системах безопасности (датчики, кнопки, реле);
• Закрытие пайки в аудио- и видеооборудовании;
• Обработка концов многожильных проводов в компьютерной технике и серверных стойках;
• Изолирование выводов микросхем в импульсных блоках питания.

Практические советы

• Выбирайте этот продукт, когда посадочный диаметр провода составляет 0,8–1,2 мм - тогда усадка будет равномерной и плотной;
• Перед использованием проверьте, что провод не имеет острых краев - они могут порвать тонкую стенку трубки;
• Храните в сухом месте, избегайте длительного контакта с маслами и растворителями - могут снижать адгезию;
• Для массового монтажа используйте термофен с регулировкой температуры - оптимально 120–150 C;
• Трубка термоусадочная ТТУ нг-LS 2/1 желтая от IEK отлично сочетается с другими элементами серии - можно комбинировать с аналогичными изделиями разных цветов для создания системы маркировки.
