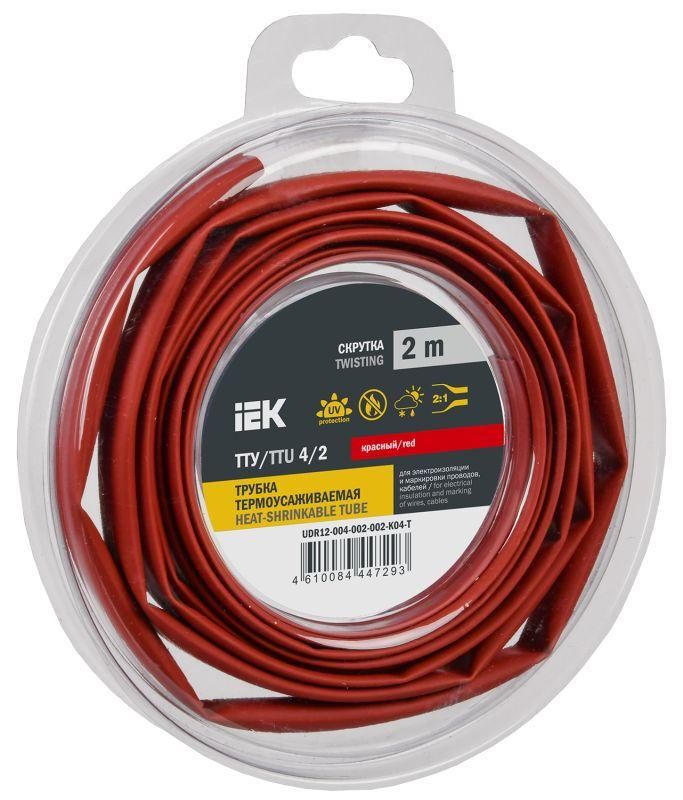

Трубка термоусадочная ТТУ нг-LS 4/2 красная (2м/упак) IEK | UDR12-004-002-002-K04-T

Трубка термоусадочная ТТУ нг-LS 4/2 мм красная (2 м/упаковка) от IEK используется для изоляции и маркировки проводов и кабелей. После нагрева она плотно обжимает жилы, обеспечивая надёжную защиту и визуальную идентификацию. Подходит для внутренней электропроводки, панельного монтажа и ремонта оборудования.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 4/2 мм красная (2 м/упаковка) применяется для:

• Электроизоляции соединений, ответвлений и мест повреждения изоляции кабелей;
• Маркировки проводов по цвету - например, для обозначения фазы, полярности или цепей;
• Защиты от механических воздействий, влаги и пыли на участках с высокой плотностью проводов;
• Монтажа в распределительных щитах, пультах управления, силовой аппаратуре и бытовых устройствах.

Технические характеристики

• Тип изделия: термоусаживаемая трубка
• Диаметр до усадки: 4 мм - позволяет легко надеть на провода и соединения
• Диаметр после усадки: 2 мм - плотно облегает жилу, исключая люфт
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве
• Исполнение: тонкостенная - сохраняет гибкость и минимизирует объём
• Толщина стенки после усадки: 0,45 мм - достаточна для защиты, но не создаёт лишнего объема
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия внутри корпусов и на открытом воздухе
• Цвет: красный - стандартизирован для обозначения положительной полярности или фазы
• Возможность нанесения маркировки: да - можно помечать маркером, этикеткой или термопереводом
• Материал: модифицированный полиэтилен с негорючестью (нг) и малым выделением дыма и газов (LS)

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 4/2 мм красная (2 м/упаковка) совместима с медными и алюминиевыми проводами диаметром до 2 мм до усадки. Для монтажа:

• Наденьте трубку на провод до соединения;
• Выполните соединение (скрутка, пайка, клемма);
• Передвиньте трубку на место соединения;
• Равномерно прогрейте феном до полной усадки - не допускайте перегрева.

Не используйте открытый пламя - риск возгорания материала. Усадка происходит за 5–15 секунд при температуре около 120 C.

Безопасность и стандарты

Трубка термоусадочная ТТУ нг-LS соответствует требованиям к материалам с низкой горючестью (нг) и минимальным выделением дыма и токсичных газов (LS). Это делает её безопасной для установки в замкнутых пространствах: шкафах, кабельных каналах, системах вентиляции. Соответствует ГОСТ Р МЭК 60688 и другим нормам для электротехнической изоляции.

Преимущества

• Плотная усадка предотвращает попадание влаги и пыли - увеличивает срок службы соединений;
• Красный цвет упрощает визуальный контроль и соблюдение цветовой кодировки;
• Тонкая стенка не занимает лишнее место в панелях и кабельных трассах;
• Поддерживает маркировку - удобно для сервиса и диагностики;
• Стойкость к широкому диапазону температур - работает в холодных и нагретых средах.

Ограничения применения

• Не предназначен для внешней прокладки под прямыми солнечными лучами - материал не UV-стабилизирован;
• Не рекомендуется использовать там, где возможны постоянные механические нагрузки (например, частые изгибы или трение о металлические края);
• Не заменяет основную изоляцию кабеля - применяется только как дополнительная защита;
• Не подходит для многожильных проводов с диаметром более 2 мм до усадки - не сможет плотно обжать.

Примеры использования

• Обжим соединений в автоматических выключателях и контакторах IEK;
• Маркировка проводов в пультах управления станков и конвейеров;
• Изолирование паяных соединений в зарядных устройствах и БП;
• Фиксация и защита проводов в осветительных приборах и домашних электросистемах.

Практические советы

• Выбирайте длину трубки с запасом - лучше взять 3–5 см больше, чем требуется, чтобы гарантированно покрыть соединение;
• При работе с несколькими проводами - используйте один цвет для одной группы цепей (красный = фаза, черный = ноль и т.д.) - это снижает ошибки при обслуживании;
• Храните в сухом месте, избегая перегрева - даже в упаковке материал чувствителен к долгому воздействию тепла выше +40 C;
• Для точной усадки используйте термофен с регулируемой температурой - обычный строительный фен может перегреть и повредить трубку;
• Артикул udr12-004-002-002-k04-t - проверяйте его при заказе, особенно если нужна именно красная трубка с коэффициентом 2:1.
