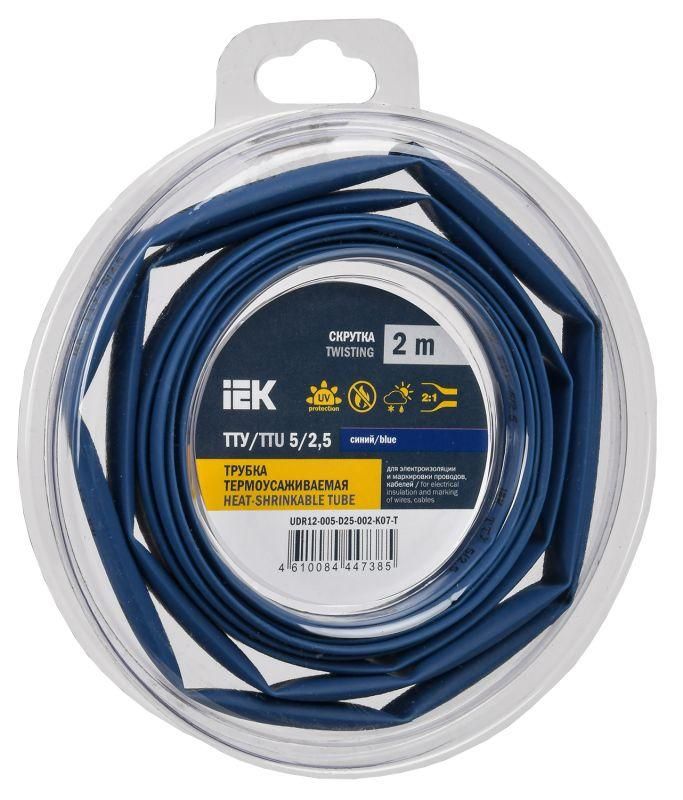

Трубка термоусадочная ТТУ нг-LS 5/2,5 синяя (2м/упак) IEK | UDR12-005-D25-002-K07-T

Трубка термоусадочная ТТУ нг-LS 5/2,5 синяя (2 м/упак) от IEK используется для изоляции и маркировки проводов и кабелей. После нагрева она плотно обжимает жилы, обеспечивая надёжную защиту и визуальную идентификацию. Артикул udr12-005-d25-002-k07-t соответствует тонкостенной модели с коэффициентом усадки 2:1.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 5/2,5 синяя (2 м/упак) применяется для электрической изоляции соединений, ответвлений и оконцеваний проводов. Подходит для использования в распределительных щитах, на пультах управления, в бытовой и промышленной электропроводке. Также служит для цветовой маркировки фаз, нулевых и заземляющих жил - особенно важно при ремонте и техобслуживании.

Технические характеристики

• Тип: термоусаживаемая трубка
• Диаметр до усадки: 5 мм
• Диаметр после усадки: 2,5 мм
• Коэффициент усадки: 2:1 - значит, трубка сужается вдвое при нагреве
• Исполнение: тонкостенная - подходит для ограниченного пространства
• Толщина стенки после усадки: 0,56 мм
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия
• Цвет: синий - стандартизирован для обозначения нулевой жилы (по ГОСТ)
• Можно наносить маркировку - подходит для этикеток, маркеров, печати
• Материал: модифицированный полиэтилен с негорючими и малодымными свойствами (нг-LS)

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 5/2,5 синяя (2 м/упак) совместима с медными и алюминиевыми жилами сечением до 1,5 мм2. Для монтажа необходимо:

• Перед установкой зачистить и заизолировать соединение (например, с помощью клемм или пайки)
• Надеть трубку на провод до соединения
• После сборки переместить её на место соединения
• Равномерно прогреть феном (температура 120–140 C) - начнёт сужаться и плотно облегать поверхность

Не используйте открытый пламя - риск повреждения изоляции и возгорания.

Безопасность и стандарты

Трубка термоусадочная ТТУ нг-LS выполнена по требованиям к материалам с низкой горючестью и минимальным выделением дыма (нг-LS). Соответствует нормам безопасности для внутренней электропроводки в помещениях с повышенными требованиями к пожарной безопасности - например, в офисах, больницах, школах.

Преимущества

• Высокая степень усадки (2:1) позволяет использовать одну трубку для различных диаметров проводов
• Тонкая стенка сохраняет гибкость и не увеличивает внешний диаметр соединения
• Стойкость к широкому диапазону температур - работает даже в холодных условиях (например, на улице или в холодильниках)
• Синий цвет соответствует стандартной маркировке N-жила - снижает вероятность ошибки при монтаже
• Удобная упаковка по 2 метра - легко брать с собой, хранить, не запутывать

Ограничения применения

• Не предназначен для защиты от механических нагрузок - не заменяет кабель-каналы или гофру
• Не рекомендуется для постоянного контакта с маслом, растворителями и агрессивными химикатами
• При температурах выше 125 C возможна деформация - не применять рядом с мощными нагревательными элементами
• Не следует использовать для изоляции высоковольтных участков (>1 кВ) - требуются специализированные материалы

Примеры использования

• Изоляция скруток в распределительной коробке
• Маркировка нулевых проводов в щите - синяя трубка сразу указывает на N-провод
• Защита мест пайки на плате или в контроллере
• Обжим концов кабелей перед подключением к клеммникам
• Изоляция проводов в автоматических линиях, где важна компактность

Практические советы

• Выбирайте длину трубки с запасом - минимум 10–15 мм больше, чем зона соединения
• При работе с несколькими проводами - используйте разный цвет: синяя для N, коричневая для L, жёлто-зелёная для PE
• Проверьте посадочный диаметр: после усадки 2,5 мм - убедитесь, что провод не толще этого значения
• Храните в сухом месте, избегайте прямых солнечных лучей - продлевает срок службы материала
• Артикул udr12-005-d25-002-k07-t - это именно синяя трубка 5/2,5 мм; не путайте с аналогами других цветов
