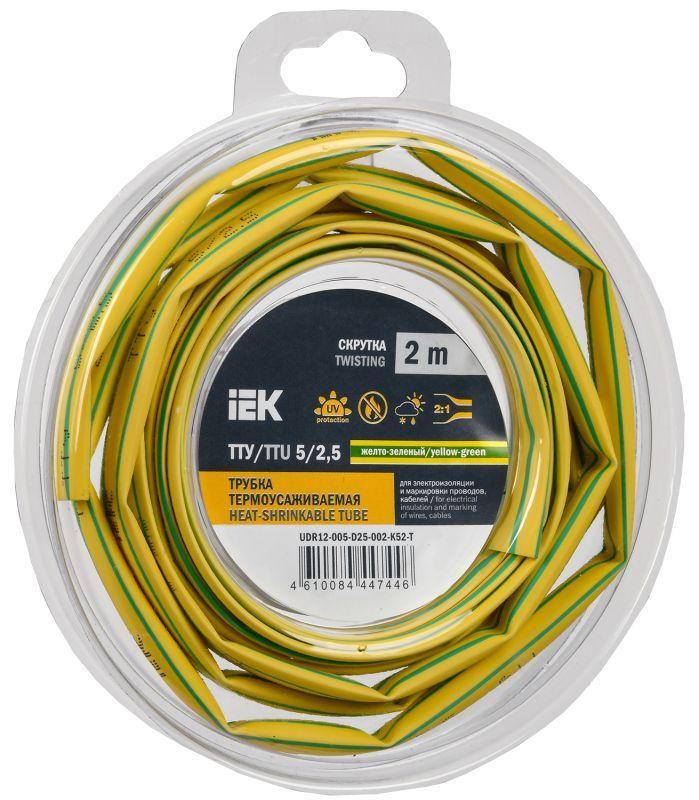

Трубка термоусадочная ТТУ нг-LS 5/2,5 жел-зел. (2м/упак) IEK | UDR12-005-D25-002-K52-T

Трубка термоусадочная ТТУ нг-LS 5/2,5 мм желто-зеленая (2 м/упак) от IEK используется для изоляции и цветовой маркировки проводов и кабелей. Благодаря коэффициенту усадки 2:1 и тонкостенной конструкции, она плотно облегает жилы, сохраняя гибкость и надежную защиту даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 5/2,5 мм желто-зеленая (2 м/упак) применяется для:

• Электроизоляции соединений, ответвлений и концов проводов;
• Цветовой идентификации заземляющих жил (желто-зеленый цвет соответствует ГОСТ Р 50462);
• Защиты кабельных участков от механических повреждений, влаги и химических воздействий;
• Маркировки цепей в распределительных щитах, панелях управления и на оборудовании.

Подходит для использования в бытовых, промышленных и коммерческих системах электроснабжения, особенно там, где важна безопасность и соответствие нормам.

Технические характеристики

• Тип: термоусаживаемая, из модифицированного полиэтилена
• Диаметр до усадки: 5 мм
• Диаметр после усадки: 2,5 мм
• Коэффициент усадки: 2:1 - материал сужается вдвое при нагреве
• Толщина стенки после усадки: 0,56 мм
• Исполнение: тонкостенная - минимальный объем, удобна для компактных сборок
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия
• Цвет: желто-зеленый - стандартизированный цвет для заземления
• Длина: 2 метра на упаковку
• Маркировка: можно наносить этикетки, штрих-коды или надписи маркером

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 5/2,5 мм желто-зеленая (2 м/упак) совместима с любыми медными и алюминиевыми проводниками, чей диаметр до усадки не превышает 5 мм. После усадки плотно фиксируется на жиле диаметром до 2,5 мм.

Как монтировать:

• Наденьте трубку на провод до места соединения;
• Запаяйте или заизолируйте соединение;
• Равномерно прогрейте поверхность феном (температура 100–150 C) - начните с середины, двигаясь к краям;
• Не используйте открытый пламя - риск возгорания материала.

Учитывайте, что внутренний диаметр 5 мм позволяет одеть трубку на разъемы, клеммы и изолированные соединения, но не на крупные кабели с броней или многожильными жилами с оплеткой.

Безопасность и стандарты

• Соответствует требованиям к негорючести (нг) и малой задымляемости (LS) - снижает распространение огня и выделение токсичных веществ при нагреве;
• Цвет исполнения соответствует ГОСТ Р 50462 - обязательный цвет для PE-проводников (защитного заземления);
• Материал не содержит свинца и других запрещенных тяжелых металлов.

Преимущества

• Высокая степень усадки (2:1) гарантирует плотное прилегание без воздушных пузырей;
• Тонкая стенка не увеличивает внешние габариты сборки - важно в плотных панелях и шкафах;
• Стойкость к широкому диапазону температур - работает в холодных помещениях и рядом с нагревательными элементами;
• Возможность маркировки - легко обозначить цепь, номер или функцию без дополнительных бирок;
• Готовый цвет - исключает ошибки при идентификации заземления.

Ограничения применения

• Не предназначен для защиты от высоких механических нагрузок - не заменяет кабельные каналы или рукава;
• Не рекомендуется использовать на проводах с диаметром более 5 мм до усадки - не наденется;
• Не следует применять в местах постоянного трения или контакта с острыми краями - возможны повреждения;
• При температурах выше +125 C материал начинает деформироваться - не подходит для печей, ТЭНах и аналогичных устройств.

Примеры использования

• Изолирование и маркировка заземляющего провода в щитке квартиры;
• Обработка концов кабелей на станках с ЧПУ, где требуется четкая идентификация PE-линии;
• Защита соединений в осветительных приборах, вентиляционных системах, насосных станциях;
• Маркировка проводов в автоматических линиях производства - каждая жила имеет уникальный цвет и пометку.

Практические советы

• Перед использованием проверьте, чтобы провод был чистым и сухим - грязь и влага снижают адгезию;
• Для точного реза используйте ножницы с закругленными краями - предотвращает расслоение;
• Если трубка плохо садится - равномерно прогревайте ее по всей длине, не сосредотачивая тепло на одном месте;
• Храните в сухом месте при комнатной температуре - избегайте прямого солнечного света и высокой влажности;
• Артикул udr12-005-d25-002-k52-t - единственный в линейке IEK с таким сочетанием диаметров и цвета; заказывайте с запасом, так как цвет специализированный и не всегда есть в наличии.
