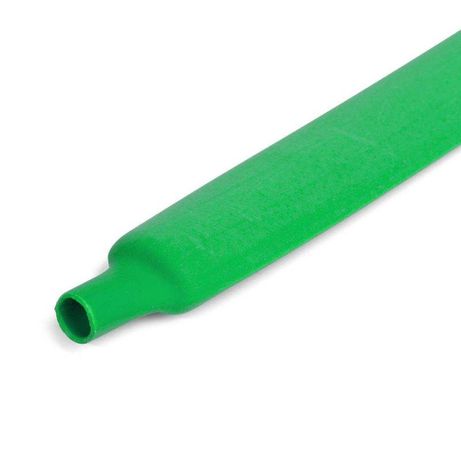

Трубка термоусаживаемая ТУТ (HF)-4/2 зеленая | 82921 КВТ

Трубка термоусадочная КВТ ТУТ (HF)-4/2 зеленая предназначена для надежной изоляции и защиты электрических соединений, особенно там, где важна компактность и химическая стойкость. Подходит для работы в условиях широкого температурного диапазона и обеспечивает прочную, долговечную оболочку после усадки.

Назначение и область применения

Трубка термоусадочная КВТ ТУТ (HF)-4/2 зеленая используется для:

• изоляции мест соединений проводов и кабелей;
• защиты от коррозии, влаги и механических повреждений;
• бандажирования пучков проводов и кабельных жил;
• маркировки проводников по цвету (например, для фаз, нулей, заземления);
• декоративной отделки кабельных сборок - например, в бытовых устройствах или аудиооборудовании.

Технические характеристики

• Тип: термоусаживаемая трубка
• Диаметр до усадки: 4 мм
• Диаметр после усадки: 2 мм
• Коэффициент усадки: 2:1 - материал равномерно сжимается вдвое при нагреве
• Материал: полиолефин, безгалогенный (HF) - безопасен при возгорании, не выделяет токсичных паров
• Толщина стенки после усадки: 0,5 мм - оптимальна для легких нагрузок и плотных сборок
• Номинальное напряжение: 0,69 кВ - подходит для слаботочных и средних сетей постоянного и переменного тока
• Температура эксплуатации: от –55 C до +115 C - работает в суровых климатических условиях
• Цвет: зеленый - соответствует стандартным цветовым кодам для маркировки
• Форма поставки: мини-бобины - удобны для точечного использования и хранения

Совместимость и монтаж

Трубка термоусадочная КВТ ТУТ (HF)-4/2 зеленая требует теплового воздействия для активации усадки. Установка выполняется следующим образом:

• наденьте трубку на провод или место соединения до нагрева;
• равномерно прогрейте поверхность высокотемпературным феном - рекомендовано использовать ТТ-1816, ПГ или портативные бутановые горелки «КВТ»;
• при правильном нагреве трубка сожмётся, плотно облегая поверхность без пузырей и перекосов.

Не используйте открытый пламя напрямую - риск повреждения материала. Для точной работы применяйте фен с регулировкой температуры.

Безопасность и стандарты

• Материал не содержит галогенов - соответствие требованиям HF (halogen-free)
• Поддерживает работу при повышенных температурах без деформации
• Электроизоляционные свойства соответствуют нормам для напряжения до 0,69 кВ
• Не подвержен распространению пламени - самозатухающий эффект отсутствует, но материал не способствует горению

Преимущества

• Высокая степень усадки (2:1) позволяет работать с проводами большего диаметра, не меняя типоразмер трубки
• Тонкостенная конструкция (0,5 мм после усадки) сохраняет гибкость и не увеличивает объем соединения
• Стойкость к перепадам температур делает её пригодной для использования в холодильниках, автомобилях, промышленных установках
• Возможность нанесения маркировки - можно писать маркером или печатать этикетки прямо на поверхности
• Отсутствие галогенов снижает коррозионную активность при возможных утечках и повышает экологическую безопасность

Ограничения применения

• Не предназначен для длительного контакта с открытым огнем - при прямом воздействии пламени материал может воспламениться
• Работает только при условии равномерного нагрева; неравномерный прогрев вызывает неплотную усадку и воздушные карманы
• Не рассчитана на механическую нагрузку - не заменяет кабельные муфты или защитные кожухи при сильных вибрациях
• После усадки невозможно демонтировать - применение одноразовое
• Не подходит для герметизации под давлением - не является водонепроницаемой муфтой, лишь защищает от влаги и пыли

Примеры использования

• Изоляция пайки в электронике - например, на материнских платах или контроллерах
• Обмотка клеммных соединений в распределительных щитах
• Маркировка проводов в системах автоматизации (зеленый - заземление)
• Защита соединений в автопромышленности - под капотом, в дверях, в освещении
• Сборка кабельных жгутов в бытовой технике - стиральные машины, кофемашины

Практические советы

• Перед монтажом проверьте внутренний диаметр провода - он должен быть меньше 2 мм, чтобы после усадки трубка плотно прилегла
• Для многожильных проводов предварительно скрутите жилы и пропаяйте - трубка не компенсирует плохой контакт
• Используйте фен с насадкой для равномерного нагрева - движитесь медленно, начиная с середины участка
• Не протягивайте трубку через острые края - она легко рвется при механическом натяжении
• Храните в сухом месте, избегая прямого UV-излучения - даже полиолефин со временем стареет под солнцем
• Выбирайте цвет по стандарту IEC: зеленый = заземление, синий = ноль, коричневый/черный = фаза
