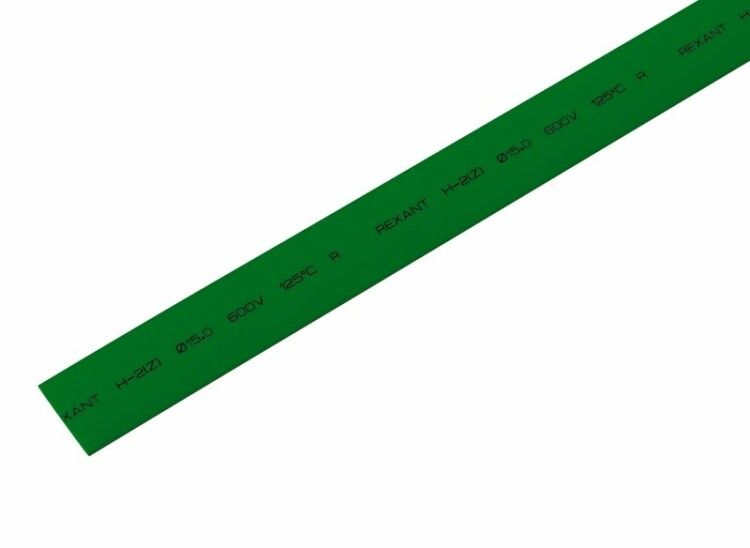

Термоусаживаемая трубка 15,0 7,5 мм, зеленая, упаковка 50 шт. по 1 м, REXANT - 21-5003 MEET

Термоусадочная трубка 15,0/7,5 мм, зеленая, упаковка 50 шт. по 1 м от REXANT - это тонкостенный изоляционный материал на основе полиолефина с коэффициентом усадки 2:1, подходящий для защиты электрических соединений, маркировки проводов и герметизации кабельных трасс. Артикул etm21-5003 предназначен для профессионального монтажа в условиях широкого температурного диапазона.

Назначение и область применения

Термоусадочная трубка 15,0/7,5 мм, зеленая, упаковка 50 шт. по 1 м используется для:

• изоляции и восстановления повреждённой оболочки кабелей;
• герметизации электрических соединений, особенно в местах спайки или опрессовки;
• бандажирования пучков проводов для удобства сборки и снижения механических нагрузок;
• цветовой маркировки жил и кабелей - зелёный цвет соответствует стандартным обозначениям заземления;
• защиты металлических элементов от коррозии за счёт герметичного покрытия.

Подходит для работ в электрооборудовании, автоматике, автомобильной промышленности, судостроении и энергетике.

Технические характеристики

• Диаметр до усадки: 15 мм - позволяет надевать на крупные соединения и кабели с внешним диаметром до 14 мм;
• Диаметр после усадки: 7,5 мм - плотно облегает поверхность после нагрева;
• Коэффициент усадки: 2:1 - равномерное сужение без деформаций;
• Материал: полиолефин (PEX) - термопластичный, эластичный, устойчив к старению;
• Толщина стенки после усадки: 0,7 мм - достаточна для механической защиты, но сохраняет гибкость;
• Рабочая температура: от -40 C до +125 C - работает в суровых климатических условиях;
• Рабочее напряжение: 600 В - рассчитана на использование в сетях переменного и постоянного тока до этого значения;
• Электрическая прочность: ≥19,7 кВ/мм - высокая изоляция даже при минимальной толщине;
• Удельное электрическое сопротивление: 10¹⁴ Ом·см - практически идеальная изоляция;
• Номинальное поперечное сечение: 44,16–176,63 мм2 - подходит для проводов от 6 до 16 мм2 (по площади сечения);
• Цвет: зелёный - стандартизирован для обозначения защитного заземления (PE);
• Исполнение: тонкостенная - экономит место в компактных корпусах и распределительных щитах;
• Соответствие стандартам: безгалогеновое исполнение - при горении не выделяет токсичных газов;
• UL-сертификация: да - соответствие американскому стандарту безопасности;
• Возможность маркировки: да - можно использовать маркеры, этикетки или печать;
• Относительное удлинение при разрыве: ≥200% - высокая эластичность после усадки;
• Прочность на растяжение: ≥10,4 МПа - устойчива к механическим воздействиям.

Совместимость и монтаж

Термоусадочная трубка 15,0/7,5 мм, зеленая, упаковка 50 шт. по 1 м совместима с любыми кабелями и проводами, имеющими внешний диаметр до 14 мм перед усадкой. После нагрева плотно обволакивает поверхность, формируя монолитную изоляцию.

Рекомендации по монтажу:

• Перед установкой удалите острые края, заусенцы и грязь с поверхности кабеля - они могут порвать трубку при усадке;
• Не используйте пламя от обычной зажигалки - неравномерный нагрев вызывает перегрев и прожигание;
• Лучший результат достигается с помощью термофена REXANT - равномерный поток воздуха обеспечивает однородную усадку;
• Длина одного отрезка - 1 метр; при необходимости соединения нескольких участков делайте нахлёст минимум 10 мм;
• При работе в закрытых пространствах следите, чтобы трубка не контактировала с источниками тепла выше 125 C во время эксплуатации.

Безопасность и стандарты

• Не поддерживает горение - самозатухающая при прекращении действия источника огня;
• Соответствует требованиям UL и имеет безгалогеновый состав - безопасна для людей и оборудования при аварийном нагреве;
• Электрическая прочность превышает нормы для класса 600 В - исключает пробой даже при повышенной влажности;
• Стойкость к УФ-излучению и химическим веществам - подходит для использования вне помещений и в агрессивных средах.

Преимущества

• Высокая степень усадки (2:1) позволяет использовать одну трубку для различных диаметров кабелей;
• Зелёный цвет соответствует международному стандарту маркировки заземления - снижает риск ошибок при обслуживании;
• Тонкостенная конструкция не увеличивает габариты сборки - важна для плотных щитов и устройств;
• Долгий срок службы - гарантия 7 лет как при эксплуатации, так и при хранении;
• Удобная упаковка - 50 отрезков по 1 метру позволяют легко организовать работу на объекте без лишних запасов.

Ограничения применения

• Не применяется для защиты соединений под высоким давлением - не является герметичной муфтой для жидкостей или газов;
• Не рекомендуется для длительного прямого контакта с открытым пламенем или поверхностями выше 125 C;
• Не заменяет полноценную изоляцию в силовых цепях свыше 600 В - требуются дополнительные средства защиты;
• Не следует применять на поверхностях с радиусом изгиба меньше 5 мм - возможны микротрещины при усадке;
• При использовании в помещениях с частыми температурными колебаниями ниже -40 C проверьте эластичность материала перед монтажом.

Примеры использования

• Защита места пайки в контроллере автомобиля - предотвращает окисление и короткое замыкание;
• Маркировка заземляющих проводов в распределительном щите - визуальное отличие от фазных и нулевых;
• Обмотка кабельных соединений на промышленном конвейере - уменьшает вибрационный износ;
• Изоляция клемм в системах освещения на улице - защищает от влаги и пыли;
• Антикоррозийная обработка медных шин в аккумуляторных батареях - создаёт барьер против влаги и солей.

Практические советы

• Выбирайте длину трубки с запасом - она должна полностью покрывать соединение и выходить за его границы на 5–10 мм с каждой стороны;
• При работе с несколькими проводами - начинайте усадку с середины, двигаясь к краям, чтобы избежать воздушных пузырей;
• Храните в сухом месте при комнатной температуре - не допускайте попадания прямых солнечных лучей;
• Для массового монтажа используйте роликовую катушку - это ускоряет процесс и снижает риск повреждения;
• Проверяйте целостность трубки перед использованием - наличие трещин или помутнений говорит о нарушении условий хранения.
