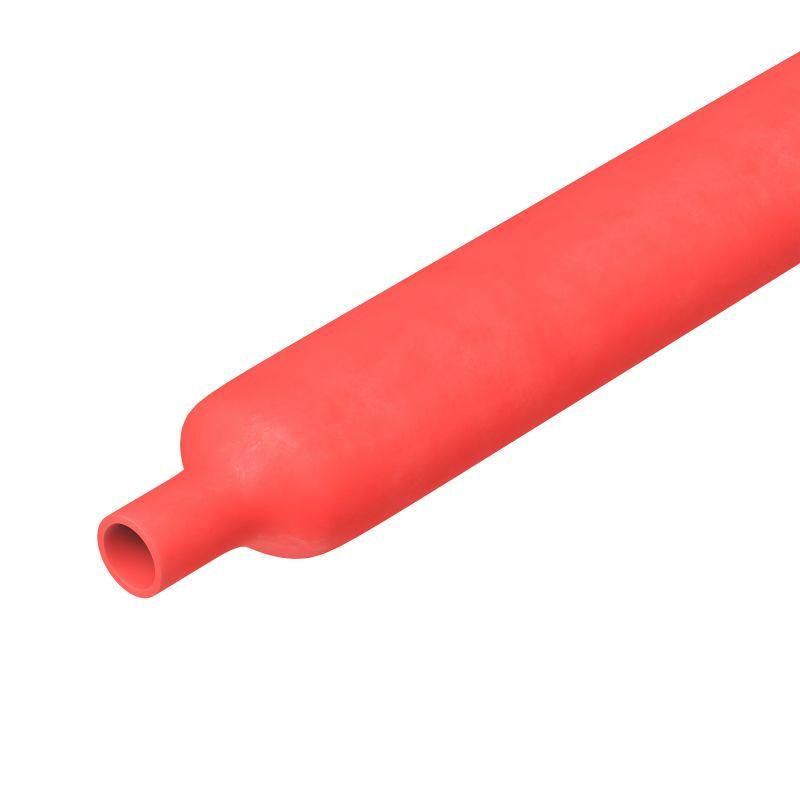

Трубка термоусаживаемая Quadro 1.6/0.8 мм, 2:1, красная DKC (ДКС) TN2PC20116R

Термоусаживаемая трубка безгалогеновая 1,6/0,8 мм красная от DKC (ДКС), артикул tn2pc20116r, предназначена для надежной изоляции и защиты тонких проводов и соединений в условиях повышенных требований к безопасности и экологичности.

Назначение и область применения

Термоусаживаемая трубка безгалогеновая 1,6/0,8 мм красная используется для электрической изоляции, механической защиты и цветовой маркировки проводов и кабельных соединений. Подходит там, где важна безопасность при возгорании - например, в замкнутых пространствах или рядом с людьми. Применяется в электромонтаже, автомобильной и авиационной промышленности, железных дорогах, судостроении, медицинском оборудовании, электронике и системах управления.

Технические характеристики

• Диаметр до усадки: 1,6 мм
• Диаметр после усадки: 0,8 мм
• Коэффициент усадки: 2:1 - материал равномерно сжимается вдвое при нагреве
• Материал: полиолефин (PEX) - термопластичный, эластичный, устойчивый к химическим воздействиям
• Толщина стенки после усадки: 0,36 мм - обеспечивает минимальную нагрузку на провод
• Рабочий температурный диапазон: от -55 C до +125 C - сохраняет свойства в суровых условиях
• Исполнение: тонкостенная - оптимальна для компактных сборок и микросхем
• Цвет: красный - позволяет легко идентифицировать цепи или полярность
• Галогены: отсутствуют - соответствует требованиям HF (halogen-free)
• Класс горючести: HB по UL 94 - медленно горит, не распространяет пламя

Совместимость и монтаж

Трубка совместима с любыми проводами и кабелями, внешний диаметр которых не превышает 1,6 мм до усадки. Для установки требуется тепловая пушка или фен с регулируемой температурой (не выше 150 C). Нагревайте равномерно, начиная с одного конца, чтобы избежать перегрева и деформации. Усадка происходит автоматически - трубка плотно облегает поверхность. После усадки не требует дополнительного закрепления. Нарезка осуществляется по 1 мм - удобно для точечного использования в печатных платах и микроэлектронике.

Безопасность и стандарты

Термоусаживаемая трубка безгалогеновая 1,6/0,8 мм красная не содержит галогенов, что исключает образование едких и токсичных газов при горении. Соответствует классу горючести HB по UL 94 - снижает риск распространения огня. Безопасна для использования в медицинских устройствах, космической аппаратуре и других средах с жесткими требованиями к чистоте воздуха.

Преимущества

• Высокая степень усадки (2:1) - обеспечивает плотное прилегание даже к неровным поверхностям
• Эластичность материала PEX - не трескается при изгибе и вибрациях
• Устойчивость к широкому диапазону температур - работает в холоде и при нагреве
• Отсутствие выделений при пожаре - повышает безопасность в закрытых помещениях
• Яркий красный цвет - упрощает визуальную диагностику и маркировку
• Тонкая стенка - не увеличивает габариты сборки

Ограничения применения

Не рекомендуется использовать в условиях постоянного контакта с острыми краями металлических деталей - возможны повреждения тонкой стенки. Не предназначен для длительного воздействия открытого пламени или сверхвысоких температур (>130 C). Не следует применять в качестве основной изоляции для силовых цепей с напряжением выше 600 В - только как вторичную защиту. Максимальный диаметр провода перед усадкой - 1,6 мм; более толстые провода не поместятся.

Примеры использования

• Изоляция соединений в бортовых сетях самолетов и поездов
• Защита пайки на печатных платах в медицинской диагностике
• Маркировка положительных и отрицательных шин в автономных системах питания
• Обмотка тонких проводов в датчиках и исполнительных механизмах
• Закрытие зон спайки в кабелях для космических аппаратов

Практические советы

• Перед усадкой проверьте, что провод помещается внутрь трубки свободно - диаметр до усадки 1,6 мм не допускает принудительного заполнения
• Используйте термофен с контролируемой температурой - слишком высокая температура может вызвать оплавление
• Для точной маркировки используйте красный цвет как сигнал опасности или активной фазы
• Храните в сухом месте, избегайте прямого UV-излучения - долговременный свет может изменить цвет
• Подбирайте длину трубки с запасом - она немного укорачивается при усадке
