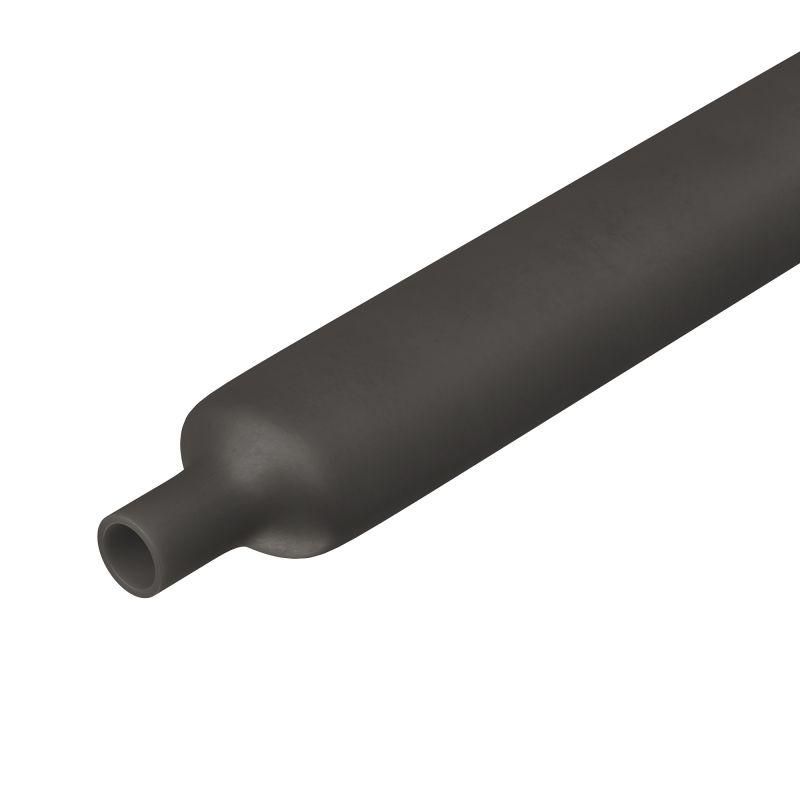

Трубка термоусаживаемая Quadro 1.6/0.8 мм безгалогеновая DKC (ДКС) TN2PC20116BK

Термоусаживаемая трубка безгалогеновая 1,6/0,8 мм черная от DKC (ДКС), артикул tn2pc20116bk, предназначена для надежной изоляции и защиты тонких проводов и соединений в условиях повышенных требований к безопасности и экологичности.

Назначение и область применения

Термоусаживаемая трубка безгалогеновая 1,6/0,8 мм черная используется для:

• Электрической изоляции тонких проводов и мест пайки;
• Защиты соединений от механических повреждений, влаги и коррозии;
• Маркировки цепей по цвету (черный - универсальный вариант);
• Уплотнения и фиксации жил в сложных электронных сборках.

Подходит для применений, где важна безопасность при возгорании: авиация, железные дороги, судостроение, медицинское оборудование, космические системы, автомобильная электроника и точные приборы.

Технические характеристики

• Диаметр до усадки: 1,6 мм - позволяет легко одеть на провода и соединители;
• Диаметр после усадки: 0,8 мм - плотно облегает поверхность, обеспечивает надежную фиксацию;
• Коэффициент усадки: 2:1 - равномерное сжатие при нагреве;
• Толщина стенки после усадки: 0,36 мм - сохраняет гибкость, не утяжеляет конструкцию;
• Материал: полиолефин PEX - термостойкий, химически стойкий, без галогенов;
• Рабочая температура: от -55 C до +125 C - работает в широком диапазоне климатических условий;
• Исполнение: тонкостенная - оптимальна для компактных устройств;
• Цвет: черный - маскирует загрязнения, подходит для визуального контроля;
• Соответствие UL: да - сертифицирована по стандарту UL 94 класса HB.

Совместимость и монтаж

Термоусаживаемая трубка безгалогеновая 1,6/0,8 мм черная совместима с медными, никелированными и другими тонкими проводниками диаметром до 1,6 мм. Для монтажа:

• Наденьте трубку на провод до соединения;
• Выполните соединение (пайка, клемма, сварка);
• Передвиньте трубку на место соединения;
• Нагрейте равномерно феном до полного сжатия - не используйте открытый огонь.

Не рекомендуется использовать на проводах с диаметром более 1,6 мм - трубка не расширится достаточно для установки.

Безопасность и стандарты

• Соответствует UL 94 класс HB - самозатухающий материал при контакте с пламенем;
• Безгалогенный состав (HF) - при горении не выделяет токсичных газов (HCl, Br₂ и др.), что важно в замкнутых пространствах (салон автомобиля, кабина самолета, медицинские устройства);
• Материал PEX - не содержит свинца, фталатов и других запрещенных добавок.

Преимущества

• Высокая гибкость даже после усадки - не ломается при изгибе;
• Стойкость к перепадам температур - сохраняет свойства при холоде и нагреве;
• Минимальная толщина стенки - не занимает лишнее пространство в компактных модулях;
• Отсутствие выделений при пожаре - снижает риск отравления и задымления;
• Плотная усадка - исключает попадание влаги и пыли внутрь изоляции.

Ограничения применения

• Не предназначен для использования в средах с постоянным воздействием растворителей, бензина или масел - возможна деформация материала;
• Не рассчитана на механическую нагрузку выше легкой - не заменяет кабельные каналы или защитные рукава;
• Требует теплового воздействия для монтажа - нельзя использовать там, где невозможно применить фен или инфракрасный нагреватель;
• Не подходит для многожильных кабелей с суммарным диаметром больше 1,6 мм - трубка не раскроется достаточным образом.

Примеры использования

• Изоляция паяных соединений в плате управления автопилота;
• Закрытие контактных групп в реле для железнодорожной сигнализации;
• Фиксация выводов датчиков в медицинских аппаратах;
• Маркировка шлейфов в спутниковой системе;
• Защита тонких проводов в освещении интерьеров самолета.

Практические советы

• Выбирайте длину трубки с запасом - минимум 10–15 мм длиннее зоны соединения;
• При работе с несколькими проводами - проверяйте общий диаметр перед усадкой; если он близок к 1,6 мм, лучше взять трубку большего начального диаметра;
• Нагревайте равномерно, двигая фен вдоль трубки - так предотвращаются пузыри и неравномерная усадка;
• Храните в сухом месте, избегайте длительного воздействия УФ-лучей - хотя PEX устойчив, долгое пребывание на солнце снижает эластичность;
• Артикул tn2pc20116bk поставляется нарезкой по 1 мм - удобно для точечного использования, но не для протяженных трасс.
