Трубка термоусаживаемая CTTK(3:1)-175/50 (1.22м) | 81091 КВТ

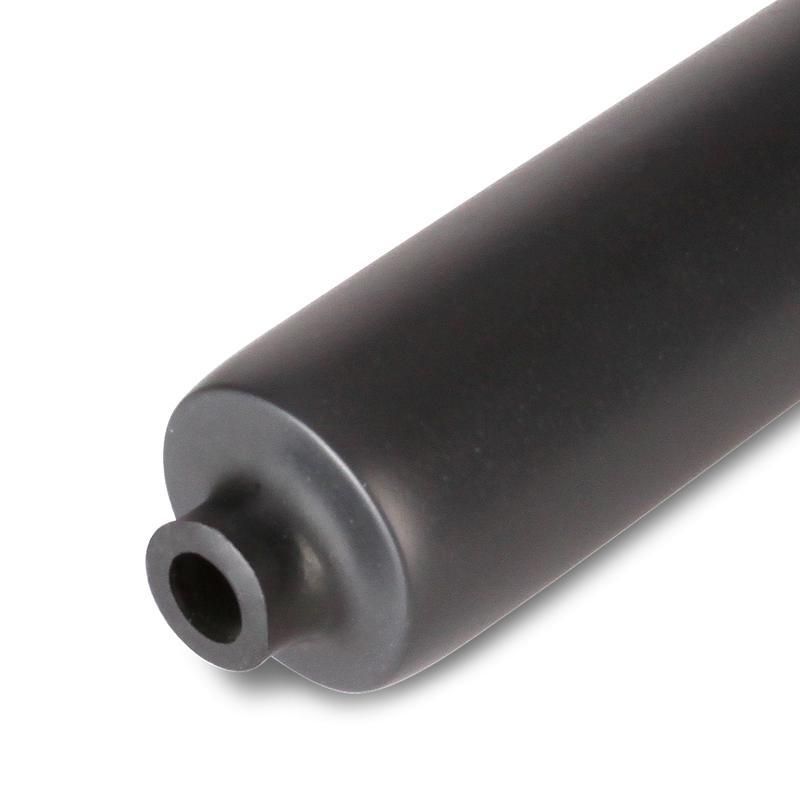

Трубка термоусадочная CTTK(3:1)-175/50 (1.22 м) КВТ - среднестенная клеевая термоусадочная трубка из полиолефина с коэффициентом усадки 3:1, предназначенная для герметизации, изоляции и защиты от коррозии крупных кабельных соединений в электроэнергетике и телекоммуникациях. Надёжна в условиях повышенной механической нагрузки и внешних воздействий.

Назначение и область применения

Трубка термоусадочная CTTK(3:1)-175/50 (1.22 м) КВТ используется для изоляции и герметизации ответвлений, скруток, муфт и других соединений кабелей с большим диаметром. Применяется там, где важны: полная герметичность, защита от влаги, химических веществ, механических повреждений и коррозии. Подходит для работы в открытом воздухе, в помещениях с высокой влажностью, на подстанциях, в кабельных колодцах, на объектах связи и энергообъектах.

Технические характеристики

• Наружный диаметр до усадки: 175 мм
• Диаметр после усадки: 50 мм
• Коэффициент усадки: 3:1
• Толщина стенки после усадки: 4 мм
• Материал: полиолефин с клеевым слоем
• Клеевой слой: да, равномерно нанесён по всей внутренней поверхности методом соэкструзии
• Рабочая температура: от -55 C до +125 C
• Номинальное напряжение: 1000 В
• Цвет: чёрный
• Состав: безгалогеновый, соответствует требованиям экологической безопасности
• Длина: 1,22 м
• Нормативный документ: ТУ 2247-021-97284872-2006

Совместимость и монтаж

Трубка термоусадочная CTTK(3:1)-175/50 (1.22 м) КВТ совместима с любыми кабелями и соединениями, имеющими диаметр до 175 мм до нагрева. После нагрева плотно облегает поверхность диаметром 50 мм. Для монтажа требуется источник тепла с температурой не менее 120 C:

• Высокотемпературный строительный фен серии ТТ
• Пропановая горелка ПГ
• Портативная бутановая горелка «КВТ»

Перед установкой необходимо удалить острые края, заусенцы и грязь с поверхности кабеля. Нагрев следует начинать с центра изделия и двигаться к краям, чтобы избежать образования воздушных пузырей. Клеевой слой расплавится и вытеснит воздух, обеспечивая сплошную герметизацию.

Особенности конструкции

Трубка термоусадочная CTTK(3:1)-175/50 (1.22 м) КВТ относится к категории «среднестенных». Её стенка в 1,5–2 раза толще, чем у стандартных трубок ТТК с коэффициентом 4:1. Это увеличивает механическую прочность, устойчивость к истиранию и ударным нагрузкам. Клеевой слой выполнен из специального сэвиленового композита - он хорошо адгезирует к металлу, резине, пластикам и изоляции кабелей. После усадки образуется единая монолитная структура, которая не расслаивается и не трескается.

Преимущества

• Высокая механическая прочность благодаря увеличенной толщине стенки
• Полная герметизация за счёт равномерного клеевого слоя
• Стойкость к ультрафиолету и атмосферным воздействиям - можно применять на открытом воздухе
• Широкий рабочий температурный диапазон - подходит для холодных регионов и жарких помещений
• Отсутствие галогенов - безопасно при возгорании, не выделяет токсичных паров
• Подходит для сложных форм соединений - коэффициент усадки 3:1 позволяет обхватывать участки с резкими переходами диаметров

Ограничения применения

• Не рекомендуется использовать для постоянного контакта с открытым пламенем или при температурах выше +125 C
• Не предназначена для применения в качестве основной изоляции силовых кабелей под напряжением свыше 1000 В
• Требует точного контроля температуры при монтаже - недостаточный нагрев приведёт к неполной усадке и плохой герметизации
• Не подходит для монтажа на сильно деформированных или неровных поверхностях с радиусом изгиба меньше 50 мм после усадки

Примеры использования

• Герметизация муфт между силовыми кабелями 10 кВ
• Защита соединений в кабельных ответвлениях на ЛЭП
• Изоляция и бандажирование групп проводов в щитовых и распределительных устройствах
• Антикоррозионная защита заземляющих соединений на опорах
• Закрытие кабельных вводов в корпуса оборудования в условиях повышенной влажности

Практические советы

• Выбирая трубку термоусадочную CTTK(3:1)-175/50 (1.22 м) КВТ, проверьте, что диаметр вашего соединения до усадки не превышает 175 мм - иначе трубка не сможет полностью обхватить поверхность.
• При работе с несколькими соединениями используйте одинаковый тип нагревательного инструмента - это гарантирует равномерность усадки.
• Храните трубки в сухом месте, избегая прямого солнечного света - хотя она устойчива к УФ, длительное воздействие снижает эластичность материала.
• При необходимости разрезать трубку - используйте острый нож, не допускайте повреждения клеевого слоя внутри.
• Для больших диаметров (как 175 мм) лучше всего использовать два человека: один направляет поток тепла, второй медленно перемещает трубку по кабелю.
