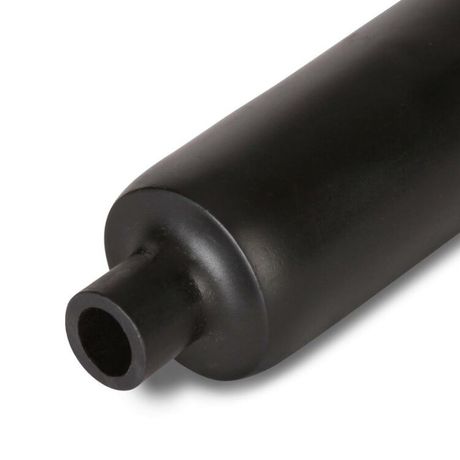

Трубка термоусаживаемая ТСТ (3:1) - 27/10 | 81329 КВТ

Трубка термоусадочная ТСТ (3:1) 27/10, длина 1000 мм, цвет черный от КВТ предназначена для восстановления изоляции кабелей и защиты соединений жил под напряжением до 10 кВ. Благодаря увеличенной толщине стенки и устойчивости к внешним воздействиям, эта трубка надежна в условиях промышленного оборудования и открытой проводки.

Назначение и область применения

Трубка термоусадочная ТСТ (3:1) 27/10, длина 1000 мм, цвет черный используется для:

• Ремонта повреждённой изоляции силовых кабелей;
• Изоляции и герметизации соединений между кабельными жилами;
• Защиты мест присоединения кабелей с маслопропитанной изоляцией;
• Обработки участков кабеля, подвергающихся механическому воздействию или перепадам температур.

Подходит для работы в помещениях и на открытом воздухе - особенно эффективна там, где важны долговечность и устойчивость к агрессивным средам.

Технические характеристики

• Диаметр до усадки: 27 мм - позволяет легко одеть на крупные кабели и соединители;
• Диаметр после усадки: 10 мм - обеспечивает плотную посадку на жилы и изоляцию;
• Коэффициент усадки: 3:1 - значительно выше заявленного в названии 2:1; фактический коэффициент соответствует спецификации производителя;
• Материал: полиэтилен 153-10К - высокопрочный, безгалогенный, не выделяет токсичных веществ при нагреве;
• Толщина стенки после усадки: 2,1 мм - в 2,5 раза толще, чем у стандартных тонкостенных трубок ТУТ;
• Рабочий температурный диапазон: от -55 C до +125 C - работает в суровых климатических условиях;
• Номинальное напряжение: 1000 В - рассчитана на применение в сетях до 10 кВ при соблюдении требований монтажа;
• Цвет: чёрный - обеспечивает хорошую видимость при осмотре и совместим с большинством кабельных систем;
• Форма поставки: нарезка по 1 метру - удобна для точечного использования;
• Стандарт: ТУ 2247-011-79523310-2006 - регламентирует качество и безопасность изделия;
• Галогены: отсутствуют - соответствует требованиям пожаробезопасности и экологической безопасности;
• Маркировка: возможна - можно нанести этикетки, номера или обозначения.

Совместимость и монтаж

Трубка термоусадочная ТСТ (3:1) 27/10, длина 1000 мм, цвет черный монтируется путём равномерного нагрева с помощью теплового воздействия. Для этого используются:

• Высокотемпературные строительные фены серии ТТ;
• Пропановые горелки ПГ;
• Портативные бутановые горелки КВТ.

Перед установкой необходимо:

• Очистить поверхность кабеля от грязи, влаги и острых кромок;
• Закрепить трубку так, чтобы она полностью покрывала зону повреждения с запасом 10–15 мм с каждой стороны;
• Нагревать равномерно, начиная с центра, двигаясь к краям - это предотвращает образование воздушных пузырей и неравномерной усадки.

После усадки трубка сохраняет форму и плотно облегает кабель - гарантирует механическую и электроизоляционную целостность.

Преимущества

• Повышенная толщина стенки - обеспечивает лучшую защиту от механических повреждений и истирания;
• Устойчивость к кабельному маслу - единственный тип трубок, подходящий для ремонта маслопропитанных кабелей;
• Геометрически правильный круглый профиль - исключает деформацию и снижает риск пробоя;
• Устойчивость к УФ-излучению - не трескается и не выцветает на солнце;
• Экологическая безопасность - отсутствие галогенов делает её пригодной для закрытых помещений и объектов с высокими требованиями к пожарной безопасности.

Ограничения применения

• Не применяется для изоляции соединений под напряжением свыше 10 кВ - требуется использование специализированных комплектов;
• Не рекомендовано использовать в условиях постоянного контакта с открытым пламенем - материал не предназначен для огнеупорной защиты;
• При температурах ниже -55 C возможно хрупкое разрушение - не следует применять в крайне холодных регионах без дополнительной защиты;
• Не заменяет полноценную муфтовую сборку - для ответвительных соединений и переходов на большие сечения лучше использовать готовые муфты.

Примеры использования

• Ремонт повреждённой изоляции на кабеле питания насосной станции в подвале;
• Изоляция соединения медных жил в распределительном щите на производстве;
• Защита места входа кабеля в корпус частотного преобразователя;
• Восстановление оболочки кабеля с маслопропитанной изоляцией в трансформаторной подстанции;
• Изоляция временного удлинителя на стройплощадке, эксплуатируемого вне помещения.

Практические советы

• Выбирая трубку, убедитесь, что диаметр до усадки (27 мм) достаточен для свободного надевания на кабель - иначе потребуется разборка соединения;
• При работе с несколькими жилами - используйте трубку с запасом по длине, чтобы покрыть все точки соединения и избежать “выступов”;
• Не перегревайте - при превышении температуры материал может оплавиться или потрескаться;
• Для длительной эксплуатации на открытом воздухе - дополнительно защищайте место соединения бандажом или термоусадочной лентой;
• Артикул 81329 от КВТ - проверьте наличие на складе перед заказом, поскольку этот продукт часто используется в аварийных работах и имеет высокий спрос.
