Трубка термоусаживаемая ТСТ-А (3:1) - 42/18 | 81334 КВТ

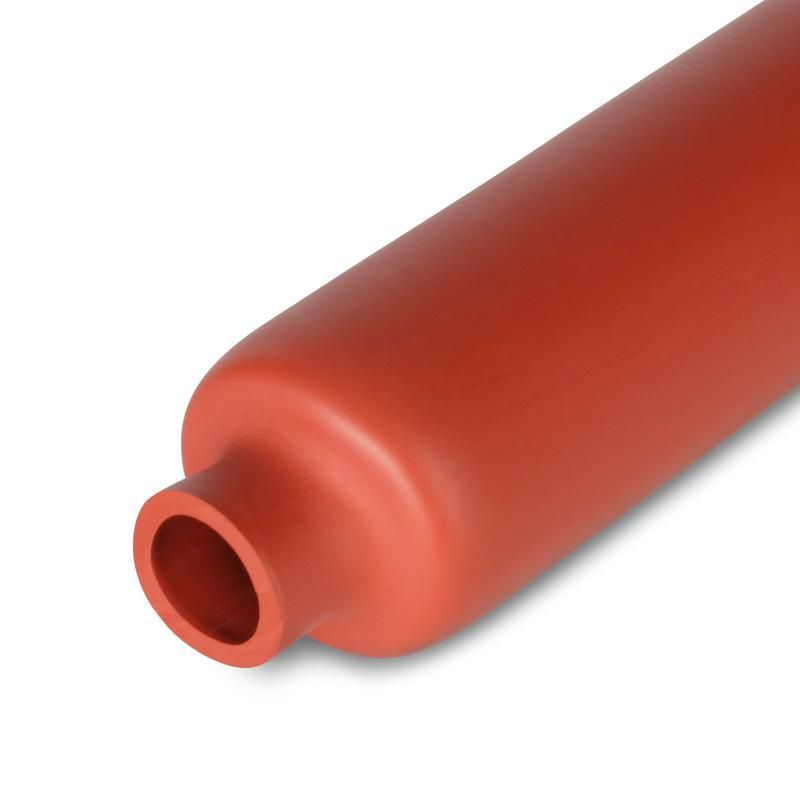

Трубка термоусаживаемая ТСТ-А (3:1) 42/18 от КВТ предназначена для надёжной изоляции силовых кабелей и соединений шин под напряжением до 35 кВ. Её увеличенная толщина стенки и термоусаживающаяся конструкция обеспечивают долговечную защиту даже в сложных условиях эксплуатации.

Назначение и область применения

Трубка термоусаживаемая ТСТ-А (3:1) 42/18 используется для изоляции и защиты мест соединений медных и алюминиевых шин, а также жил силовых кабелей. Применяется на подстанциях, в распределительных щитах, электроустановках и других объектах, где требуется изоляция под напряжением до 35 кВ. Подходит для внутренней и внешней установки благодаря устойчивости к УФ-излучению и перепадам температур.

Технические характеристики

• Тип: термоусаживаемая трубка
• Диаметр до усадки: 42 мм
• Диаметр после усадки: 18 мм
• Коэффициент усадки: 3:1 - позволяет плотно облегать поверхности большего диаметра
• Материал: трекингостойкий полиолефин (PEX) - устойчив к образованию проводящих дорожек на поверхности
• Толщина стенки после усадки: 2,5 мм - более чем в 2,5 раза выше, чем у стандартных трубок ТУТ
• Рабочая температура: от –55 C до +135 C - выдерживает экстремальные холод и жару
• Номинальное напряжение: 35 кВ - рассчитана на высоковольтные системы
• Исполнение: среднестенная - оптимальное сочетание прочности и гибкости
• Цвет: кирпично-красный - обеспечивает визуальную идентификацию
• Длина: 1000 мм - поставляется готовой нарезкой

Совместимость и монтаж

Трубка термоусаживаемая ТСТ-А (3:1) 42/18 совместима с любыми поверхностями диаметром до 42 мм. После нагрева она равномерно сужается до 18 мм, плотно обволакивая кабель или шину. Для монтажа используются:

• Высокотемпературные строительные фены серии ТТ
• Пропановая горелка ПГ
• Портативные бутановые горелки марки «КВТ»

Не рекомендуется применять открытый пламя без контроля - возможна локальная перегрузка материала. Нагрев следует выполнять равномерно, начиная с одного конца и перемещаясь к другому.

Безопасность и стандарты

Трубка термоусаживаемая ТСТ-А соответствует требованиям к изоляционным материалам для высоковольтного оборудования. Материал - трекингостойкий полиолефин - предотвращает возникновение электрических пробоев по поверхности. Высокая механическая прочность снижает риск повреждения при монтаже и эксплуатации. Соответствует нормам безопасности для работы в электроустановках до 35 кВ.

Преимущества

• Увеличенная толщина стенки (2,5 мм) - обеспечивает повышенную механическую и электрическую прочность
• Стойкость к трекингу - исключает образование электрических следов на поверхности
• Устойчивость к УФ-излучению - сохраняет свойства при длительном воздействии солнечного света
• Широкий температурный диапазон - работает в суровых климатических зонах
• Яркий красный цвет - упрощает визуальный контроль и идентификацию участков изоляции

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем - возможна деформация или воспламенение
• Не применяется в качестве основной изоляции в воздушных линиях - требует механической защиты
• Не рекомендуется использовать для изоляции кабелей с радиусом изгиба меньше 5×диаметра после усадки
• Не заменяет герметизацию - при необходимости защиты от влаги требуется дополнительная герметизация (например, клеевой слой внутри трубки уже есть, но для погружения в воду нужна дополнительная обработка)

Примеры использования

• Изоляция соединений между медными шинами в распределительном щите 10–35 кВ
• Защита ответвлений кабеля на подстанции
• Изолирование муфт в кабельных колодцах
• Обмотка точек соединения алюминиевых шин в цеховых электрощитах
• Электроизоляция в условиях повышенной запылённости или влажности

Практические советы

• Перед монтажом проверьте, что диаметр изолируемого элемента не превышает 42 мм - иначе трубка не сможет полностью обхватить поверхность
• При использовании фена двигайтесь медленно, чтобы избежать перегрева и прожига
• После усадки убедитесь, что трубка плотно прилегает ко всем сторонам - наличие пузырей или неплотных участков недопустимо
• Для многократного использования в одном месте - выбирайте длину с запасом 10–15%, чтобы избежать натяжения
• Храните в сухом помещении при температуре от –20 C до +40 C - не допускайте попадания прямых солнечных лучей
