Цифровой мультиметр-пробник MS8223A MASTECH | 13-2046 SDS MEET

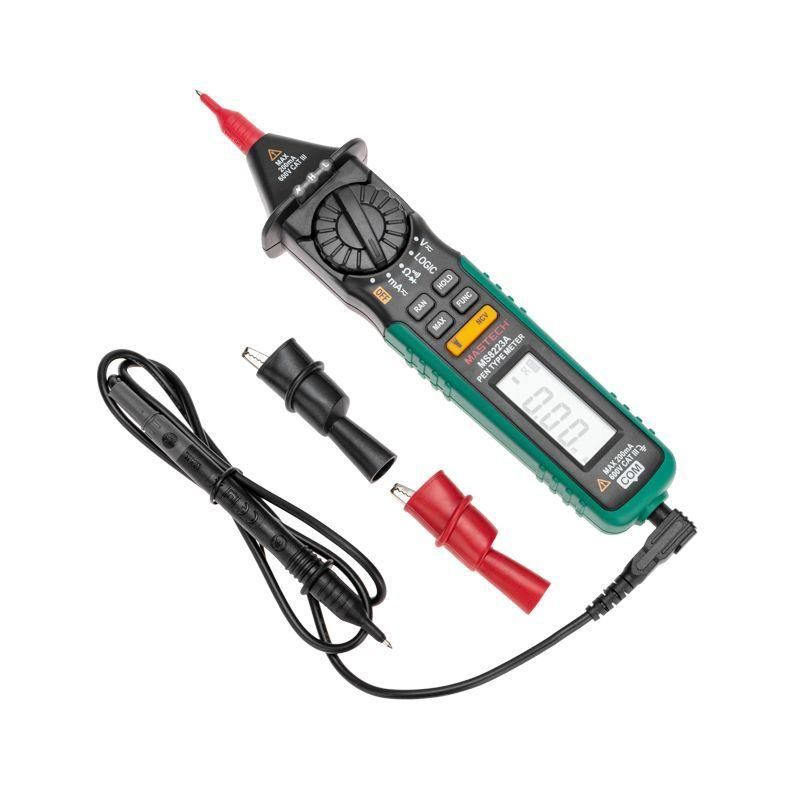

Цифровой мультиметр-пробник MS8223A от Mastech сочетает функции контактного измерителя и бесконтактного детектора напряжения - удобен для проверки проводки, диагностики оборудования и работы в условиях ограниченного доступа к токоведущим элементам.

Назначение и область применения

MS8223A предназначен для быстрой проверки наличия напряжения, измерения параметров электрической цепи и диагностики неисправностей. Подходит для электромонтажников, слесарей-ремонтников, техников обслуживания и домашних мастеров. Особенно эффективен там, где нельзя отключить питание или требуется оперативно найти фазу - например, при прокладке кабеля, ремонте розеток, диагностике автоматики или освещения.

Технические характеристики

• Измерение постоянного и переменного напряжения до 600 В
• Измерение постоянного и переменного тока до 200 мА
• Измерение сопротивления от 0,1 Ом до 20 МОм
• Режим прозвонки: звуковой сигнал при сопротивлении ниже 60 Ом
• Тестирование диодов: определение исправности и полярности
• Бесконтактный детектор напряжения (NCV) с регулируемой чувствительностью
• Индикация: ЖК-дисплей (2000 отсчетов), светодиодная подсветка, аналоговый график
• Функции HOLD (фиксация значения) и MAX (фикcация максимума)
• Подсветка экрана и рабочей зоны
• Питание: две батарейки AAA (1,5 В)
• Автоматическое выключение через 15 минут бездействия
• Индикация разряда батарей и перегрузки (символ «OL»)
• Входной импеданс: ~10 МОм
• Время одного измерения: около 0,4 сек
• Класс безопасности: CAT III 600 В
• Рабочая температура: 0…+40 C
• Габариты: 222×43×29 мм, вес: 129 г

Совместимость и монтаж

MS8223A использует стандартные измерительные щупы с разъемами 4 мм. Для измерений тока необходимо подключить красный щуп в гнездо «mA». Предохранитель в этом гнезде защищён на 400 мА / 600 В - замена возможна при повреждении. Устройство совместимо со всеми типичными щупами и крокодильными зажимами из комплекта. Нельзя использовать для измерений выше 600 В или в сетях класса CAT IV - это нарушит безопасность.

Безопасность и стандарты

MS8223A соответствует категории безопасности CAT III 600 В - позволяет работать в распределительных щитах, на силовых линиях и оборудовании с высокими переходными перенапряжениями. Защита входа тока выполнена быстросрабатывающим предохранителем. Класс защиты IP не указан - устройство не предназначено для работы во влажной среде или под дождём. Не допускается использование при температуре ниже 0 C или выше +40 C.

Преимущества

• Два режима работы: контактный мультиметр и бесконтактный пробник - экономят время при поиске фазы
• Регулируемая чувствительность NCV снижает ложные срабатывания рядом с помехами
• Подсветка экрана и рабочей зоны улучшает видимость в тёмных местах
• Функции HOLD и MAX позволяют фиксировать кратковременные скачки напряжения
• Лёгкий вес и компактный корпус легко помещаются в карман или инструментальный чемодан
• Автоматическое отключение продлевает срок службы батареек

Ограничения применения

• Не измеряет емкость - не подходит для проверки конденсаторов
• Максимальный ток 200 мА - недостаточно для проверки мощных нагрузок (например, двигателей)
• Нет измерения частоты - не используется для анализа сигнала в системах управления
• Не защищён от воды и пыли - запрещено применение в сырых помещениях или на улице
• Предохранитель в гнезде mA рассчитан только на 400 мА - при случайном подключении к сети 220 В он сгорит

Примеры использования

• Поиск фазы в скрытой проводке без вскрытия стен - с помощью NCV-датчика
• Проверка целостности питающего кабеля перед установкой розетки - прозвонка и измерение сопротивления
• Диагностика неисправного реле - тест диода и измерение напряжения на контактах
• Обнаружение обрыва в цепи освещения - фиксация значения HOLD при мерцающем свете
• Проверка зарядки аккумуляторов 1,5–9 В - измерение постоянного напряжения

Практические советы

• Перед использованием NCV-режима отрегулируйте чувствительность - слишком высокий уровень вызывает ложные срабатывания возле люминесцентных ламп или ЭПРА
• При измерении тока всегда подключайте щуп в гнездо «mA», а не «VΩ» - иначе сработает предохранитель
• Убедитесь, что батарейки не разряжены - индикатор разряда появляется при падении напряжения ниже 2,2 В
• При работе в тёмных местах включите подсветку - она освещает не только экран, но и место подключения щупов
• Храните прибор в мягком чехле - пластик корпуса не ударопрочный, особенно в угловых участках
• Не используйте MS8223A для измерений в сетях выше 600 В - даже если дисплей не показывает перегрузку, риск поражения током остаётся
