Циркуляционный насос ЦН-32-4 ПРОФ (ЦН-32-4) | 68/7/3 ВИХРЬ

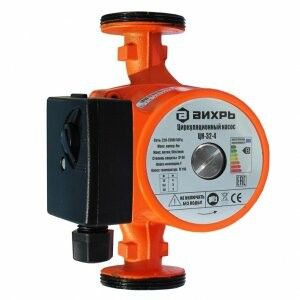

Циркуляционный насос ЦН-32-4 ПРОФ (ЦН-32-4) ВИХРЬ - компактное устройство для принудительной циркуляции теплоносителя в системах отопления и горячего водоснабжения. Насос ЦН-32-4 ВИХРЬ рассчитан на работу в закрытых контурах с чистой водой, отличается простотой монтажа и надёжностью при постоянной нагрузке.

Назначение и область применения

Циркуляционный насос ЦН-32-4 ПРОФ (ЦН-32-4) ВИХРЬ используется для создания принудительной циркуляции воды в следующих системах:

• Автономные и центральные системы отопления частных домов, многоэтажных зданий;
• Круговые трубопроводы горячего и холодного водоснабжения;
• Системы кондиционирования и охлаждения промышленного типа;
• Участки теплотрасс, где требуется повышение давления потока.

Подходит для замкнутых контуров с чистой водой - без механических примесей, песка, грязи или осадка. Не применяется для агрессивных сред, масла, антифризов на основе этиленгликоля или других химикатов.

Технические характеристики

• Напряжение питания: 230 В, 50 Гц - совместим с бытовой сетью в России и странах СНГ;
• Мощность: 72 Вт - энергоэффективный режим для малых и средних систем отопления;
• Производительность: до 3000 л/ч - обеспечивает циркуляцию в системах до 150–200 м² площади;
• Напор: 4 м - достаточен для двух-трёх этажных зданий без сложных ответвлений;
• Давление: до 10 бар - выдерживает гидроудары и повышенное давление в системах;
• Присоединительный размер: 1¼ дюйма (DN32) - стандартный размер для радиаторных и твердотопливных котлов;
• Степень защиты: IP44 - защищён от брызг и твёрдых частиц размером более 1 мм, но не предназначено для влажных помещений с постоянным контактом с водой;
• Материал корпуса: алюминий - легкий, коррозионностойкий, хорошо отводит тепло;
• Габариты: 25×15×15 см - компактный размер для установки в ограниченном пространстве;
• Вес в упаковке: 4,5 кг - удобен для транспортировки и самостоятельной установки;
• Тип насоса: центробежный, поверхностный, вертикальный - монтируется прямо на трубопроводе;
• Регулировка скорости: 3 положения - переключаются вручную через ручку на клеммной коробке;
• Охлаждение: жидкостное - рабочая среда охлаждает двигатель и смазывает керамические подшипники;
• Крышка: чугун - прочная, долговечная; рабочее колесо - полимер - устойчиво к коррозии;
• Заглушка ротора: есть - позволяет удалить воздушные пробки, открывая доступ к воздуху внутри камеры.

Совместимость и монтаж

Циркуляционный насос ЦН-32-4 ПРОФ (ЦН-32-4) ВИХРЬ устанавливается непосредственно на трубопроводе. Для герметизации используются входящие в комплект сгоны с накидными гайками и резиновые прокладки. Подключение выполняется после заполнения системы водой.

• Обязательно соблюдайте направление потока - указано стрелкой на корпусе;
• Осевой момент при затяжке соединений - не более усилия рук, чтобы не деформировать резьбу;
• Не допускается установка в вертикальном положении «вверх ногами» - возможен перегрев двигателя;
• Перед первым запуском обязательно удалите воздух через заглушку ротора - открутите крышку до появления воды, затем заверните обратно;
• Электропитание требует отдельной линии с автоматическим выключателем на 10 А;
• Кабель подключения в комплект не входит - используйте термостойкий трёхжильный провод с сечением ≥0,75 мм2 и резиновой изоляцией (например, ПВС 3×0,75).

Безопасность и стандарты

Циркуляционный насос ЦН-32-4 ПРОФ (ЦН-32-4) ВИХРЬ соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита IP44 предотвращает попадание брызг и крупных частиц, но не делает насос водонепроницаемым. Не устанавливайте в помещениях с высокой влажностью (баня, бассейн, подвал без вентиляции). Эксплуатация вне температурного диапазона +5…+90C недопустима.

Преимущества

• Бесшумная работа благодаря балансировке ротора и жидкостному охлаждению;
• Малый вес и компактность - легко поместится даже в нишу рядом с котлом;
• Трёхступенчатая регулировка скорости - можно адаптировать мощность под сезонные потребности;
• Долгий срок службы - керамические подшипники не требуют обслуживания при условии чистой воды;
• Простота ремонта - доступ к внутренним элементам через съёмную крышку;
• Высокая ремонтопригодность - все детали стандартизированы и легко заменяемы.

Ограничения применения

• Не работает с водой, содержащей песок, ржавчину, железные опилки - риск забивания рабочего колеса;
• Не предназначен для перекачки антифризов, масел, щелочных растворов - материал колеса несовместим;
• Не рекомендован для открытых систем с постоянным испарением воды - уровень жидкости должен быть стабильным;
• Не следует применять при температуре ниже +5C - возможно замерзание воды внутри и разрушение корпуса;
• Не устанавливайте выше точки максимального уровня воды в системе - риск образования воздушных пробок;
• Не допускается длительная работа без воды - перегрев и выход из строя подшипников.

Примеры использования

• Циркуляция теплоносителя в системе отопления с твердотопливным котлом и 8 радиаторами;
• Поддержание равномерной температуры в контуре «тёплый пол» площадью 120 м²;
• Обеспечение циркуляции горячей воды в многоквартирном доме с автономным ГВС;
• Связка с бойлером косвенного нагрева для быстрого получения горячей воды;
• Дополнительный насос в старой системе отопления с плохой естественной циркуляцией.

Практические советы

• Перед установкой проверьте диаметр труб - он должен точно соответствовать 1¼ дюйма (DN32);
• Убедитесь, что система полностью заполнена водой перед включением - иначе сгорит двигатель;
• Настройте скорость на минимальную при зимнем режиме, увеличьте при переходе на летний режим - снижает расход электроэнергии;
• Проверяйте наличие воздуха каждую неделю в первый месяц эксплуатации - особенно после долива воды;
• Если насос начинает гудеть, но не качает - проверьте заглушку ротора и состояние фильтра перед насосом;
• При длительном простое (летом) отключите питание - продлевает жизнь электромотору.
